Министерство Обороны СССР - 120-мм миномет обр. 1938 г. Руководство службы

Передняя часть снаружи представляет собой цилиндр с коническим скатом. Внутри передней части корпуса казенника имеется резьба для соединения с трубой. Дальше расположена цилиндрическая часть с тремя канавками б (рис. 4), переходящая в конический скат с двумя кольцевыми уступами в , на которые накладывается обтюрационное кольцо. Канавки б предназначаются для улавливания пороховых газов, которые могут прорваться по зазорам между коническими скалами казенника и трубы при недостаточном зажиме обтюрационного кольца.

В средней части корпуса казенника, на площадке г (см. рис. 3), имеется отверстие д для переключателя и продолговатое окно е для крючка и рычага стреляющего приспособления.

Кроме того, на площадке г имеются две шаровые выемки, которые с помощью шарика, вставленного в ручку переключателя, фиксируют переключатель при переводе бойка в «Жесткое» «Ж» или «Свободное» «С» положение.

В выемке з корпуса казенника имеются отверстия для оси крючка и оси ручки рычага.

Хвостовая часть корпуса казенника переходит в шаровую пяту с плоскими гранями и сквозным отверстием к для ломика.

В центре дна казенника имеется канал л (см. рис. 4), в котором помещается ударный механизм и ударник.

Стреляющее приспособлениесостоит из ударника, ударного механизма, спускового механизма и переключателя.

Ударный механизмсостоит из корпуса бойка 16 , бойка 17 , упора 18 , пружины бойка 19 и основания бойка 20 , закрепленного штифтом от свинчивания.

Ударниксостоит из ползуна 23 с надетыми на него упорной втулкой 25 , пружиной 24 , ударной втулкой 22 и наконечником 21 , который навинчен на ползун и закреплен штифтом. На другом конце ползуна укреплена на оси собачка 26 , которая снизу поднимается пластинчатой пружиной 27 ; пружина к ползуну прикреплена винтом 28 . Для надежности крепления пружины 27 под винт 28 подложена планка 1 .

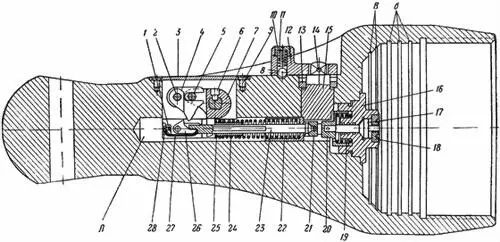

Рис. 4.Собранный казенник в разрезе (боек в «Свободном» положении):

1 — планка ( 1–7 ); 2 — ось крючка ( 1-33 ); 3 — крышка ( 1-38 ); 4 — крючок ( 1-32 ); 5 — палец рычага ( 1-35 ); 6 — установочный винт ( 1-37 ); 7 — рычаг ( 1-34 ); 8 — шарик ( 1-21 ); 9 — винт ( 1-39 ); 10 — пружина ручки ( 1-22 ); 11 — специальный винт ( 1-23 ); 12 — ручка переключателя ( 1-20 ); 13 — резьбовое кольцо ( 1-19 ); 14 — винт ( 1-82 ); 15 — переключатель ( 1-81 ); 16 — корпус бойка ( 1-27 ); 17 — боек ( 1-28 ); 18 — упор ( 1-31 ); 19 — пружина бойка ( 1-29 ); 20 — основание бойка ( 1-88 ); 21 — наконечник ударника ( 1-12 ); 22 — ударная втулка ( 1-11 ); 23 — ползун ( 1–3 ); 24 — пружина ударника ( 1-10 ); 25 — упорная втулка ( 1–9 ); 26 — собачка ( 1–4 ); 27 — пружина ( 1–6 ); 28 — винт ( 1–8 ); б — канавки; в — уступы; л — канал

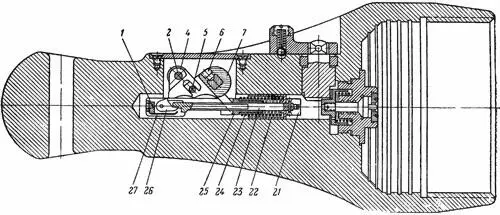

Рис. 5.Собранный казенник в разрезе (боек в «Свободном» положении, момент спуска):

1 — планка ( 1–7 ); 2 — ось крючка ( 1-33 ); 4 — крючок ( 1-32 ); 5 — палец рычага ( 1-35 ); 6 — установочный винт ( 1-37 ); 7 — рычаг ( 1-34 ); 21 — наконечник ударника ( 1-12 ); 22 — ударная втулка ( 1-11 ); 23 — ползун ( 1–3 ); 24 — пружина ударника ( 1-10 ); 25 — упорная втулка ( 1–9 ); 26 — собачка ( 1–4 ); 27 — пружина ( 1–6 )

Спусковой механизмсостоит из рычага 7 (см. рис. 4) с пальцем 5 , ручки рычага 8 (см. рис. 3), крючка 4 и оси 2 крючка.

Рычаг стопорится на ручке установочным винтом 6 .

Переключатель(см. рис. 4) состоит из собственно переключателя 15 , ручки 12 , шарика 8 , пружины 10 , винта 11 и резьбового кольца 13 , которое удерживает переключатель от выпадения.

Действие стреляющего приспособления

При оттягивании спусковым шнуром ручки рычага поворачивается рычаг, который закреплен на оси ручки. Рычаг, поворачиваясь, рожками нажимает на упорную втулку 25 (рис. 5) и подает ее вперед, сжимая пружину ударника 24 . Одновременно рычаг пальцем поворачивает крючок 4 . Крючок, вращаясь на оси, концом упирается в собачку 26 и оттягивает ползун назад, сжимая пружину ударника 24 .

Рис. 6.Жесткое положение бойка:

14 — винт ( 1-82 ); 15 — переключатель ( 1-81 ); 16 — корпус бойка ( 1-27 ); 17 — боек ( 1-28 ); 18 — упор ( 1-28 ); 19 — пружина бойка ( 1-29 ); 20 — основание бойка ( 1-88 )

Рис. 7.Казенник с переключателем первых выпусков (боек в «Жестком» положении):

2 — квадратная втулка ( 1-16 ); 3 — втулка ( 1-15 ); 4 — стопор ( 1-18 ); 6 — выключатель ( 1-14 )

Положение деталей стреляющего приспособления в момент спуска показано на рис. 5.

Когда крючок соскакивает с собачки, ползун под действием разжимающейся пружины 24 перемещается вперед и наконечником 21 ударяет по основанию бойка 20 (см. рис. 4). Боек 17 движется вперед и ударяет по капсюлю хвостового патрона.

После того как спусковой шнур будет отпущен, ручка рычага и все остальные детали стреляющего приспособления под действием разжимающейся пружины ударника возвратятся в исходное положение.

Такая стрельба из миномета возможна при свободном положении бойка, когда ручка 12 переключателя повернута в положение «С». В этом случае переключатель 15 повернут срезанной плоскостью к основанию бойка 20 и боек не выходит из отверстия упора 18 .

При повороте ручки переключателя в положение «Ж» переключатель отжимает основание бойка вперед и бойку, выходящему за переднюю плоскость упора, придается жесткое положение (рис. 6).

Рис. 8.Казенник с переключателем первых выпусков (боек застопорен):

1 — ручка ( 1-20 ); 2 — квадратная втулка ( 1-16 ); 3 — втулка ( 1-15 ); 4 — стопор ( 1-18 ); 5 — барашек ( 1-25 ); 6 — выключатель ( 1-14 ); 7 — резьбовое кольцо ( 1-19 )
