— поставить дно 11 корпуса, закрепив его винтом 12 (или шплинтами, где они имеются);

— поставить упорный шарикоподшипник 1 и малую шестерню 8 ;

— надеть на квадратный конец малой шестерни рукоятку 10 и закрепить ее штифтом 9 ;

— навинтить матку 2 на винт подъемного механизма 7 и осторожно, чтобы не забить упорной резьбы винта, вставить их в корпус подъемного механизма 3 ; матка зубьями должна войти в зацепление с малой шестерней 8 ;

— навинтить ключом Сб51-20 на корпус подъемного механизма крышку 5 до совмещения отверстий под установочный винт 4 и закрепить крышку установочным винтом;

— навинтить вертлюг с поворотным механизмом нарезным отверстием матки поворотного механизма на конец винта подъемного механизма до совмещения отверстий под штифт 8 (см. рис. 10); забить штифт 8 ; вставить штоки в отверстия вертлюга, поставить шайбы 10 (см. рис. 18), навинтить гайки 9 и отогнуть шайбы;

— соединить двуногу-лафет со стволом (см. п. 4).

Устройство и действие механизма горизонтирования

Устройство механизма горизонтирования

Механизм горизонтирования предназначен для придания поперечному уровню вертлюга или прицела горизонтального положения. Он состоит из зажима 2 (см. рис. 10) и механизма горизонтирования 4 .

Рис. 12.Зажим:

1 — палец ( 2-33 ); 2 — зажим ( 2-32 ): 3 — цилиндрический штифт 3×25 ( 2-63 ); 4 — рукоятка с гайкой ( Сб2-15 )

Зажим помещается на правой ноге двуноги и состоит из зажима 2 (рис. 12), пальца 1 , цилиндрического штифта 3 и рукоятки 4 с гайкой. Рукоятка с гайкой навинчена на палец, вставленный в отверстие проушины зажима. Для ограничения хода рукоятки с гайкой служит цилиндрический штифт 3 , запрессованный в гайку. В незажатом положении зажим свободно перемещается по правой ноге двуноги.

Механизм горизонтирования (рис. 13) соединяется с проушинами зажима и корпуса подъемного механизма при помощи осей 16 (см. рис. 10), закрепленных винтами 14 . Винты 14 после их постановки закрепить.

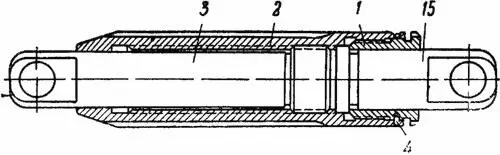

Рис. 13.Механизм горизонтирования:

1 — гайка ( 2-42 ); 2 — корпус ( 2-44 ); 3 — винт ( 2-43 ); 4 — пружинное кольцо ( 2-85 ); 15 — проушина

С другой стороны в корпусе 2 (см. рис. 13) свободно вращается проушина, которая крепится в корпусе (от осевых перемещений); гайкой 1 проушина ввинчена в корпус 2 и закреплена пружинным кольцом 4 .

Примечание . В некоторых минометах поставлен механизм горизонтирования старого образца (рис. 14): он состоит из зажима 2 , пальца 1 , втулки 3 и головки с перекидной рукояткой 4 . Втулка с зажимом и палец вместе с головкой с перекидной рукояткой закреплены штифтами. Механизм горизонтирования (рис. 15) состоит из корпуса 2 , винта 3 с ввинченной в него проушиной 9 , закрепленной в винте 3 заклепкой 1 , втулки 4 , закрепленной (от осевых перемещений) резьбовой втулкой 5 , которая ввинчена в корпус 2 и закреплена установочным винтом 7 , проушины 6 , ввинченной во втулку и закрепленной в ней установочным винтом 8 .

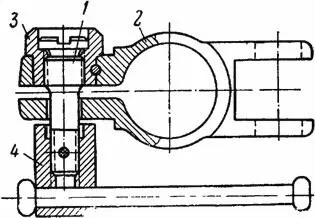

Рис. 14.Зажим более раннего изготовления:

1 — палец ( 2-33 ); 2 — зажим ( 2-32 ); 3 — втулка ( 2–3 ); 4 — головка с перекидной рукояткой ( Сб2-15 )

Действие механизма горизонтирования

Для грубого горизонтирования вертлюга необходимо, вращая рукоятку с гайкой 4 (см. рис. 12) против направления движения часовой стрелки, освободить зажим так, чтобы он свободно перемещался по ноге двуноги. При перемещении зажима 2 по ноге качается корпус подъемного механизма и изменяется положение (наклон) вертлюга и прицела.

Точное горизонтирование осуществляется посредством вращения корпуса 2 (см. рис. 13) вокруг винта 3 . При вращении корпуса винт перемещается вдоль оси, отклоняя корпус подъемного механизма. При работе механизмом горизонтирования зажим должен быть зажат.

Рис. 15.Механизм горизонтирования первых выпусков:

1 — заклепка; 2 — корпус; 3 — винт; 4 — втулка; 5 — резьбовая втулка; 6 — проушина; 7 — установочный винт; 8 — установочный винт; 9 — проушина

Точное горизонтирование при помощи механизма горизонтирования старого образца ничем не отличается от точного горизонтирования при помощи механизма нового образца.

Разборка и сборка механизма горизонтирования

Разборка

Разобрать механизм горизонтирования в следующем порядке:

— отделить механизм горизонтирования, для чего вывинтить установочные винты 14 (см. рис. 10) из проушин, выбить оси 16 механизма горизонтирования и отделить механизм 4 ;

— снять пружинное кольцо 4 (см. рис. 13);

— вывинтить гайку 1 ключом для фрезерованных гаек из корпуса 2 ;

— вывинтить винт 3 и вынуть проушину 15 ;

— выбить бородком штифт 3 (см. рис. 12);

— свинтить рукоятку с гайкой с пальца 1 и вынуть палец.

Сборка

Сборку механизма горизонтирования производить в следующем порядке:

— вставить палец 1 (см. рис. 12) в зажимную втулку 2 и навинтить на палец перекидную рукоятку 4 с гайкой;

— забить штифт 3 в перекидную рукоятку 4 ;

— ввинтить в корпус 2 (см. рис. 15) винт 3 и вставить до упора проушину 9 ;

— ввинтить гайку 1 (см. рис. 13) ключом для фрезерованных гаек в корпус 2 до совпадения отверстий под конец пружинного кольца 4 в гайке и корпусе;

— поставить пружинное кольцо 4 , вставив загнутый конец кольца в совмещенные отверстия гайки и корпуса;

— вставить механизм горизонтирования винтом 3 в паз зажима до совмещения отверстий под ось 16 механизма горизонтирования (см. рис. 10); вставить ось механизма горизонтирования и, повернув ее до совмещения отверстий под установочный винт 14 в винте 3 (см. рис. 13), ввинтить установочный винт 14 (см. рис. 10) и закрепить его;

— вставить проушину 15 (см. рис. 13) в паз на выступе корпуса подъемного механизма до совмещения отверстий под ось 16 механизма горизонтирования (см. рис. 10). Вставить ось механизма горизонтирования и, повернув ее до совмещения отверстий под установочный винт 14 , ввинтить установочный винт.
