— отделить ствол от опорной плиты, для чего развернуть ствол миномета в опорной чашке плиты на 90° так, чтобы грани шаровой пяты казенника были параллельны боковым стенкам чашки, и вывести шаровую пяту казенника из чашки плиты, приложив усилие в направлении оси ствола.

Сборка

Сборку миномета производить в следующем порядке:

— соединить ствол с опорной плитой, для чего ствол миномета вставить в опорную чашку плиты так, чтобы грани шаровой пяты казенника были параллельны боковым стенкам и шаровая пята вошла в гнездо чашки до упора, после чего ствол повернуть на 90° контрольной площадкой кверху;

— соединить двуногу-лафет со стволом; для этого подставить двуногу-лафет, вложить ствол в обойму амортизатора и закрепить наметку, соединить ее обоймой при помощи зажима наметки, совместив при этом риску на наметке с белой линией на стволе, после чего ключом затянуть гайку и контргайку зажима наметки, а рукоятку ключа вложить в пружинную лирку обоймы;

— установить прицел, для чего вставить ось прицела в отверстие переходного кронштейна прицела, закрепленного на вертлюге, и закрепить прицел, повернув рукоятку слева направо;

— закрепить на стволе предохранитель от двойного заряжания (см. рис. 27), для чего надеть на дульную часть ствола миномета гайку 2 буртом вниз, вставить в гайку разрезное кольцо 3 так, чтобы бурт разрезного кольца упирался в бурт гайки; надеть на ствол миномета корпус предохранителя 4 так, чтобы внутренний кольцевой выступ его уперся в дульный срез ствола, а предохраняющий механизм был расположен сверху; затем навинтить комбинированным ключом Сб51-1 гайку 2 на корпус предохранителя 4 до отказа, ударяя молотком по рукоятке ключа.

Порядок полной разборки и сборки узлов миномета приведен во второй главе настоящего Руководства.

Миномет состоит из отдельных частей, так называемых сборочных единиц, обозначенных в чертежах сокращенно Сб . Каждая отдельная часть (сборочная единица) имеет свой номер. Так, например, труба с казенником составляет первую сборочную единицу и обозначается Сб1 , двунога-лафет — Сб2 и т. д.

Каждая отдельная часть (сборочная единица) состоит из отдельных деталей, которым в пределах сборочных единиц присвоен свой порядковый номер.

Например, обтюрирующее кольцо (дет. 40) входит в первую сборочную единицу; полный чертежный номер обтюрационного кольца будет 1-40. Корпус казенника (дет. 80) входит в первую сборочную единицу, полный чертежный номер его будет 1-80 и т. д.

Для удобства пользования Руководством нумерация деталей на рисунках принята произвольная. Полные чертежные номера деталей проставлены в скобках в подрисуночном тексте. В подрисуночном тексте, относящемся к боеприпасам, ходам, узлам миномета прежних выпусков, прицелам и приборам для освещения, чертежные номера деталей не указываются.

В приложении 3 «Иллюстрированная ведомость инструмента и принадлежности» приведены полные чертежные номера деталей и сборочных единиц. При переписке с ГАУ и органами снабжения необходимо указывать полные чертежные номера деталей.

Ствол минометапредназначен для направления полета мины и сообщения ей необходимой начальной скорости (в зависимости от заряда).

Ствол миномета состоит из трубы 1 (рис. 2), казенника 2 со стреляющим приспособлением, обтюрационного кольца 3 и хомута 4 с опорами для укладки и крепления ног двуноги-лафета по-походному.

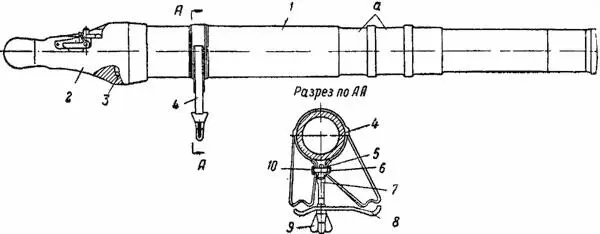

Рис. 2.Ствол:

1 — труба ( 1–1 ); 2 — казенник ( Сб1-16 ); 3 — обтюрирующее кольцо ( 1-40 ); 4 — хомут с опорами ( Сб1-9 ); 5 — гайка ( 1-49 ); 6 — шплинт ( 1-50 ); 7 — специальный болт ( 1-44 ); 8 — прижимная планка ( 1-45 ); 9 — барашек ( 1-46 ); 10 — болт ( 1-48 ), а — кольцевые выточки

Труба.Канал трубы гладкий, полированный. В дульной части его имеется коническая фаска (входной конус) для обеспечения удобства заряжания (направления стабилизатора мины при опускании ее в ствол) и для устранения влияния возможных наминов на дульном срезе. На наружной поверхности дульной части трубы миномета имеется утолщение, предназначенное для крепления предохранителя от двойного заряжания и для упрочения дульной части трубы. Труба на наружной поверхности казенной части имеет резьбу для соединения с казенником и конический скат с кольцевыми уступами.

В средней части трубы имеются две кольцевые выточки а, в которые помещается обойма двуноги-лафета; ближе к казенной части на трубе имеется кольцевая выточка для крепления хомута 4 . Кроме того, для проверки нулевой линии прицеливания на трубе имеются контрольная площадка и продольная белая полоса.

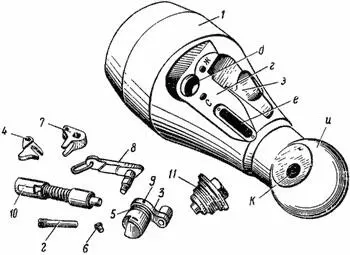

Рис. 3.Казенник в разобранном виде:

1 — корпус казенника ( 1-80 ); 2 — ось крючка ( 1-33 ); 3 — ручка переключателя ( Сб1-5 ); 4 — крючок ( 1-32 ); 5 — переключатель ( 1-81 ); 6 — установочный винт ( 1-37 ); 7 — рычаг ударника ( Сб1-6 ); 8 — ручка рычага со звеном ( Сб1-7 ); 9 — штифт ( 1-82 ); 10 — ударник ( Сб1-2 ); 11 — ударный механизм ( Сб1-15 ); г — площадка; д — отверстие для переключателя; е — окно; з — выемка; и — шаровая пята; к — отверстие; Ж и С — буквы, определяющие положение переключателя

Обтюрация пороховых газов в соединении трубы с казенником осуществляется посредством обтюрационного кольца, плотно зажимаемого между коническими скатами с кольцевыми уступами трубы и казенника.

Хомут 4 с опорами надевается на трубу между кольцевыми выступами и закрепляется болтом 10 , который служит одновременно осью для зажима, состоящего из специального болта 7 , прижимной планки 8 и барашка 9 , навинченного на нарезную часть специального болта 7 . Барашек от свинчивания удерживается шайбой, надетой на конец специального болта и закрепленной на нем; конец болта расклепан. При вращении барашка планка прижимается к опорам, чем обеспечивается поджатие ног двуноги к опорам хомута.

Казенник состоит из корпуса казенника 1 (рис. 3) и стреляющего приспособления, смонтированного в нем.

Корпус казенника делится на три части: переднюю, среднюю и хвостовую.
