Министерство Обороны СССР - 12,7-мм пулеметы обр. 1938/46 г. и 1938 г. Наставление по стрелковому делу

При повторном неудовлетворительном результате стрельбы пулемет отправить в оружейную мастерскую для точного выявления и устранения причин разброса пуль. Вместе с пулеметом отправить отчетную стрелковую карточку с отметкой полученных попаданий (первой и повторных стрельб).

г) Когда пулемет будет приведен к нормальному бою, положение предохранителя мушки запомнить по делениям шкалы на задней стойке основания мушки.

д) Результат проверки боя пулемета занести в формуляр.

е) По окончании приведения пулемета к нормальному бою передвигать предохранитель, вывинчивать или ввинчивать мушку не разрешается.

128. Проверку боя запасных стволов производить по правилам, изложенным в ст. 125–128.

Примечание . Пулеметы с 1952 г. запасными стволами не комплектуются.

129. Стволы на заводе клеймятся: комплектный — номером пулемета и цифрой, например, № 446 — 1; запасный — номером пулемета и порядковым номером ствола, например, № 446 — 2.

130. Характерные неисправности, нарушающие нормальный бой пулемета.

а) Ненормальное отклонение пуль при стрельбепо высоте или боковому направлению обусловливается следующими причинами:

— сбита мушка или погнута ее вершина — пули уклоняются в сторону, противоположную перемещению вершины мушки;

— погнута или перекошена рамка прицела — пули уклоняются вправо и вниз, если рамка погнута вправо; влево и вниз, если рамка погнута влево;

— имеется забоина на дульном срезе — пули уклоняются в сторону, противоположную забоине;

— в пулемете обр. 1938 г. изготовления до 1942 г. ходовой винт целика погнут вверх или вниз — пули уклоняются в сторону погиба.

б) Ненормальный разброс пуль при стрельбепроисходит по следующим причинам:

— растертости канала ствола, особенно в дульной части;

— сношенности или скругленности полей нарезов;

— наличия ржавчины, царапин и забоин в канале ствола, особенно в дульной части;

— перегрева ствола во время стрельбы;

— расшатанности станка, катков и соединений станка с телом пулемета.

Кроме того, на разброс пуль при стрельбе влияет рыхлый грунт (песок, снег), вкапывание катков в землю, неправильный упор сошника в грунт и резкий нажим на ручки затыльника (снизу вверх или сверху вниз).

в) Ненормальное отклонение пуль по высоте или боковому направлениюимеет следующие причины:

— пулемет свален влево (вправо) — пули уклоняются влево (вправо) и вниз;

— ствол станка установлен не горизонтально; если при стрельбе с рассеиванием по фронту стол установлен с наклоном назад, на флангах цели будут недолеты, если стол установлен с наклоном вперед, на флангах цели будут перелеты;

— осадка ног станка — пули уклоняются вверх;

— осадка катков — пули уклоняются вниз.

131. Пулемет обр. 1938 г. в основном отличается от пулемета обр. 1938/46 г. следующим:

а) Ствол со ствольной коробкой имеет резьбовое соединение. Замыкателем ствола служит болт, средняя часть которого имеет конусность.

б) Противоотскок роликового типа находится в передней части затворной рамы. Противоотскок совместно с фибровым кольцом, надетым на шток, предотвращает отскок затворной рамы в момент выстрела.

в) Остов затвора и боевые упоры, выбрасыватель и отражатель имеют некоторые конструктивные особенности.

г) Имеется буфер затвора (в затыльнике).

д) Приемник барабанного типа.

е) Хомутик прицела пулеметов изготовления до 1942 г. имеет подвижный целик, передвигающийся при помощи ходового винта целика.

ж) Станки изготовления до 1940 г. имеют:

— ограничители горизонтального рассеивания с рукояткой зажима;

— прицельное кольцо и механизм тонкой вертикальной наводки несколько иной конструкции;

— на средней части задней ноги — завертку передних ног, а на задней части — зажим передних ног;

— несколько иной конструкции подлокотники;

— кронштейн для оптического прицела.

з) Щит имеет окно для наводки пулемета по оптическому прицелу, закрывающееся заслонкой.

Ствол

132. Ствол(рис. 66) имеет ленточную резьбу для соединения со ствольной коробкой и поперечный полукруглый паз для прохода замыкателя ствола.

Рис. 66.Ствол:

1 — ленточная резьба

Рис. 67.Дульный тормоз:

1 — колпак; 2 — трубка; 3 — диск

Дульный тормоз

133. Дульный тормоз(рис. 67) состоит из колпака тормоза, трубки и диска тормоза.

Регулятор

134. Газовый регуляторимеет три сквозных отверстия в хвосте диаметром 3, 4 и 5 мм. На срезах цилиндрической части регулятора соответственно отверстиям нанесены шифры 3, 4 и 5.

Замыкатель ствола

135. Замыкатель ствола(рис. 68) служит для окончательного закрепления ствола в ствольной коробке.

Он имеет шестигранную головку под ключ, среднюю коническую часть для соединения со стволом, цилиндрический навинтованный хвост для ввинчивания в левую стенку ствольной коробки.

Рис. 68.Замыкатель ствола:

1 — головка; 2 — средняя коническая часть; 3 — цилиндрический навинтованный хвост

Ствольная коробка

136. Ствольная коробкаимеет спереди канал с резьбой для ввинчивания ствола, поперечное отверстие для замыкателя ствола и вкладыш отскока.

Затворная рама

137. Затворная рама(рис. 69) имеет навинтованное гнездо с резьбой для соединения со штоком газового поршня, отверстие для чеки штока, поперечное вертикальное окно для механизма задержки отскока затворной рамы и отверстие для шпильки задержки отскока.

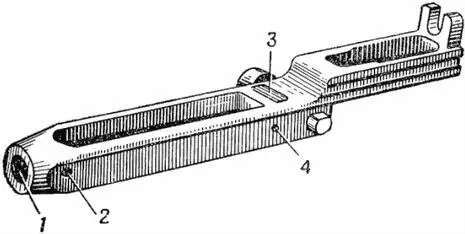

Рис. 69.Затворная рама:

1 — навинтованное гнездо с резьбой для соединения со штоком; 2 — отверстие для чеки штока; 3 — механизм задержки отскока; 4 — отверстие для шпильки отскока
