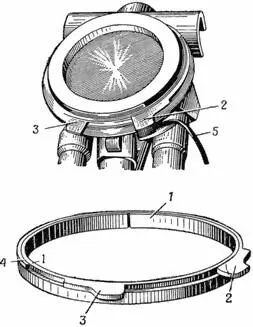

Рис. 84.Ограничитель:

1 — разрезное кольцо; 2 — правый ограничительный выступ; 3 — левый ограничительный выступ; 4 — тормозное кольцо; 5 — зажим ограничительный с рукояткой

Хвост разжимного клина помещается в отверстии винтовой муфты, которая при вращении рычага ввертывается в цилиндрический выступ стола и освобождает разжимной клин. Конец хвоста разжимного клина навинтован под гайку. На верхнюю поверхность гайки нажимает винтовая муфта (при вывертывании ее из выступа) и тем самым осаживает разжимной клин вниз. Клин разжимает тормозное кольцо.

Механизм тонкой вертикальной наводки

144. Механизм тонкой вертикальной наводки(рис. 85) состоит из наружного подъемного винта, кольца с делениями и пружины кольца, внутреннего подъемного винта, матки, подъемного винта, маховичка, шплинта и указателя. Головка внутреннего подъемного винта соединяется с осью, вклеенной в кронштейн нижнего качающегося стола. При вращении маховичка матка остается неподвижной. Головка внутреннего подъемного винта, соединенная с осью, перемещается. Она передвигает за собой кронштейн нижнего качающегося стола. В результате этого перемещения осуществляется точная вертикальная наводка пулемета.

Рис. 85.Механизм тонкой вертикальной наводки:

1 — наружный подъемный винт; 2 — прицельное кольцо; 3 — головка с внутренним подъемным винтом; 4 — матка подъемного винта; 5 — маховичок; 6 — шплинт; 7 — указатель

Замок передних ног

Рис. 86.Замок передних ног:

1 — остов замка; 2 — рычаг замка; 3 — ось

145. Замок передних ног(рис 86) состоит из остова, рычага и оси. Остов замка шарнирно соединен с сошником станка. Он имеет два боковых выступа, которые прижимают концы передних ног к сошнику. Для освобождения передних ног (при переходе к стрельбе по воздушным целям) передний конец замка поднять вверх.

Задняя нога станка

146. Задняя нога станкаимеет выступ для крепления завертки передних ног; сошник, состоящий из трубы, пластины, двух поручней и проушины для замка передних ног. Пластина имеет отверстия для опорных кулачков передних ног.

Передняя нога станка

147. Передняя нога станкаимеет выступ, в который упирается нижняя плоскость завертки и кулачок наконечника для соединения ноги в сложенном виде с сошником задней ноги.

Основание седла станка

148. Основание седла станкасостоит из трубы и проушин для крепления седла: двух задних и одной передней.

Хомут станка

149. Хомут станкаимеет ось, верхний конец которой выступает над хомутом и помещается в выступе вертлюга так, что при вращении вертлюга вращается и хомут. Ось имеет венчик, предотвращающий выпадание ее из хомута.

Верхний качающийся стол

150. Верхний качающийся столимеет рукоятки стяжных болтов с гнетками и пружинами, которые удерживают гайки стяжных болтов от самопроизвольного отвертывания при стрельбе.

Щит станка

151. В щите станка(рис. 87) левее выреза, предназначенного для тела пулемета, имеется окно для стрельбы с оптическим прицелом. При стрельбе с открытым прицелом это окно закрывается заслонкой.

Рис. 87.Щит:

1 — вырез для тела пулемета; 2 — заслонка с рукояткой

152. До заряжания пулеметачасти и механизмы занимают следующее положение (рис. 88):

— приемник свободен от патронов и закрыт крышкой;

— рычаг-подаватель приемника находится в переднем положении и не сцеплен с рукояткой затворной рамы;

— отражатель со стержнем и пружиной находится в заднем положении;

— ролик задержки отскока затворной рамы несколько утоплен в своем гнезде и верхней поверхностью упирается в нижнюю часть ствольной коробки.

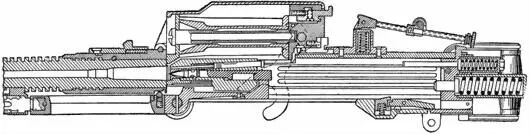

Рис. 88.Части и механизмы пулемета в переднем положении

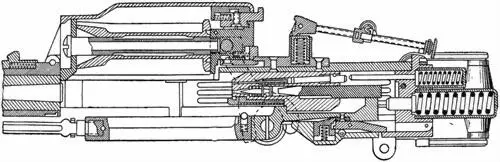

Рис. 89.Части и механизмы пулемета в заднем положении

153. Заряжание пулеметапроизводить в следующем порядке:

а) Установить предохранитель в положение «Огонь».

б) Открыть крышку приемника и поднять ее вверх до сцепления с задержкой приемника.

в) Рукой откинуть поддержку ленты направо до отказа.

г) Наложить на барабан приемника снаряженную ленту так, чтобы первый патрон лег в верхнее гнездо барабана. Левой рукой удерживать ленту в барабане. Правой рукой взять наконечник ленты и резко потянуть ленту вправо так, чтобы барабан с патронами повернулся на 1/3 оборота (120°).

д) Закрыть крышку приемника.

е) При помощи рукоятки перезаряжания (или рукоятки затворной рамы) отвести подвижную систему назад (рис. 89). При этом:

— рукоятка затворной рамы сцепляется с рычагом-подава гелем и поворачивает его;

— при вращении рычага-подавателя его зуб повертывает барабан приемника за храповик на 1/6 часть оборота (60°); в результате этого патрон перемещается из гнезда барабана в приемное окно основания приемника;

— ролик задержки отскока утапливается задней стенкой выема в ствольной коробке, а пройдя ее, под действием своей пружины вновь поднимается вверх; поднятие ролика задержки отскока затворной рамы вверх происходит после того, как затворная рама продвинется примерно на 20 мм из переднего положения назад.

154. При стрельбечасти пулемета выполняют следующую работу:

а) Затвор, двигаясь с затворной рамой в переднее положение, встречает в приемном окне приемника патрон и гребнем-досылателем подает его в патронник. Патрон концом пули скользит по наклонной части гнезда барабана, а затем по направляющему желобу основания приемника и направляется в патронник.

б) При подходе затворной рамы в переднее положение ролик противоотскока встречает вкладыш противоотскока ствольной коробки, утапливается в раме и перескакивает через вкладыш.

Под действием своих пружин ролик поднимается вверх и, упираясь в стенку вкладыша с внутренней стороны, удерживает раму от отскока в момент выстрела.
