Министерство Обороны СССР - 12,7-мм пулеметы обр. 1938/46 г. и 1938 г. Наставление по стрелковому делу

Задержка отскока затворной рамы

138. Задержка отскока затворной рамыслужит для устранения отскока затворной рамы после удара ее о затвор при приходе в крайнее переднее положение.

Задержка состоит из основания задержки отскока, ролика задержки отскока, гнетка ролика, двух пружин гнетка ролика и шпильки основания задержки.

Затвор

139. Затвор(рис. 70) имеет выбрасыватель другой конструкции и пружину выбрасывателя, отражатель со стержнем и пружиной, боек и пружину бойка, ударник, боевые упоры и остов затвора.

Остов затвора(рис. 71) имеет:

— внутри два продольных канала: верхний (наклонный) для помещения отражателя, стержня отражателя и его пружины, нижний (осевой) для помещения ударника, бойка и пружины бойка;

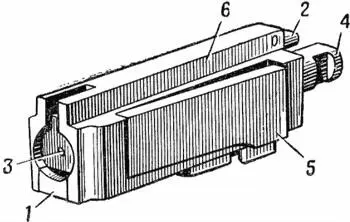

Рис. 70.Затвор:

1 — выбрасыватель; 2 — отражатель; 3 — боек; 4 — ударник; 5 — боевые упоры; 6 — остов

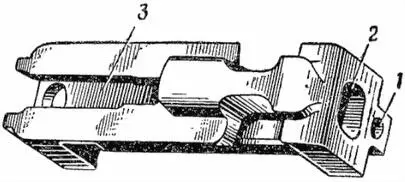

Рис. 71.Остов затвора:

1 — канал для отражателя с пружиной; 2 — канал для ударника; 3 — продольный паз для выбрасывателя с пружиной

— снизу продольный паз для сборки в нем выбрасывателя с пластинчатой пружиной.

Выбрасыватель с пружиной(рис. 72) имеет зуб-зацеп для захвата закраины патрона, выступ для удержания выбрасывателя от продольного смещения вдоль остова и уступ для упора пластинчатой пружины выбрасывателя.

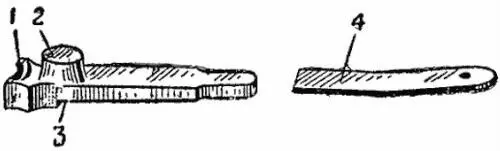

Рис. 72.Выбрасыватель с пружиной:

1 — зуб-зацеп; 2 — выступ; 3 — уступ для упора пружины; 4 — пружина выбрасывателя

Рис. 73.Отражатель:

1 — передний конец отражателя; 2 — головка; 3 — заплечико; 4 — стержень; 5 — пружина отражателя; 6 — шпилька

Отражатель с пружиной и шпилькой(рис. 73) имеет головку, заплечико для упора пружины отражателя, удерживающей его в крайнем заднем положении, и стержень, служащий для передачи удара от буфера затвора к отражателю; он имеет выемку для шпильки, ограничивающей перемещение стержня отражателя в канале остова затвора.

Рис. 74.Боек с пружиной и шпилькой:

1 — коническая часть; 2 — средний направляющий венчик; 3 — круговая шейка; 4 — задний направляющий венчик; 5 — пружина; 6 — шпилька

Боек с пружиной и шпилькой(рис. 74) имеет передний направляющий венчик, круговую шейку для прохода шпильки, ограничивающей перемещение бойка в канале, и задний направляющий венчик.

Затыльник

140. Затыльник(рис. 75) состоит из остова затыльника с двумя скобами и двух рукояток. На затыльнике собраны буфер затворной рамы, буфер затвора с пружинами и спусковой рычаг.

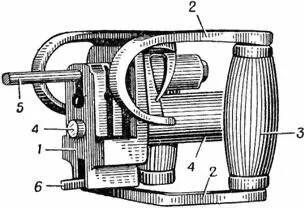

Рис. 75.Затыльник:

1 — остов; 2 — скобы; 3 — ручки; 4 — буфер затворной рамы; 5 — буфер затвора; 6 — спусковой рычаг

Приемник

141. Приемник(рис. 7б) состоит из основания приемника, барабана приемника с осью и храповиком, защелки основания приемника, защелки барабана приемника, крышки приемника, защелки крышки приемника и рычага-подавателя.

а) Основание приемника(рис. 77) имеет:

— в передней части отверстие для оси барабана; две проушины для шарнирного крепления со ствольной коробкой при помощи оси крышки приемника, гайки и шплинта; выем для прохода выступа задержки приемника при откидывании его вверх; желоб для направления патрона в патронник. два продольных паза для прохода гребня — досылателя затвора.

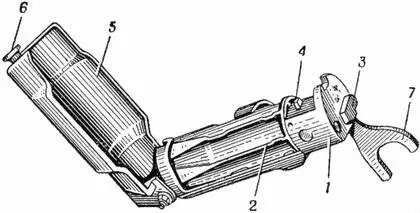

Рис. 76.Приемник:

1 — основание приемника; 2 — барабан приемника; 3 — защелка основания приемника; 4 — защелка барабана; 5 — крышка приемника; 6 — защелка крышки; 7 — рычаг-подаватель

— в средней части продольное приемное окно для прохода патрона; пружинную задержку патрона и фиксатор для устранения перекосов и для центрирования патрона; отсекатель патронов для извлечения патрона из ленты при поворачивании барабана приемника; к отсекателю патронов прикреплена пружинная задержка рычага-подавателя и шарнирно соединена с отсекателем при помощи оси поддержка ленты;

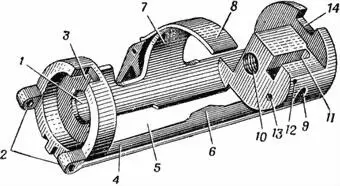

Рис. 77.Основание приемника:

1 — отверстие для оси барабана; 2 — проушины; 3 — выем для задержки приемника; 4 — желоб; 5 — приемное окно; 6 — фиксатор; 7 — отсекатель патронов; 8 — поддержка ленты; 9 — отверстие для оси рычага подавателя; 10 — навинтованное гнездо для оси барабана; 11 — гнездо для защелки; 12 — отверстие для шпильки; 13 — отверстие для шпильки рычага-подавателя; 14 — выем для защелки крышки приемника

— в задней части поперечное отверстие для оси рычага-подавателя; навинтованное гнездо с левой резьбой для оси барабана; гнездо для защелки основания приемника и пружины защелки; отверстие для шпильки, соединяющей защелку барабана с основанием приемника; отверстие для винта рычага-подавателя; выем для защелки крышки приемника и поперечный паз для зуба защелки крышки.

Рис. 78.Барабан приемника:

1 — продольные гнезда; 2 — канал для оси барабана; 3 — ребра барабана; 4 — храповик; 5 — храповые гнезда

б) Барабан приемника(рис. 78) служит для подачи патронов в приемное окно приемника. Он имеет шесть продольных гнезд для помещения патронов, продольный канал для прохода оси барабана и выступы для присоединения храповика.

Барабан приемника вращается на оси, закрепленной в основании приемника. Ось барабана имеет головку с поперечным пазом для лезвия большой отвертки и задний конец с левой резьбой для ввинчивания в основание приемника.

в) Храповик барабана приемникаслужит для поворота барабана приемника. Он имеет шесть храповых гнезд для зуба рычага-подавателя, который поворачивает барабан на 1/6 часть окружности (зуб защелки барабана предотвращает поворот его в обратную сторону); отверстие для прохода оси приемника; вырезы для выступов ребер барабана.
