Рис. 79.Защелка основания приемника:

1 — зуб; 2 — накатка; 3 — пружина; 4 — упорный винт

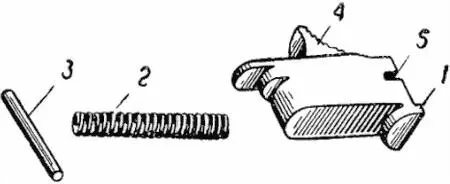

Рис. 80.Защелка барабана приемника:

1 — зуб; 2 — пружина; 3 — шпилька; 4 — выступ с насечкой; 5 — поперечный паз

г) Защелка основания приемника(рис. 79) служит для удержания приемника в закрытом положении. Она имеет зуб, накатку, пружину защелки и упорный винт защелки.

Для того чтобы поднять основание приемника вверх, нужно нажать на защелку.

д) Защелка барабана приемника(рис. 80) предотвращает поворот барабана в обратную сторону в момент движения подвижных частей в переднее положение, когда зуб рычага выходит из зацепления с храповиком барабана.

Защелка имеет выступ с насечкой для отвода защелки назад; в передней части — поперечный паз для шпильки защелки; зуб, при помощи которого ограничивается поворот барабана в обратную сторону.

е) Пружина защелкибарабана удерживает защелку в переднем положении.

ж) Шпилька защелкибарабана предохраняет защелку от выпадения из гнезда.

з) Крышка приемника(рис. 81) имеет основание, проушины, защелку и ось.

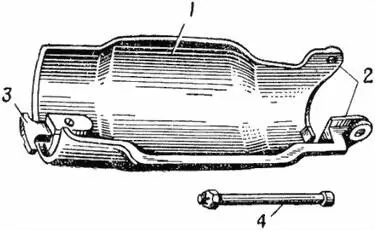

Рис. 81.Крышка приемника:

1 — основание; 2 — проушины; 3 — защелка; 4 — ось

Крышка приемника шарнирно скреплена со ствольной коробкой осью, проходящей через ее проушины, основание приемника и ствольной коробки. Крышка приемника имеет:

— на внутренней поверхности в задней части основание защелки;

— в передней части косой выступ для захвата крышки приемника зубом задержки при откидывании ее вверх.

и) Защелка крышки приемникаудерживает крышку приемника в закрытом положении. Она имеет зуб, накатку, упорный винт и пружину защелки.

Защелка собирается в своем основании, приклепанном к крышке приемника.

Ось крышки приемникаслужит для шарнирного соединения основания приемника и крышки приемника со ствольной коробкой. Ось имеет головку и крепится гайкой и шплинтом.

Рычаг-подаватель

Рычаг-подаватель(рис. 82) служит для поворачивания барабана приемника. Он имеет:

— плечо с вилкой;

— цилиндрическое плечо-ось;

Рис. 82.Рычаг-подаватель:

1 — плечо с вилкой; 2 — цилиндрическое плечо; 3 — винт; 4 — зуб рычага; 5 — выем

— прилив с гнездом для зуба рычага-подавателя с пружиной и отверстие для шпильки;

— на вилке — выем для сцепления с задержкой рычага-подавателя, когда рама подходит в переднее положение;

— винт, соединяющий рычаг-подаватель с основанием приемника.

Прицел

(Изготовления до 1942 г.)

142. Прицел(рис. 83) имеет другой конструкции прицельную рамку с ходовыми винтами, маховичком и шестернями, а также и хомутиком.

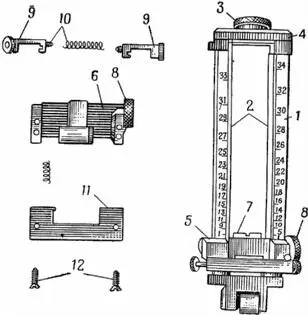

Рис. 83.Прицел:

1 — прицельная рамка; 2 — ходовые винты; 3 — маховичок; 4 — шестерня; 5 — хомутик; 6 — остов хомутика; 7 — целик; 8 — ходовой винт целика; 9 — защелки хомутика; 10 — гнеток с пружиной; 11 — пластинка хомутика; 12 — винты пластинки

а) Прицельная рамкаимеет:

— на боковых стенках пазы для ходовых винтов;

— в верхней части прямоугольное отверстие для большой шестерни и два малых отверстия для концов винтов;

— ходовые винты, нижняя гладкая часть которых входит в гнездо прицельной рамки и верхний гладкий конец скреплен с малой шестерней при помощи шпильки.

Вращение малых шестерен происходит под действием вращения маховичка с большой шестерней. Маховичок проходит в отверстие прицельной рамки и соединяется с большой шестерней при помощи шпильки.

б) Хомутик прицелаимеет остов, целик с ходовым винтом, маховичоксо шпилькой, пружины защелок хомутика, две защелки хомутика, гнеток с пружиной и пластинку хомутика с двумя винтами.

в) Остов хомутикаимеет:

— горизонтальный цилиндрический выступ для ходового винта с целиком и маховичком;

— два боковых вертикальных выступа, ограничивающих боковое перемещение хомутика прицела на прицельной рамке, с отверстиями для гнетка с пружиной и винтов пластинки;

— два горизонтальных выступа, в которых собраны пружины с защелками.

На задней части хомутика нанесена шкала, имеющая вправо и влево от нуля по восьми делений; цена деления — одно деление угломера (одна тысячная).

г) Целикв нижней части имеет нарезное отверстие для ходового винта.

д) Ходовой винтснабжен головкой, на цилиндрический конец которой надевается маховичек, закрепляемый шпилькой.

е) Пружина защелок хомутикаслужит для разведения защелок в стороны. При этом резьбовые поверхности защелок сцепляются с ходовым винтом. Пружина надевается на цилиндрические концы защелок.

Две защелки хомутика служат для удержания хомутика в приданном ему положении на прицельной рамке. Они имеют:

— в средней части вырез для прохода стоек прицельной рамки и нарезную поверхность для соединения с ходовым винтом;

— на одном конце пуговку;

— на другом конце цилиндрический хвост для направления пружины.

ж) Гнеток с пружинойудерживает ходовой винт в приданном ему положении. Гнеток с пружиной собирается в гнезде левого бокового выступа. Конец гнетка входит в один из выемов на головке ходового винта и удерживает винт от самопроизвольного поворота.

з) Пластинка хомутикакрепится к остову хомутика сзади, после сборки всех частей в хомутике. К остову хомутика пластинка крепится двумя винтами, входящими в соответствующие навинтованные отверстия. В верхней части пластинки сделан вырез, обеспечивающий лучшую видимость шкалы, имеющейся на остове хомутика.

Особенности станков изготовления 1938–1940 г.

Ограничители горизонтального рассеивания и зажим ограничителей

143. Ограничители(левый и правый, рис. 84) ограничивают вращение пулемета в заданном секторе при стрельбе с рассеиванием по фронту.

Ограничители представляют собой разрезные кольца с ограничительными выступами (левым и правым). Выступы препятствуют перемещению хомута при подтянутом зажиме. Собираются ограничители в кольцевом пазу стола. Левый ограничитель укладывается в кольцевой паз между тормозным кольцом и правым ограничителем. Тормозное кольцо собирается в кольцевом пазу с зажимом ограничителей до вкладывания ограничителей в кольцевой паз.
