М. Алексеев - Автоматический пистолет системы Кольта образца 1913 г., калибр 11,43 мм (4,5 линий)

Магазинная защелка(черт. XVIII) служит для удержания магазина в рукоятке остова пистолета. Она вставляется с правой стороны в специальное сквозное отверстие «е» (черт. III) остова пистолета и удерживается от выпадения болтиком при помощи специального выступа, имеющегося на головке болтика и входящего в паз остова пистолета (черт. XVIII). На болтик надета пружинка, упирающаяся одним концом в головку болтика и другим во внутреннюю часть насеченной головки магазинной защелки, благодаря чему зуб, имеющийся на правой части магазинной защелки, входит в прямоугольное отверстие в правой стенке магазина. Левая часть магазинной защелки имеет насеченную головку для удобства утапливания защелки при освобождении магазина.

Магазин(черт. XXV) — на семь патронов, состоит из стальной коробки и помещающихся в ней подавателя и пружины. Боковые стенки магазинной коробки вверху имеют загибы для удержания верхнего патрона и правая стенка имеет вверху спереди вырез для зуба затворной задержки. Внизу магазинной коробки имеется прикрепленное дно, служащее упором для пружины, с кольцом «б» (черт. XXV) для удобного вынимания магазина, а с боков по 5 круглых отверстий «в» (черт. XXV), позволяющих считать патроны в магазине, в правой стенке (спереди) прямоугольный вырез, в который заскакивает зуб магазинной защелки.

Подаватель имеет: сверху (в центре) выступ, служащий для удержания последнего патрона в магазине (когда магазин вынут) от смещения; этот выступ входит в кольцевой паз гильзы, спереди, с левой стороны, отогнутую часть в виде крючка «а» (черт. XXV), который по израсходовании патронов в магазине, нажимая на зуб затворной задержки, поднимает ее кверху.

Боевой патрон(рис. 4) состоит из медной гильзы с капсюлем, пули в железной оболочке и заряда — бездымного нитроглицеринового пороха. (Весовые данные патрона пули и заряда указаны выше).

Применяющиеся в РККА патроны к пистолету Кольт имеются двух образцов: американского изготовления гильза имеет поперечный кольцевой паз и надпись фирмы «Peters», пуля сделана из железной полированной оболочки, налитой сплавом свинца с сюрьмой, и русского изготовления гильза не имеет поперечного кольцевого паза и пуля сделана из железной оболочки, покрытой томпаком (томпак состоит из 90 % красной меди и 10 % цинка), налитой сплавом свинца с сюрьмой.

Стволнаходится в крайнем переднем положении, будучи сцеплен с кожухом-затвором таким образом, что выступы на верхней части ствола входят в пазы кожуха-затвора, а выступы, имеющиеся внутри в средней части кожуха-затвора — в лазы в верхней части ствола (рис. 29 и 31).

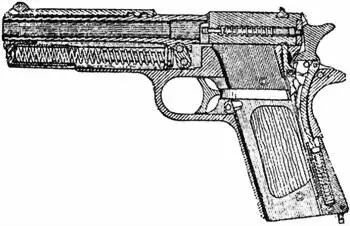

Рис. 29.

Переднее положение ствола в остове пистолета ограничивается осью затворной задержки, которая, помещаясь в отверстиях стенок остова пистолета, удерживает ствол при помощи соединительной сережки (см. рис. 30).

Геометрическая ось канала ствола несколько наклонена вниз, и казенная часть ствола занимает верхнее положение.

Кожух-затворпод действием возвратной пружины, которая передним концом при помощи переднего стержня упирается в муфту, а другим при помощи заднего стержня в полукольцевой уступ остова пистолета, прижимается к выступу «а» (рис. 30) ствола и заставляет заднюю часть ствола подняться и войти в сцепление с кожухом-затвором. Возвратная пружина находится в наименьшем сжатии.

Ударникнаходится в переднем положении, причем боек его не выступает за переднюю плоскость затвора (курок давит на ударник сзади).

Затворная задержкапри вставленном пустом магазине под действием пружины подавателя прижата своим зубом к нижней плоскости левой стенки кожуха-затвора и стремится заскочить вырез на левой стенке кожуха-затвора при отодвигании его назад.

Рис. 30.

При магазине, наполненном патронами, выступ затворной задержки отведен книзу.

Курокнаходится в переднем своем положении под действием боевой пружины, которая своим верхним стержнем упирается з рычаг курка.

Боевая пружинанаходится в наименьшем сжатом состоянии.

Спусковой рычагпод действием длинной ветви спусковой пружины прижимается шепталом к передней поверхности курка.

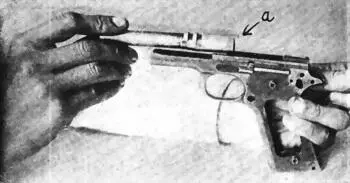

Внутренний предохранительсвоей головкой входит в углубление с нижней части кожуха-затвора «а» (рис. 31) и находится в верхнем положении, благодаря чему уширенная часть хвоста предохранителя заскочила за нижние выступы спускового рычага. Средняя ветвь спусковой пружины давит на хвост внутреннего предохранителя, заставляя его подниматься вверх и прижиматься вперед к задней части хомутика спускового крючка (рис. 32).

Рис. 31.

Спусковой крючокпод действием нажима хвоста внутреннего предохранителя на хомутик находится в переднем положении.

Автоматический предохранитель, под давлением задней, короткой ветви спусковой пружины, упирается своим средним выступом в хомутик спускового крючка и не дает ему возможности при нажатии отойти назад (если рукоятка пистолета не охвачена рукой) (рис. 27).

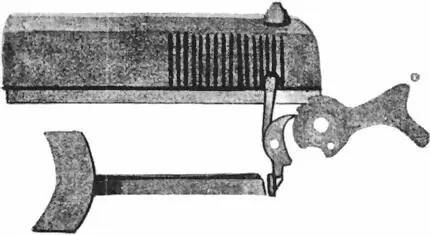

Рис. 32. Положение внутреннего предохранителя и спускового рычага до выстрела.

При постановке курка на боевой взвод курок отводится за. спицу назад пальцем руки, поворачиваясь вокруг своей оси до момента второго щелчка. Курок сжимает при помощи рычага, упирающегося в верхний стержень, боевую пружину в крайнее нижнее положение.

Шептало спускового рычага, скользя по передней поверхности нижней части курка, под действием длинной ветви спусковой пружины заскакивает сначала за предохранительный, а потом и за боевой взводы курка. Курок удерживается шепталом спускового рычага на боевом взводе и находится а заднем положении (рис. 32).

Когда курок находится на боевом взводе, для безопасности от нечаянного выстрела необходимо поставить (включить) наружный предохранитель, подняв его кверху, при этом передний угол его входит в задний вырез с левой стороны кожуха-затвора и препятствует движению кожуха-затвора назад, а внутренний выступ в средней части предохранителя одновременно заходит в округленную выемку в нижней части курка и не дает ему возможности почти вперед, когда при нажиме на спусковой крючок шептало спускового рычага освободит боевой взвод курка.
