М. Алексеев - Автоматический пистолет системы Кольта образца 1913 г., калибр 11,43 мм (4,5 линий)

Спусковая пружина(черт. XVII), разделяясь вверху на три ветви, внизу имеет загиб «г» (черт. XVII) для удержания ее в щели рукоятки.

Короткая ветвь «а» (черт. XVII) спусковой пружины давит на уступ автоматического предохранителя, отжимая нижнюю его часть назад, средняя ветвь «б» (черт. XVII) — на хвост внутреннего предохранителя, заставляя его подниматься вверх и итти вперед, и длинная ветвь «в» (черт. XVII) — на спусковой рычаг, заставляя его прижиматься и заскакивать за предохранительный и боевой взводы курка.

Выбрасывающий механизм

Состоит из выбрасывателя (черт. XIX) и отражателя. (черт. III, «п»).

Выбрасыватель(черт. XIX) помещается в правом продольном канале затворной части кожуха-затвора и удерживается на своем месте задвижкой (черт. XII) ударника, входящей в паз «а» (черт. XII) в задней части выбрасывателя.

В передней части выбрасыватель имеет зацеп «б» (черт. XII), который заскакивает своим зубом за шляпку гильзы или патрона. Специальной пружины выбрасыватель не имеет и пружинит своей тонкой частью.

Отражатель«п» (черт. III) помещается на левой стороне верхней перемычки остова пистолета и отражает стрелянные гильзы и патроны в патронное окно кожуха-затвора. Отражатель вставлен в остов пистолета и удерживается глухой чекой.

Предохранители

В пистолете имеются 4 предохранителя: предохранительный взвод на курке, автоматический, наружный и внутренний.

Предохранительный взвод на курке обеспечивает от случайного выстрела при падении пистолета или срыва пальца со спицы курка в момент постановки его на боевой взвод: если курок в момент падения зацепится за что-нибудь и, будучи отведен несколько назад (но не поставлен на боевой взвод), пойдет под давлением боевой пружины вперед, то спусковой рычаг своим шепталом заскочит за предохранительный взвод курка и не даст ему возможности нанести удар по ударнику, благодаря чему случайный выстрел невозможен.

Автоматический предохранитель(черт. I, «к» и черт. XX) помещается в остове пистолета в задней части рукоятки и, несколько выдаваясь наружу, допускает производство выстрела лишь при плотном охвате рукоятки пистолета.

Происходит это вследствие того, что под давлением короткой, ветви спусковой пружины, упирающейся в уступ же» (черт. XX и рис. 27 и 28), в средней части автоматического предохранителя, предохранитель поворачивается несколько на своей оси, проходящей через отверстие «б» (черт. XX и рис. 47 и 28) и верхней его части, нижней своей частью выступает наружу из задней части рукоятку пистолета; выступ же «в» (черт. XX и рис. 27), имеющийся в средней части предохранителя, упираясь в это время в хомутик спускового крючка, не позволяет нажать последний и спустить курок с боевого взвода (рис. 27).

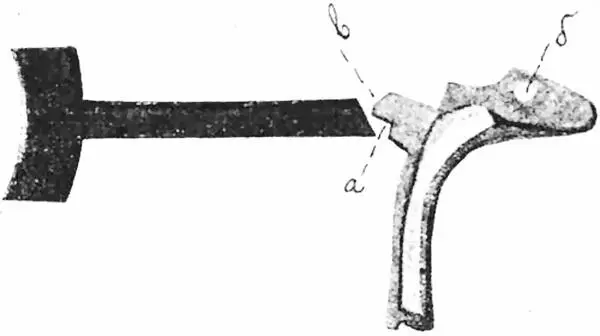

Рис. 27. Положение автоматического предохранителя по отношению спускового крючка до охвата рукой рукоятки пистолета.

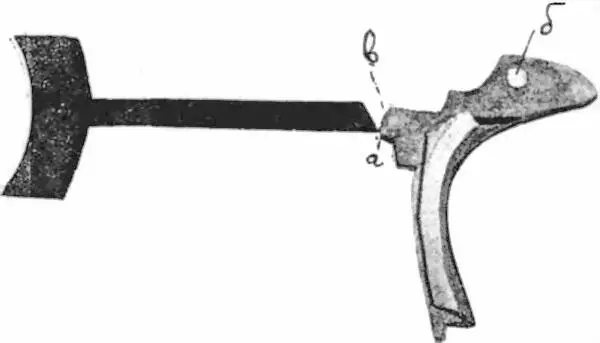

Рис. 28. Положение автоматического предохранителя по отношению спускового крючка во время охвата рукой рукоятки пистолета.

Плотно обхватывая рукоятку пистолета рукой, а следовательно и нажимая на нижнюю часть предохранителя, заставляем последний несколько повернуться на оси и освободить хомутик спускового крючка, т. е. даем возможность двигаться спусковому крючку назад, который при помощи хвоста внутреннего предохранителя выводит шептало спускового рычага из «под боевого взвода курка… (спускает курок) (рис. 28).

Наружный предохранитель(черт. I, «л» и черт. XXI) находится слева снаружи задней части остова пистолета и представляет собою пластинку, поворачивающуюся на приклепанной к ней оси «:а» (черт. XX), проходящей через соответствующие отверстия «д» (черт. III) в остове пистолета и через отверстие «б» (черт. XX) в автоматическом предохранителе.

Наружный предохранитель имеет с внешней стороны надсеченную головку «б» (черт. XXI) для удобного захвата пальцем, с выемкой в передней части для заднего стерженька удерживающей пружины, а с внутренней стороны имеет выступ «с» (черт. XXI).

Для постановки предохранителя необходимо повернуть его за насеченную головку кверху, пока он своим углом не войдет в; соответствующий вырез «ж» (черт. II) кожуха-затвора; внутренний же выступ предохранителя «с» (черт. XXI) в это время упрется в округленную выемку в нижней части курка «з» (черт. X) только тогда, когда курок находится на боевом взводе, препятствуя его. вращению вперед, т. е. не позволяет спустить взведенный курок.

Внутренний предохранитель(черт. XVI) описан уже выше.

Затворная задержка«м» (черт. I) служит для удержания кожуха-затвора в заднем положении после израсходования всех патронов в магазине. Затворная задержка помещается с левой стороны средней части остова пистолета и имеет снаружи насечку для удобного надавливания пальцем, а с внутренней стороны: 1) прикрепленную ось (наглухо), проходящую через отверстие «б» (черт. III) остова пистолета и отверстие «г» (черт. IV) в стержне ствола, и 2) зуб с пазом, который под давлением крючка подавателя в магазине заходит своим пазом за вырез кожуха-затвора «д» (черт. I), останавливая его движение вперед.

Для освобождения кожуха-затвора следует нажать пальцем на насечку затворной задержки вниз.

Удерживающая пружина с двумя стерженьками(черт. XXII) представляет спиральную пружинку с входящими в нее с обоих концов стерженьками, помещающимися (вместе с пружиной) в трубчатом приливе «к» (черт. III) на левой стороне остова пистолета.

Правым, задним стерженьком пружина надавливает на наружный предохранитель, препятствуя ему опуститься, когда он поднят, а левым на затворную задержку, не позволяя ей выпасть из остова пистолета (черт. I).

Задвижка рукоятки(черт. IX) помещается в гнезде сзади рукоятки остова пистолета, входя своими ребрами в имеющиеся в гнезде пазы, и удерживается в остове пистолета специальной чекой с кольцевым вырезом посредине (черт. XXIII); в этот же вырез входит несколько выступающий в отверстие «г» (черт. IX) конический конец нижнего стержня боевой пружины «в» (черт. IX), благодаря чему чека не может сдвинуться с места.

Внутри задвижки имеется гнездо (черт. IX) для боевой пружины с верхним и нижним стержнями, удерживаемыми от выпадения чекой «б» (черт. IX и черт. XXIV), проходящей через стенки задвижки.

Сверху задвижка снабжена рожками «е» (черт. IX), заходящими за нижний выступ «г» (черт. XX) автоматического предохранителя. Внизу задвижки имеется кольцо «ж» (черт. IX) для удобства вынимания и для крепления шнура.
