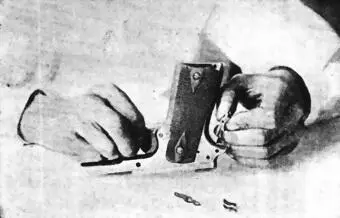

9. Вложить автоматический предохранитель и вдвинуть задвижку с боевой пружиной в заднюю часть рукоятки остова пистолета, для чего после установки на место автоматического предохранителя следует, придерживая его пальцами левой руки, правой выдвигать задвижку в остов пистолета, наблюдая за тем, чтобы конец рычага курка уперся в головку верхнего стержня боевой пружины. Курок обязательно должен быть в спущенном положении, иначе задвижка не станет на место; после этого, нажимая на кольцо задвижки, закрепить ее чекой, забив ее легкими ударами деревянного молотка в соответствующее гнездо с правой стороны остова пистолета таким образом, чтобы конец чеки с полукруглой выемкой находился с правой стороны остова пистолета (рис. 17 и 16).

10. Вставить удерживающую пружину с правым и левым стерженьками в кожух-прилив, находящийся с левой стороны остова пистолета, направляя ее коротким стерженьком вперед.

11. Вложить выбрасыватель в его гнездо в кожухе-затворе, зацепом вперед, таким образом, чтобы задняя часть выбрасывателя была заподлицо с задней частью кожуха-затвора (рис. 15).

12. Надеть возвратную пружину ударника на ударник, вложить его в кожух-затвор (в продольное гнездо) и вставить задвижку ударникав поперечный паз кожуха-затвора, для чего, нажав выколоткой на ударник, утопить его в гнезда и вдвинуть задвижку плоской частью к кожуху-затвору (рис. 14).

13. Взвести курок(рис. 13).

14. Вложить ствол в кожух-затвор, для чего, держа кожух открытой частью кверху, вложить спереди в него ствол, откинув предварительно соединительную сережку вперед. Ствол следует вложить так, чтобы поперечные выступы его вошли в соответствующие пазы кожуха-затвора (рис. 26).

Рис. 26.

15. Вложить в кожух-затвор задний стержень возвратной пружинытаким образом, чтобы он своей головкой упирался в начало утолщенной части ствола и чтобы полукруглый вырез головки прилегал к стволу (рис. 26).

16. Соединить кожух-затвор с находящимся в нем стволом и задним стержнем возвратной пружины с остовом пистолета, надвинув его пазами на соответствующие выступы остова пистолета (рис. 11).

17. Вставить затворную задержку в пистолет, для чего надо отвести кожух-затвор назад так, чтобы средний (малый) вырез его с левой стороны пришелся над вырезом в остове пистолета, для зуба затворной задержки, после чего, утопив передний стерженек удерживающей пружины, вставить затворную задержку таким образом, чтобы ось затворной задержки прошла через отверстия в остове пистолета и отверстие в соединительной сережке ствола, затем передвинуть кожух-затвор вперед до отказа (рис. 10 и 9).

18. Вставить наружный предохранитель.Положив пистолет на стол, левой стороной кверху, вставить ось предохранителя, наблюдая, чтобы она прошла сквозь отверстие в автоматическом предохранителе. Затем, утопив задний стерженек удерживающей пружины, дослать наружный предохранитель на место так, чтобы он плотно прилег к стенке остова пистолета, а верхний угол его вошел в вырез кожуха-затвора (рис. 8). При досылании предохранителя на место его следует слегка покачивать.

19. Вставить муфту, для чего, держа пистолет левой рукой за кожух стволом кверху, правой рукой вложить муфту (рис. 7), после чего повернуть ее направо до отказа, чтобы выступ ее вошел в поперечный паз кожуха-затвора (рис. 5).

20. Вставить возвратную пружину в передний стерженьвозвратной пружины в свое гнездо так, чтобы пружина наделась на задний стержень возвратной пружины, и затем, нажимая на насеченную головку переднего стержня пружины, совершенно утопить его в гнезде, после чего другой рукой повернуть муфту так, чтобы имеющийся внизу ее полукруглый вырез расположился против головки переднего стержня, и опустить передний стержень (рис. 6 и 5).

21. Опустить наружный предохранитель (рис. 2), после чего отводом кожуха назад проверить правильность сборки.

22. Спустить курок, нажав на спусковой крючок, плотно охватив рукоятку ладонью руки (рис. 3).

23. Вставить магазин в рукоятку пистолета (рис. 1).

Пистолет собран.

Ствол(черт. IV) 6 нарезами (правого вращения) имеет на задней верхней наружной части два поперечных полукруглых выступа «а» (черт. IV), входящих в пазы кожуха, составляющего: одно целое с затвором, чем достигается сцепление кожуха со створом в момент выстрела. В нижней, задней части ствола имеется прилив «б» (черт. IV), в котором на оси «в» (черт. IV) надета соединительная сережка «г» (черт. IV). В отверстие соединительной сережки проходит ось затворной задержки. Таким образом посредством указанной оси, пропущенной через отверстия в остове пистолета и соединительную сережку, ствол соединяется с остовом пистолета.

В задней части ствола сверху имеется выступ «д» (черт. IV), в который непосредственно упирается кожух-затвор; этот выступ непосредственно ограничивает движение кожуха-затвора вперед; внизу с внутренней стороны имеется полукольцевой срез, служащий для направления патрона в ствол.

Кожух-затвор(черт. I «а» и черт. II) составляют одно целое, причем кожух окружает весь ствол. На кожухе-затворе, сверху, имеются мушка «б» (черт. I и II) и прицел (прорезь) «в» (черт. I и II), а также с правой стороны окно для выбрасывания стрелянных гильз и патронов (из ствола при разряжании). По бокам кожуха в задней части сделана насечка «г» (черт. I и II) для удобного оттягивания его пальцами назад.

На левой стороне кожуха имеются три выреза: передний «д» (черт. I и II) для зуба затворной задержки, средний «е» (черт. I и II) для входа этого же зуба при сборке и разборке пистолета и задний «ж» (черт. I и II) для установки наружного предохранителя.

Затвором служит задняя часть кожуха. Внутри— кожуха имеются: спереди — поперечный паз для выступа муфты (одевающейся на ствол), в средней части вверху — два вертикальных паза для выступов ствола, в задней части — два вертикальных паза для задвижки ударника и вдоль кожуха два паза для ребер остова пистолета, по которым скользит кожух-затвор.

В затворной части кожуха имеются кроме того (снизу) продольный паз (слева) для отражателя стрелянных гильз и патронов, углубление для головки внутреннего предохранителя и два продольных канала для ударника и зуба-выбрасывателя.
