М. Алексеев - Автоматический пистолет системы Кольта образца 1913 г., калибр 11,43 мм (4,5 линий)

По израсходовании всех патронов, подаватель магазина упирается своим коленчатым выступом в затворную задержку, поднимая ее; последняя в свою очередь заскакивает своим зубом за большой вырез с левой стороны кожуха-затвора и удерживает кожух-затвор в заднем положении (рис. 4).

Для того чтобы продолжать стрельбу, нужно вынуть пустой магазин, вставить новый, наполненный патронами (кожух-затвор будет находиться в заднем положении), оттянуть назад кожух-затвор и отпустить. Кожух-затвор при оттягивании освободится от нажима затворной задержки (подаватель магазина уже не будет поднимать вверх затворную задержку), пойдет вперед и подаст очередной патрон в ствол. Пистолет снова готов к стрельбе.

При наличии большего количества наполненных патронами запасных магазинов и достаточной расторопности стрелка из пистолета можно выпустить 5 обойм в 1 минуту или сделать 35 прицельных выстрелов.

Для разрядки пистолета прежде всего надо вынуть магазин (рис. 1), затем осторожно взвести курок (не обязательно, так как это делается для облегчения оттягивания кожуха-затвора), держа пистолет стволом вверх, и от себя резким движением отвести кожух-затвор левой рукой назад, вследствие чего патрон экстрактируется (выбрасывается). В спусковой скобе не следует оставлять. пальца, во избежание случайного нажатия на спусковой крючок и нечаянного выстрела.

Через патронное окно в кожухе осмотреть патронник и, убедившись, что в нем не имеется патрона, отпустить кожух-затвор и спустить курок.

Вынуть патроны из магазина и вставить его обратно в рукоятку.

Рекомендуется во избежание несчастных случаев всегда, как правило, держать пистолет в руках таким образом, чтобы ствол был направлен в сторону и вверх.

Разборка и сборка пистолета может производиться двояко: неполная, когда необходимо лишь вычистить и смазать пистолет после стрельбы или для предохранения от ржавчины, и полная, — когда пистолет особо сильно загрязнился, попал под дождь, заржавели его детали или требуется заменить или исправить какую-либо внутреннюю деталь.

Отдельные детали, посаженные с натягом или раскерненные, подлежат разборке лишь в мастерской, что весьма часто встречается, так как все имеющиеся на вооружении в РККА пистолеты Кольта находились уже в употреблении и ремонтировались.

Для разборки требуются: револьверная отвертка, тонкая (один конец) выколотка с легким деревянным молотком и перочинный нож.

Ведется в следующем порядке.

1. Вынуть магазин.Нажать на насечку магазинной защелки, при этом зуб ее выйдет из выреза в передней стенке магазина, после чего вынуть последний (рис. 1).

Взвести курок, отвести кожух-затвор назад, осмотреть через патронное окно в кожухе патронник и, убедившись, что в нем не имеется патрона, отпустить кожух-затвор.

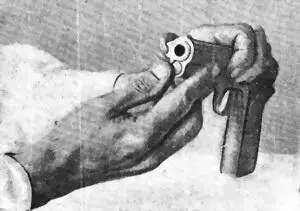

2. Вынуть передний стержень возвратной пружины и возвратную пружину.Нажать на насечку переднего стержня возвратной пружины, утопить его заподлицо с передним обрезом кожуха-затвора, в то же время повернуть муфту влево до отказа (рис. 5). Вслед затем, придерживая передний стержень возвратной пружины, плавно отпустить его вперед. Отделить передний стержень и вынуть возвратную пружину, потянув ее из гнезда (рис. 6).

Рис. 5.

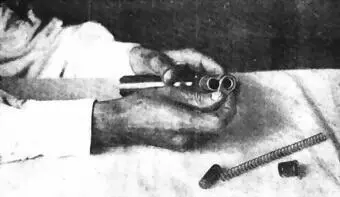

3. Вынуть муфту.Повернуть ее направо, несколько приподнимая кверху, вследствие чего выступ ее выйдет из поперечного паза кожуха; затем вынуть муфту вверх (рис. 7).

4. Вынуть наружный предохранитель.Поставить наружный предохранитель так, чтобы он заскочил в вырез кожуха. Тонкой отверткой или концом ножа утопить правый стерженек удерживающей пружины, входящий в овальный вырез переднего конца наружного предохранителя, другой рукой взять наружный предохранитель за насеченную головку и вытащить предохранитель кверху (считая пистолет лежащим на столе), качая его немного в стороны (рис. 8).

Рис. 6.

Примечание.Наружный предохранитель при неполной разборке отделяется исключительно для того, чтобы ослабить нажим левого стерженька удерживающей пружины в овальный вырез насеченной части затворной задержки.

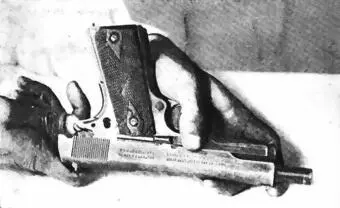

5. Вынуть затворную задержку.Держа пистолет в левой руке, правой оттянуть кожух-затвор назад, пока средний (малый) вырез его, находящийся на левой стороне, придется против зуба затворной задержки (рис. 9). После чего концом тонкой отвертки или концом ножа утопить левый стерженек удерживающей пружины и, нажимая пальцем на выступающий с противоположной стороны пистолета конец оси затворной задержки, вынуть затворную задержку из гнезда, потянуть ее к себе (рис. 10).

Рис. 7.

Рис. 8.

Рис. 9.

Рис. 10.

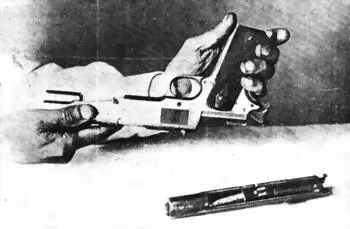

6. Снять кожух-затвор со стволом и задним стержнем возвратной пружины с остова пистолета.Поставить пистолет кожухом-затвором вниз и, держа пистолет в левой руке, правой рукой подать кожух-затвор вперед и снять его вместе со стволом и задним стержнем возвратной пружины (рис. 11).

Рис. 11.

7. Вынуть задний стержень возвратной пружины из кожуха-затвора(рис. 12).

8. Вынуть ствол из кожуха-затвора(рис. 12). Откинув соединительную сережку вперед, вынуть ствол из кожуха.

9. Плавно спустить курок.Взяв остов пистолета в руку, придерживая большим пальцем курок, указательным пальцем нажать на спусковой крючок (плотно ладонью охватив рукоять пистолета) и плавно спустить курок (рис. 13).

Неполная разборка пистолета на этом заканчивается.

Полная разборка является продолжением неполной разборки пистолета.

Закончив половинную разборку, продолжают полную разборку пистолета в следующем порядке:

10. Вынуть ударник.Уперев кожух-затвор дульной частью в стол, нажать выколоткой на выступающую головку ударника и, утопив ее той же выколоткой, сдвинуть задвижку ударника вниз (по отношению кожуха-затвора), прикрывая пальцем ударник, так как последний под действием своей возвратной пружины может выпрыгнуть, затем вынуть ударник и снять с него возвратную пружину ударника (рис. 14).
