М. Алексеев - Автоматический пистолет системы Кольта образца 1913 г., калибр 11,43 мм (4,5 линий)

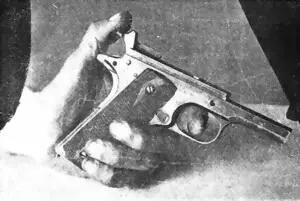

Рис. 12.

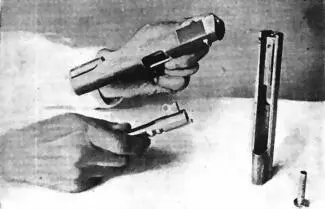

Рис. 13.

11. Вынуть выбрасыватель.Пальцем левой руки надавить на зацеп выбрасывателя с нижней стороны кожуха-затвора, прижимая его к стенке кожуха, в то же время концом отвертки или выколоткой, вставленной в паз выбрасывателя (в задней части кожуха-затвора), выдвинуть его наружу из гнезда (рис. 15).

Рис. 14.

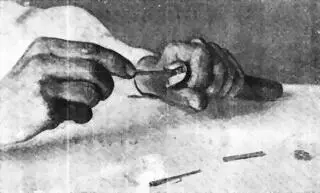

12. Вынуть удерживающую пружину с правым и левым стерженьками из специального кожуха-прилива, находящегося с левой стороны остова пистолета.Положив остов пистолета горизонтально, левой стороной кверху, нажать пальцем или выколоткой на левый (передний) стержень пружины, пальцами же другой руки выдвинуть за правый (задний) стержень пружину и стержни из трубки.

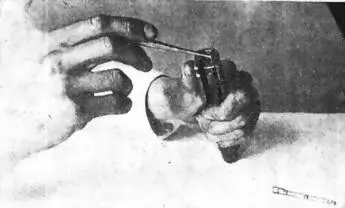

13. Вынуть задвижку с боевой пружиной и автоматический предохранитель рукоятки остова пистолета.Положив остов пистолета на стол, правой стороной кверху, выбить чеку задвижки при помощи выколотки легкими ударами деревянного молотка (рис. 16), затем за кольцо выдвинуть задвижку вниз.

Автоматический предохранитель, ничем более не удерживаемый, также освобождается (рис. 17).

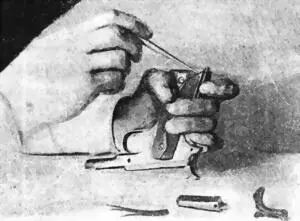

14. Вынуть курок.Поднять кверху рычаг курка и вытолкнуть выколоткой, с правой стороны остова пистолета, ось курка, Отделить курок вместе с рычагом. Отделить рычаг от курка, вытолкнув выколоткой соединяющую их ось (необязательно) (рис. 18).

Рис. 15.

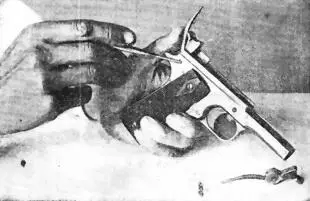

15. Вынуть спусковую пружину, потянув за короткую ее ветвь (рис. 19).

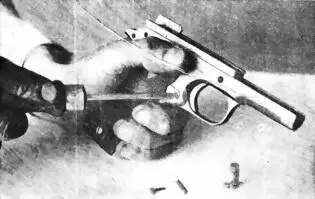

16. Вынуть спусковой рычаг с внутренним предохранителем.Вытолкнуть выколоткой с правой стороны остова пистолета ось спускового рычага (рис. 20).

Рис. 16.

Рис. 17.

Рис. 18.

Рис. 19.

Рис. 20.

Надавив на головку внутреннего предохранителя, выступающую в верхней части остова пистолета, вынуть его вместе со спусковым рычагом. Отделить внутренний предохранитель от спускового рычага.

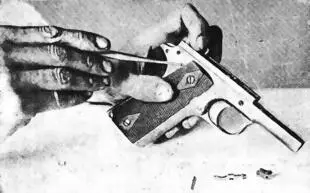

17. Вынуть магазинную защелку.Нажать пальцем на насечку головки защелки, с левой стороны остова пистолета, утопить ее заподлицо с левой стороной плоскости остова; затем, удерживая защелку в указанном положении, тонкой отверткой, вставленной справа в прорезь головки болтика защелки, повернуть этот болтик (по направлению, обратному часовой стрелке) до отказа, после чего вся защелка свободно выталкивается из своего гнезда слева направо. Отделить из защелки болтик и пружинку (рис. 21).

Рис. 21.

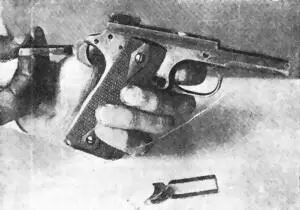

18. Вынуть спусковой крючок.Нажать указательным пальцем на спусковой крючок до отказа и, зацепив его выколоткой за хомутик с задней части остова пистолета, вынуть (рис. 22).

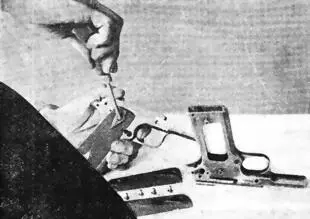

19. Снять боковые деревянные щеки рукоятки.Отвинтить отверткой 4 винта, удерживающие щеки (по 2 винта каждой стороны) и снять их с остова пистолета (рис. 23).

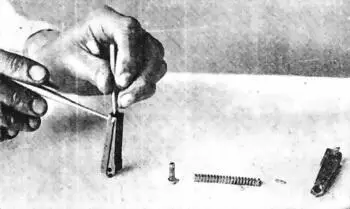

20. Вынуть из задвижки боевую пружину с верхним и нижним стержнем.Поставить задвижку отвесно (лучше закрепить ее в тиски); с силой нажав выколоткой на верхний стержень, несколько утопив его внутрь задвижки, и другой (тонкой) выколоткой выбить с задней стенки задвижку, удерживающую верхний стержень. Вынуть верхний стержень, боевую пружину и нижний стержень (рис. 24).

Примечание.Ввиду больших усилий, требующихся для этой операции, вынимать боевую пружину без надобности не рекомендуется, эту работу нужно производить в мастерской.

Рис. 22.

Рис. 23.

Ведется в следующем порядке:

1. Вставить в задвижку боевую пружинус нижним и верхним стержнем и закрепить верхний стержень чекой, предварительно утолив его.

Примечание.Если задвижка разбиралась (рис. 24).

2. Поставить на место боковые деревянные щекирукоятки и завинтить удерживающие их винты (рис. 23).

3. Вставить спусковой крючок, поместив его в соответствующую щель и пазы в остове пистолета (рис. 22).

Рис. 24.

4. Вставить магазинную защелку, для чего вложить соответствующим образом магазинную защелку в гнездо с правой стороны остова пистолета, вставить в гнездо защелки пружинку и болтик, затем, утопив несколькими пальцами левой руки, насеченную головку защелки, в то же время, держа отвертку в правой руке, повернуть отверткой болтик защелки (по направлению часовой стрелки) до отказа (рис. 21).

5. Вставить внутренний предохранитель, для чего, держа пистолет рукояткой кверху, вставить внутренний предохранитель головкой в отверстие в верхней стенке остова пистолета, наблюдая, чтоб плоская часть хвоста предохранителя была обращена вперед, т. е. прилегала к перемычке спускового крючка. (На рис. 25 предохранитель показан вместе со спусковым рычагом).

6. Вставить спусковой рычаг с осью, для чего вложить на свое место спусковой рычаг выпуклой частью вперед, шепталом верхней стенке остова пистолета и закрепить осью спусковой рычаг и, внутренний предохранитель (внутренний предохранитель будет находиться в середине спускового рычага). Ось вставляется с левой стороны остова пистолета (рис. 25 и 20 — гнездо оси).

7. Вставить спусковую пружину, наблюдая, чтобы нижний загиб вошел в щель задней стенки рукоятки остова пистолета (рис. 19).

8. Вставить курок.Соединить курок с рычагом (если он был раз'единен), обращая внимание, чтобы выпуклая сторона рычага была направлена вперед. Вложить после этого курок в положение после спуска и вставить его ось с левой стороны остова пистолета (см. рис. 18). Опустить книзу рычаг курка.
