М. Алексеев - Автоматический пистолет системы Кольта образца 1913 г., калибр 11,43 мм (4,5 линий)

Прочие части пистолета занимают то же положение, что и при спущенном курке.

Снять курок с наружного предохранителя, отводя его за насеченную головку вниз. Предохранитель освободит кожух-затвор и курок.

Плотно обхватив рукоятку пистолета правой рукой, а следовательно и нажимая на нижнюю часть автоматического предохранителя, заставляем последний несколько повернуться на своей оси, благодаря чему средний выступ предохранителя поднимется: и даст спусковому крючку возможность двигаться назад (рис. 28).

При нажатии на спусковой крючок и отодвигании его назад хомутик спускового крючка надавит на уширенную часть хвоста внутреннего 'предохранителя, который в свою очередь передает давление нижним выстрелом спускового рычага, заставив последний повернуться на своей оси, благодаря чему шептало спускового рычага выйдет из-под боевого взвода курка и освободит курок (рис. 32).

Курок под действием боевой пружины и рычага стремительно двигается вперед и наносит удар по ударнику.

Ударник (имея длину, одинаковую с затвором и толщиной задвижки ударника) двигается вперед и своим бойком по инерции ударяет по капсюлю патрона и производит выстрел.

Положение прочих частей пистолета в момент удара бойка па капсюлю патрона остается без изменения.

После выстрела пороховые газы стремятся отодвинуть кожух-затвор назад. Благодаря кольцевым выступам и пазам, имеющимся на верхней наружной части ствола и во внутренней части кожуха-затвора, при помощи которых затвор сцеплен со стволом в момент выстрела, ствол и затвор начинают вместе двигаться назад на расстояние 5 мм, при этом ствол, отходя назад, опускается казенной частью вниз, так как соединительная сережка, при помощи которой он связан с остовом пистолета, получает вращение. вокруг оси затворной задержки вниз назад и увлекает в том же направлении и ствол пуля в этот момент еще не покинула канала ствола).

При опускании казенной части ствола вниз верхние выступы ствола выходят из пазов кожуха-затвора и освобождают кожух-затвор в тот момент, когда пуля уже вылетит из канала ствола. Геометрическая ось канала ствола в момент вылета пули будет иметь горизонтальное положение.

После того, как произойдет расщепление кожуха-затвора со стволом, кожух-затвор по инерции продолжает уже один двигаться назад, извлекая выбрасывателем стрелянную гильзу из патронника.

Движение ствола назад ограничивается упором его нижней' части в верхний жолоб остова пистолета.

Кожух-затвор, отходя назад, сжимает возвратную пружину..

Внутренний предохранитель, находящийся своей головкой в углублении с нижней части кожуха-затвора (рис. 32) и 31, «а»), при движении последнего назад утапливается, причем нижняя, уширенная, часть хвоста внутреннего предохранителя «а» (рис. 33) соскакивает с нижних выступов спускового рычага и освобождает последний «б» (рис. 33). Освобожденный спусковой рычаг прижимается под действием длинной ветви спусковой пружины к передней поверхности нижней части курка и заскакивает своим шепталом за боевой взвод курка.

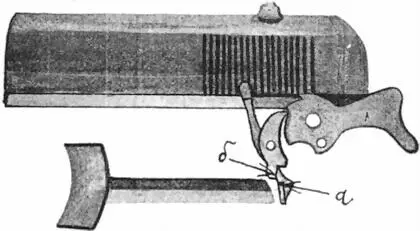

Рис. 33. Положение внутреннего предохранителя и спускового рычага в момент отхода кожуха-затвора назад после выстрела.

Курокотводится нижней частью кожуха-затвора назад; вращаясь около оси, он при помощи рычага утапливает верхний стержень боевой пружины и сжимает боевую пружину. Курок при отходе назад останавливается и удерживается на боевом взводе, когда шептало спускового рычага заскочит за него.

Ударникпри отходе кожуха-затвора назад освобождается от нажима курка на заднюю его часть и под действием пружины ударника возвращается в заднее положение, причем задняя часть ударника несколько выступает из задвижки, а боек прячется за передний обрез чашечки затвора.

При движении кожуха-затвора назад извлеченная из патронника гильза удерживается выбрасывателем у переднего обреза затворной части кожуха-затвора до момента встречи дна гильзы с отражателем, укрепленным с левой стороны задней части остова пистолета, после чего гильза выбрасывается в окно кожуха-затвора вправо вперед вверх.

Одновременно с выбрасыванием гильзы очередной патрон под действием пружины подавателя посредством подавателя и нижележащих патронов поднимается вверх и, упираясь в загибы стенок коробки магазина, останавливается, становясь своей шляпкой на пути обратного движения кожуха-затвора.

Движение кожуха-затвора назад ограничивается упором заднего обреза цилиндрического прилива снизу передней части кожуха-затвора в головку заднего стержня возвратной пружины, упирающегося в полукруглый уступ в остове пистолета.

После этого кожух-затвор под действием разжимающейся возвратной пружины начинает возвращаться вперед, посылая очередной патрон из магазина в патронник.

Следующий патрон при этом слегка приподнимается, причем движение его вверх ограничивается упором в нижнюю часть затвора.

Как только кожух-затвор упрется своим венчиком в задний выступ ствола «а» (рис. 30), ствол также начнет двигаться вперед, поднимаясь вверх задней частью, вращаясь на соединительной сережке, при этом выступы в верхней части ствола войдут в соответствующие пазы кожуха-затвора, и последний получит со стволом сцепление.

При прекращении нажатия пальцем на спусковой крючок, последний под действием уширенной части хвоста внутреннего предохранителя, на который давит среднее перо спусковой пружины, возвратится в исходное положение, внутренний предохранитель под действием этого же пера спусковой пружины поднимется уширенная часть хвоста внутреннего предохранителя заскочит впереди нижних выступов спускового рычага и будет упираться в них (рис. 32 и 33). Головка же внутреннего предохранителя поместится в углубление с нижней части кожуха-затвора (рис. 31, «а»).

После этого все части займут такое же положение, как и до производства выстрела, с курком, поставленным на боевой взвод.

Если бы спусковой крючок был отпущен до момента полного закрытия затвора и снова нажат, то курок все равно не мог бы спуститься с боевого взвода, так как внутренний предохранитель, будучи утоплен нижней частью кожуха-затвора, не дает возможности уширенной частью хвоста упереться в нижние выступы спускового рычага (рис.,№ 33).

Эта возможность появится лишь тогда, когда внутренний предохранитель сможет подняться кверху, т. е. когда кожух-затвор будет окончательно в крайнем переднем положении и сцеплен со стволом, только тогда внутренний предохранитель имеет возможность подняться, поместив свою головку в углубление с нижней части кожуха-затвора, так как это углубление точно будет приходиться против головки внутреннего предохранителя.
