связан с корпусом питателя пружины. В нижней части.

корпуса укреплен ороситель, предназначенный для до-

полнительного смачивания сетки грохота с ячейками 3,5 *

3,5 мм. В верхней части корпуса, на винтовых на-

правляющих, установлен бункер, куда загружают пробу, в

нижней части которого расположены штыри для интен-

сификации дезинтеграции и отверстия для первичного

грохочения. При повороте бункера по часовой стрелке

относительно вертикальной оси между ними и днищем

образуется кольцевая щель длиной 35 мм для разгрузки

крупной фракции. В верхней части бункера установлен

поворотный омыватель для обмыва ендовок и подачи воды в

бункер. В нижней части вала питателя закреплен штифт,

который передает вращение валу, и грибок, предохраняющий

центральное отверстие центробежного сепаратора от

выливания шлама в процессе работы. Питатель соединен

426

Приложения

с рамой прибора на подшипниках скольжения и может

поворачиваться относительно горизонтальной оси.

Сепаратор

центробежный

служит

для

получения

концентрата фракции менее 3 мм из исходной пробы. Кор-

пус сепаратора закрепляется на раме промывочного прибора

болтами. В корпусе, на подшипниках качения, смонтирована

чаша, в которой установлена резиновая футеровка с

нарифлениями, служащая для улавливания тяжелой

фракции. В днище сепаратора имеется центральное

отверстие, в которое после освобождения сетки грохота от

шлама, поворота и откидывания бункера-питателя смывается

концентрат. Под отверстием перед пуском прибора

устанавливается доводочный лоток или другая емкость для

сбора концентрата. В процессе работы прибора отверстие

перекрыто валом питателя.

Вращение чаши осуществляется от электродвигателя при

помощи клиноременной передачи.

Цельносварной лоток предназначен для направления

эфелей с сепаратора и крупной фракции с виброгрохота на

шлюз. В лотке предусмотрено устройство дополнительной

подачи воды для обмыва лотка.

Шлюз служит для улавливания самородков. На его

днище установлены трафарет и резиновый мат. Шлюз

снимают для обмыва трафаретов.

Система водоснабжения состоит из насоса типа

"ГНОМ-10-10", проходного крана, распределителя и со-

единительных рукавов; служит для подвода и распределения

воды для узлов промывочного прибора. Наличие

распределителя позволяет производить регулировку количе-

ства подаваемой воды на различные участки промприбора.

Проходной кран имеет дварабочих положения. Первое

положение (вертикальное) — вода подается в центральную

систему: на омыватель мерного бачка, под импеллер, на

ороситель грохота и для обмыва лотка. Второе положение

(горизонтальное) — вода подается в рукав для обмыва ре-

зиновой

футеровки

центробежного

сепаратора.

Электрооборудование прибора "Проба-2м" состоит из элек-

тродвигателя (1,5 кВт, 1500 об/мин.), автоматического вы-

ключателя, двух магнитных пускателей, двух пусковых

427

Энциклопедия кладоискателя

кнопок, понижающего трансформатора и подводящего

кабеля. Служит для питания промприбора, насоса и

освещения рабочего места в ночное время.

Шлюзы

Описание. Шлюз (рис. 61) представляет собой длин-

ное, сравнительно узкое и глубокое корыто, обычно с на-

рифленным днищем. Песковый материал, содержащий в

себе небольшое количество ценного тяжелого минерала,

перемещается водой по шлюзу, причем тяжелый материал

осаждается между нарифлениями и задерживается ими,

между тем как легкий удаляется в сливе у нижнего конца

шлюза. Шлюзы получили широкое распространение во всех

странах света при промывке золотоносных песков, в

меньшей степени — при разработке на оловянных приисках

(касситерита) и лишь изредка — при других операциях: как,

например, при извлечении металлической меди и латуни из

литейных отходов и т. п.

Размеры и конструкции зависят от масштаба вы-

полняемой работы. Шлюзы, применяемые при разведках на

небольших горных разработках, имеют обычно 0,3 м в

ширину и в глубину и состоят из 12 отделений (корыт)

длиной в 3,6 м каждое, с выступами, которые заходят при-

мерно на 100 мм в соседнее корыто при установке их в ряд.

Иногда предпочитают устраивать соединения корыт впри-

тык с перекрытием; так делается из тех соображений, что

такие стыки менее подвержены закупоркам, чем раздвижные

соединения. Для бортов и днищ небольших шлюзов обычно

пользуются досками толщиной в 25 мм и брусьями 50 * 75

мм или 50 * 100 мм для скреплений (рис. 61). Такие корыта

служат в течение одного сезона (4-6 месяцев) и редко —

более одного года при непрерывной работе. Шлюзы,

предназначенные для постоянной работы, делаются с дни-

щами и боковыми бортами у днища из досок в 38-75 мм,

верхние борты — из досок в 25-75 мм; обычная длина — 3 м;

ширина зависит от количества проходящего через шлюз

428

Приложения

твердого материала и воды, от наклона корыта и характера

тяжелого минерала и песка.

304,8

355.6

план 304.8

разрез по высоте

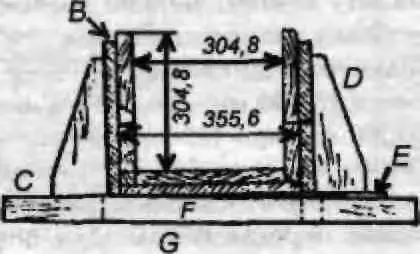

Рис. 61. Шлюз (размеры на рис. указаны в мм).

А — длина ящика 3-6 м, ширина с узкого конца —

0,3 м. глубина — 0,275 м, уклон ящика — 0,25 м;

В - прокладка для холста для предупреждения

утечки воды;

С - круглый болт диаметром 38 мм;

D - связка 50 * 100 мм;

E - клин для стягивания ящика;

F - деревянный брусок (лежень) 50 * 100 мм;

G - стенки и днище ящика в 1/15 н. в., со строгаными

стенками;

связки нетесанные 50-100 мм. две на ящик;

разрез с указанием деталей связки.

Производительность шлюза в отношении расхода

воды. Буви сообщает следующие данные. Шлюз шириною

1,8 м, глубиной 0,91 м, с наклоном в 4-5 % может пропустить

от 85 до 200 м куб. воды в минуту; при ширине 1,2 м и

глубине 0,76 м — от 34 до 64 м куб. при наклоне в 2,1% и 85

м куб. при наклоне в 4%; при ширине 0,91 м и глубине

429

Энциклопедия кладоискателя

0,76 м — от 25,5 до 42,5м куб. — при наклоне в 1,5%.

Принимая глубину воды в корыте равной половине общей

глубины шлюза — что является обычным положением,— мы

видим, что эти числовые данные соответствуют средним
