видов нарифлений.

Молин дает описание нескольких видов нарифлений,

применяемых в Австралии. Так называемое венецианское

нарифление кое-где применяется в России. В некоторых

гидравлических разработках первичной золотоулавлива-

ющей поверхностью служит естественная поверхность самой

залежи или эта же самая поверхность с устроенными на ней

грубыми нарифлениями в виде поперечных канавок. Наклон

должен быть больше (вдвое больше, по словам Вильсона),

чем в деревянном шлюзе при одинаковом материале.

Хэтчинс дает описание применяемого в Сибири нарифления,

состоящего из листового решета с отверстием в 19 мм,

установленного на расстоянии 75 мм от днища.

В качестве золотоулавливающих поверхностей при-

менядись также различные материи, кожи с волосистой

поверхностью, кокосовые маты и дерн. При таких по-

верхностях исходный материал не должен быть крупнее 1-2

мм.

Сравнение различных типов нарифлений. Класси-

фицировать виды нарифлений в отношении их способности

к выполнению различных функций возможно лишь в самых

общих чертах. Нарифления, представляющие равномерно-

шероховатую поверхность относительно мелкого строения,

оказывают максимальное сдерживающее действие на

нижний слой, но не вызывают волнения на поверхности

воды, а между тем, это волнение желательно

436

Приложения

для улавливания золота. Поперечные рифли, образующие

сплошную перегородку поперек днища шлюза, представляют

максимальную защиту осевшему материалу, а также

вызывают

энергичное

разрыхление,

способствующее

концентрации, но они задерживают продвижение песка, а

следовательно, понижают производительность. Продольные

нарифления слабее задерживают нижние слои потока и

оказывают меньше сопротивления движению песка; но, с

другой стороны, они представляют минимальную защиту

осевшему материалу и более подвержены изнашиванию.

Продолжительность службы различных типов нарифлений,

легкость маншпуляций при снятии нарифлений и замене

изношенных рифлей новыми являются важными факторами

при оценке и сравнении различных типов. Во многих случаях

решающим фактором является наличность того или иного

материала для нарифлений.

Наклон шлюзопровода зависит от характера песка

и золота, от типа нарифлений и от количества воды. Плоский

галечный песок требует более значительного наклона, чем

песок с зернами округлой или сферической формы; круп

ный песок требует большего наклона, чем мелкий. Очень

тонкое золото, находясь во взвешенном состоянии, уносится

водой при крутом наклоне и соответствующей большой

скорости потока — в особенности, когда в материале со

держится много глины и грязи; с другой стороны, умеренно

тонкое золото лучше всего улавливается потоком воды с

перепадами, а это условие достигается при крутом

наклоне. Задерживающие и поперечные рифли, применяемые

для

дезинтеграции

глинистых

и

сцементированных

песков, требуют более крутого наклона, чем продольные

или брусковые рифли. При ограниченном притоке воды

необходим крутой наклон, если требуется обработать мак-

симальное количество песка. При одном и том же количестве

воды узкие шлюзы, само собой разумеется, требу

ют меньшего наклона, чем широкие. Как общее правило,

следует устанавливать шлюз с таким наклоном, чтобы

поток воды уносил породу и не давал песку скопляться

между нарифлениями, но чтобы сила его не превышала

этих пределов.

437

Энциклопедия кладоискателя

Буви указывает, что обычный наклон шлюза длиной в

3,6 м составляет от 150 до 162 мм и от 225 до 300 мм при

обычном содержании глины в песке. Галька округлой формы

с большим содержанием глинистых и землистых примесей

может быть пропущена по наклону в 14 мм на метр, но

лучше принять наклон до 44 мм на метр для увеличения

производительности и сокращения рабочей силы, требуемой

для выработки крупного булыжника. При крупном песке

требуется наклон от 40 до 70 мм на метр и значительно

больше воды, чем при мелком песке.

Согласно Ван-Уагенену, наклон шлюза при обработке

средней величины песка определяется по формуле:

где F — величина наклона в метрах на километр,

V — скорость в м в секунду,

Р — величина смоченного периметра корыта в м,

А — площадь поверхности потока в м кв.

Вильсон дает следующую формулу Чези для опре-

деления скорости V в мм в секунду, требуемой для пере-

движения крупной гальки среднего диаметра d в мм и уд.

веса g:

Перрет говорит, что сибирский галечный песок в не-

отсортированном виде требует наклона в 450 мм на корыто , в

3,6 м (125 мм на метр).

Шлюзы для обработки песков, содержащих олово, ус-

танавливаются обычно с меньшим наклоном.

Длина шлюза зависит, главным образом, от характера

золота, а отчасти — от размеров и наклона корыт и от типа

нарифлений. Крупнозернистое золото оседает легко и легко

задерживается в нарифлениях, а тонкое и пористое золото

относится потоком воды на большие расстояния.

Минимальная длина для относительно глубоких и

узких шлюзов составляет от 130 до 140 м, на некоторых

разработках шлюзопровод тянется на сотни метров, но такое

438

Приложения

устройство чаще всего имеет в виду переброску "хвостов" на

удобное место.

Пороги между корытами высотой до 300 мм приме-

няются для раздробления сцементированного и глинистого

песка и для осаждения золота в нарифлениях.

Изгибы шлюзопровода уменьшают скорость потока и

вызывают отложения твердых веществ и заливание шлюза.

Вильсон рекомендует увеличивать высоту наружного

края корыт на 12 мм на каждый градус изгиба и увеличивать

наклон на некотором протяжении (в 2-3 корытах) ниже

изгиба.

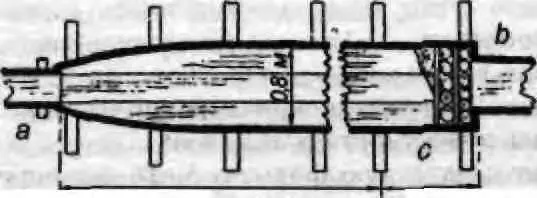

24 м

3,6 м

план

разрез по высоте

Рис. 63. Ящики для грязи;
