шириной

442

Приложения

736 мм, глубиной 460 мм, длиной 85 м, при наклоне в 0,095

м на 1 м, с нарифлениями из балок таврового сечения и рель-

сов, уложенных подошвой кверху и расположенных в про-

дольном и поперечном направлениях, пропускал 841 м куб за

18 часов и давал извлечение в 96%, из которых 88,3% при-

ходилось на первую треть шлюза. Ван-Вагенен дает от 76,5

до 152,9 м куб обыкновенного песка на одного рабочего за

10-часовой рабочий день, и от 40 до 61,2 м куб сцементиро-

ванного песка, но эти данные относятся лишь к рабочим,

работающим на самих шлюзах, и сюда не включена рабочая

сила для подачи материала в корыта. Хэтчинс дает примерно

4,19 м куб за один рабочий день при работе лопатой, а

Пурингтон — от 2,1 м куб за 10 час, при наличии в

материале крупной гальки — до 9,17 м куб.

Планилла

Планилла представляет собой мексиканское ус-

тройство, встречающееся также в Китае и Вест-Индии. Оно

состоит из выгнутой наклонной поверхности, которой в

определенном месте придается шероховатость. Изо-

браженный на рис. 64 аппарат сделан из кирпичной кладки и

бетона и имеет бетонированное днище, где происходит

концентрация. При устройстве днища пользуются также

кирпичом, деревом и дерном, последний повернут корнями

кверху. Наклон и изгиб поверхности бывают самыми раз-

личными.

Барон перечисляет материалы, требующие для

устройства планиллы, изображенной на рис. 64: 1 бочка

цемента, 454 кг извести, 4,5 т дробленого кирпича и доста-

точно крупные камни для стенок и фундамента. Рабочая

сила: один каменщик с двумя подручными в течение 5 ра-

бочих дней.

Ход работы. Партия дробленой руды засыпается

лопатами в верхнюю часть аппарата; руда продвигается

вперед небольшими порциями и промывается водой, по-

даваемой из шланга навстречу продвигаемому материалу.

Грубый (первичный) концентрат, остающийся на наклонной

443

Энциклопедия кладоискателя

поверхности после этой предварительной промывки,

перебирается и переворачивается, крупный материал сгре-

бается кверху. Тонкие слои обедненной руды, оставшиеся

после промывки и переборки, тщательно счищаются и уда-

ляются. Концентрат накапливается в виде слоя, начиная с

того места, где изменяется изгиб наклонной поверхности;

ниже, доходя до уровня воды, отлагаются промежуточные

продукты; "хвосты" отмываются в зумпф. Промпродукты

подвергаются вторичной промывке одновременно с даль-

нейшим дроблением или без него.

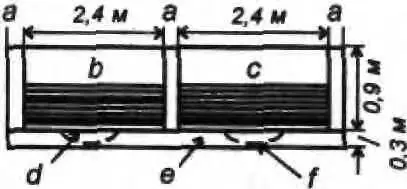

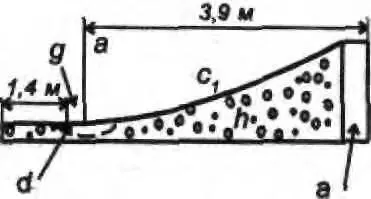

Рис. 64. Планилла:

J

а — перемычка,

b — нарифления,

с — наклонная поверхность,

с, — рифленая поверхность,

d — углубление 1,2 м диаметром,

е — бетон,

f — 75 мм ловушка, покрытая ситом,

g — водосток,

h — бетон.

Характеристика работы. На руднике Сан-Роберта,

(Сакатекас, Мексика) серебряная дробленая руда с примесью

известняковой; кремнистой породы и небольшим со-

держанием железных и медных сульфидов, тщательно про-

444

Приложения

сеянная через сито, обогащалась с концентрацией 5:1 в ко-

личестве от 0,9 до 1,8 т за 9-часовой рабочий день при одном

рабочем и двух подручных. Из руды с содержанием серебра

227 г на тонну получается концентрат, содержащий 707-1134

г серебра, а из руды с содержанием 349 г — концентрат,

содержащий 1360-1700 г; однако эти результаты следует

признать исключительно благоприятными; получались они

благодаря тщательной классификации исходного материала,

внимательному надзору за работой и правильной постановке

дела. Обычно при такой руде перерабатывается от 0,45 до 0,9

т в рабочую смену с концентрацией 3:1 или 3,5:1 и

извлечением от 50 до 60%.

Коллинс дает описание подобного же устройства с

кирпичной поверхностью для крупной руды и с деревянной

поверхностью для очистки тонкого промпродукта, по-

лучаемого с первого аппарата: они применяются в Китае для

обработки оловянной жильной руды. Концентрат вторично

промывается на лотках.

Концентрация отслоением. Концентрация мелкого

материала на относительно гладкой наклонной поверхности

в тонком слое воды является естественным развитием

способа промывки в шлюзах - "плосконях" на стреиках и

планиллах. Слоеобразующие неподвижные столы, холщевые

столы

и

вращающиеся

круглые

столы

являются

постепенными стадиями этого развития. Первое применение

слоеобразующих столов относится ко времени Агриколы;

это устройство в настоящее время устарело, и не

применяется в современных установках, однако оно и сейчас

оказывается полезным для предварительной обработки руды

в отдаленных местностях. Стационарный стол с пользой

применяется в небольших, дешевых установках. Наиболее

усовершенствованными типами слоеобразующих обога-

тительных аппаратов являются вращающиеся столы на

миссурийских свинцовых фабриках и юго-западных медно-

обогатительных установках.

Промывные барабаны, устанавливаемые на драгах,

имеют диаметр от 2,5 до 3 м, длину — от 12 до 13 м и очень

тяжелую конструкцию.

445

Энциклопедия кладоискателя

Промывочный барабан

"Нью-Сенчери"

Разрыхляющей поверхностью служит решетка, состоящая

из тяжелых продольных брусков а , лежащих на

двух тяжелых ступицах со спицами b , укрепленных на

центральном валу. С наружной стороны решетки натянута

сетка и расположены подъемные ковши c. Весь агрегат

установлен в неглубоком чану. К внутренней стороне

конического разгрузочного конца прикреплен литой

гребок d , поднимающий и разгружающий мытый, остав-

шийся на сите продукт. Просеявшийся через сито продукт

поднимается ковшами и разгружается на щит е . Взвешенный

в воде мелкий материал сливается по этому же

щиту,

уровень

воды

в

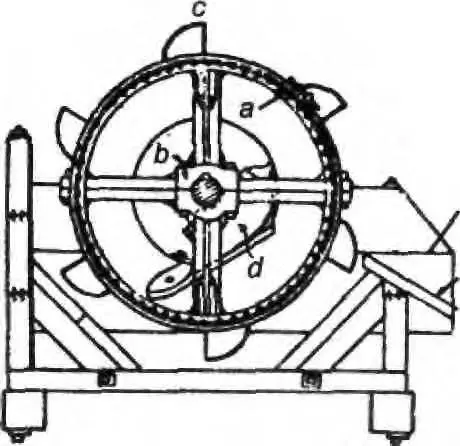

Рис. 65 . Промывочный барабан "Нью-Сенчери"

Диаметр барабана — 1020 мм, длина — от 1,22 до 2.44

м, Производительность, по данным завода, выпускающего

эти аппараты, составляет от 70 до 270 т за 24 часа при

мощности от 4 до 6 л. с.
