Пользуясь присосками П 6, П 7и П 8, целесообразно проводить опыты в условиях, когда лицо испытуемого обращено вверх, а фиксационная точка для второго глаза находится на потолке. Для этой цели может быть приспособлено кресло с низкой спинкой и регулируемым устройством, поддерживающим голову в нужном положении.

В зависимости от задач, поставленных экспериментатором, записи движений глаз могут производиться на подвижном или неподвижном светочувствительном материале. Записи на неподвижную фотобумагу или пленку производятся в затемненной комнате, в которой освещен направленным пучком света только объект восприятия, расположенный на фоне черного бархата. Обычно для опыта фотоматериалы закладываются в кассеты и открываются только на время записи. Чтобы облегчить дальнейшую обработку записей, фотобумага или пленка должны иметь довольно большие размеры, приблизительно 30 X 40 см. Соответствовать этому должны и размеры кассет. Чтобы уменьшить засветку светочувствительного материала и продолжительность опыта, пользуются кассетами, которые легко и быстро открываются и закрываются в затемненной комнате. При записи на движущийся светочувствительный материал (осциллографическую бумагу) пользуются обычными фотокимографами. Однако в обычных фотокимографах скорость осциллографической бумаги не превышает 20—30 см в секунду, длина щели равна всего 12—15 см. В то же время при изучении многих движений глаза необходимы скорости, близкие к5мв секунду, и длина щели, равная 25—30 см. Указанные технические условия удов-

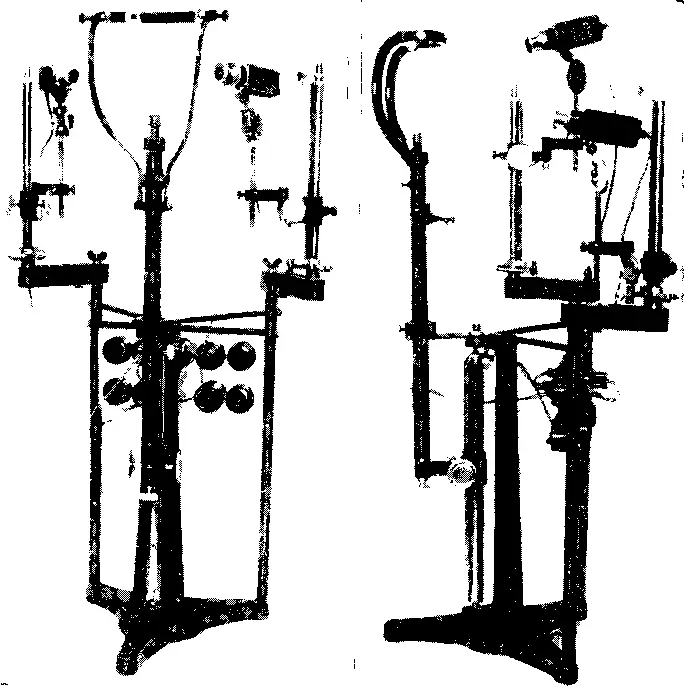

Рис 21.Установка, используемая при записи движений глаз

летворяются примитивной и несколько видоизмененной моделью фотокимографа, изготовление которой не представляет особых трудностей и не требует подробного описания. В основе такого фотокимографа лежит большой барабан, на котором в темноте закрепляется широкая осциллографическая бумага. Диаметр барабана равен 50—60 см, а высота определяется

Рис. 22.Плексигласовая маска для укрепления вспомогательных устройств, используемых в опытах с присосками

шириной осциллографической бумаги, которая не должна быть уже 25—30 см. Ось барабана через коробку скоростей или редуктор соединяется с электромотором. Вся конструкция прикрывается светонепроницаемым фанерным чехлом с щелью, окруженной козырьками, препятствующими попаданию на барабан рассеянного света. Коробка скоростей позволяет изменять скорости вращения барабана. При этом линейные скорости осциллографической бумаги могут изменяться от нескольких сантиметров до нескольких метров в секунду. Повторные обороты барабана приводят к тому, что записи накладываются одна на другую, и при этом всегда наступает момент, когда необходимо прекращать опыт, иначе вся картина станет слишком запутанной и сложной для анализа. Чем больше скорость, тем короче должен быть опыт. Когда скорость осциллографической бумаги равна нескольким метрам в секунду, многие записи не должны продолжаться свыше 10—20 секунд.

Когда возникает потребность укрепить на лице испытуемого какое-либо устройство, необходимое в опыте или облегчающее работу, на него надевают плексигласовую маску, изображенную на рис. 22. Маска плотно облегает лицо и голову и хорошо держится на ней. В плексигласе находится ряд отверстий с резьбой, в которых экспериментатор может закреплять нужные устройства.

Кроме всего перечисленного, в работе с присосками используются приборы, широко известные в лабораторной практике.

15. Техника эксперимента с присосками

Присоска не может находиться на глазу испытуемого больше нескольких минут. После того как присоска прикреплена к глазу, работа складывается из двух частей: настройка аппаратуры и самый эксперимент. Во многих случаях настройка аппаратуры довольно сложна и отнимает много времени. Чтобы уменьшить это время, экспериментатор обязан очень тщательно готовиться к каждому опыту.

Подготовка к работе с присосками начинается с подбора испытуемых. У испытуемых должны быть большие глаза и большой разрез глаз, а конъюнктива здоровой и не раздражающейся под действием дикаина.

Готовясь к опыту, экспериментатор прежде всего составляет подробный план опыта, подготовляет всю необходимую аппаратуру и дает задание испытуемому. Испытуемый усаживается к подбороднику или в соответствующее кресло. Проводится предварительная настройка всей аппаратуры, проверяется ее готовность. Это особенно важно при записи движений глаз на неподвижную фотобумагу или пленку. Правильное расположение объекта восприятия и кассеты относительно испытуемого упрощает опыт и уменьшает искажения.

Затем экспериментатор заготовляет полоски лейкопластыря для фиксации век. Ширина каждой полоски равна 12—15 мм, длина — около 10 см .

Обычно для фиксации век одного глаза бывает достаточно двух полосок. Готовые полоски лейкопластыря раскладываются на чистом листе бумаги. Весь листок с полосками кладется на какую-нибудь постоянно подогреваемую поверхность с температурой 60—80° С, где и хранится до момента употребления. Подогретый лейкопластырь прочнее приклеивается к коже и надежнее фиксирует веки.

Далее, экспериментатор протирает веки, лоб и щеки испытуемого ватой, слегка смоченной в спирте, что делает кожу сухой и чистой. Затем в конъюнктивальный мешок глаза он пускает 2—3 капли однопроцентного раствора дикаина, сухой ваткой вытирает слезы и через 1—2 минуты приступает к фиксации век.

Фиксируются веки следующим образом. Испытуемого просят закрыть глаз и прижимают один конец полоски лейкопластыря к верхнему веку так, чтобы она касалась ресниц. Сжимая двумя пальцами кожу века, прикрытую лейкопластырем, оттягивают ее вместе с лейкопластырем от глаза, пока между пальцами не образуется вертикальная складка. Сжимая складку, добиваются прочной связи лейкопластыря с кожей. Натягивая второй конец полоски лейкопластыря, поднимают веко до нужного положения и фиксируют его, приклеивая полоску ко лбу. Точно так же закрепляют и фиксируют нижнее веко, приклеивая полоску лейкопластыря к щеке. Если на голове испытуемого находится маска (рис. 22), полоски лейкопластыря приклеиваются к маске. На рис. 23 показано положение век для случая работы с присоской П 1 . На рис. 24 показано положение век при работе со всеми остальными типами присосок. В первом случае, как это видно на рис. 23, веки растягиваются в основном в височной части глаза. Во втором случае лейкопластырь приклеивается к центральной части каждого века и растягиваются они почти симметрично относительно зрительной оси.
