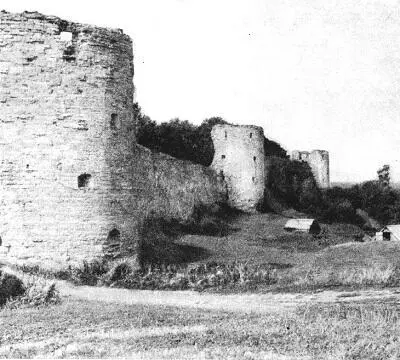

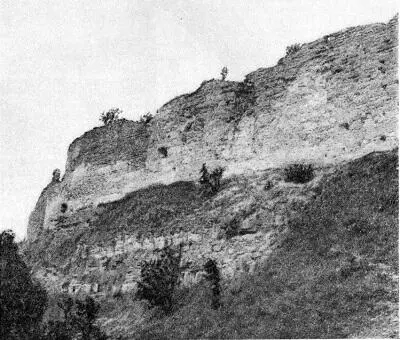

Это замечание довольно справедливо. С той стороны, где из-за крутизны склона скалы приблизиться вплотную к крепости почти невозможно, башен нет; здесь имеется только стена, стоящая непосредственно на кромке обрыва (рис. 4). Там же, где склон более отлогий и подход к крепости вполне< осуществим, башни есть (рис. 5). Следовательно, строя Копорскую крепость и создавая ее круговую оборону, зодчие исходили из условий естественного окружения известняковой скалы и возможностей ее штурма.

Подобное расположение башен имеется в Изборске, Острове и Порхове, т. е. в крепостях, выстроенных в основном в XIV в. [507]У них башни тоже стоят там, где естественных преград нет, и отсутствуют, где они имеются [508]. Повторение такого принципа расположения башен в Копорье говорит, возможно, об устойчивости древних традиций построения городовой обороны в зависимости от места расположения крепости. Возможно также, что старая новгородская твердыня конца XIII в. оказала существенное влияние на планировку Копорской крепости конца XV в. — начала XVI в. [509]

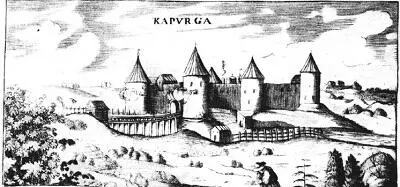

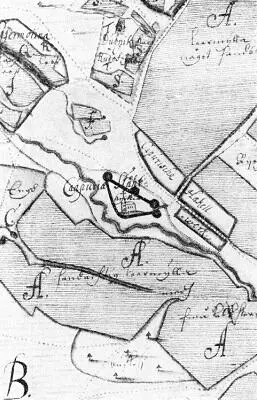

Однако на гравюре XVII в. (рис. 6), иллюстрирующей сочинение Адама Олеария [510], крепость Копорье воспроизведена не с четырьмя, а с 5 башнями; шатер пятой башни выглядывает из-за стен. Кроме того, на плане первой половины XVIII в. (см. рис. 3) небольшой участок юго-западной стены крепости (в районе ее изгиба) изображен совершенно по-иному, чем вся стена в целом, а в экспликации к плану указано, что в этом месте имеется «брешь», а рядом — «рухлое место». Вместе взятое, это может навести на мысль о существовании еще одной, т. е. пятой башни. Однако на рукописной шведской карте 1677–1678 гг. [511]Копорская крепость изображена с 4 башнями (рис. 7), что исключает возможность такого предположения и говорит о неточности в этом отношении гравюры XVII в. Нет никаких признаков пятой башни и в натуре. Отсутствие же куска стены в данном месте объясняется, очевидно, ее частичным разрушением; на черновом схематическом плане П. П. Покрышкина имеется указание, что тут находится брешь, «пробитая батареей» Петра I в 1704 г., и сказано, что после появления этой пробоины, шведы, захватившие крепость еще в начале XVII в., сдались «без штурма».

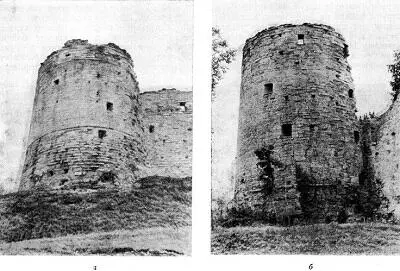

Копорские башни цилиндрические, круглые в плане. Три из них стоят по углам крепости, а одна — почти в центре северо-восточной стены. В целях флангового прострела прясел стен они поставлены с сильным выносом в сторону поля [512]. Вынос их настолько велик, что они как бы отрываются от стен. Сложенные из хорошо отесанных крупных блоков местного девонского известняка (плитняка) на известковом растворе с большим количеством мелкого песка и скрепленные толстыми деревянными связями [513], эти башни чрезвычайно мощны и монументальны (рис. 8).

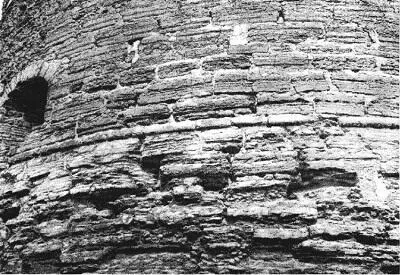

При толщине стен у основания около 5 м и внешнем диаметре более 13 м башни достигают высоты 20 м. Их нижние, немного расширяющиеся цокольные части, так же как это было у башен Ладожской крепости [514], отделены слегка выступающими профилями — неправильными грубыми валиками, вернее, полками с обколотыми углами (рис. 9). Раньше эти тяги переходили на стены; остатки одной из них можно видеть около средней — северо-восточной — башни.

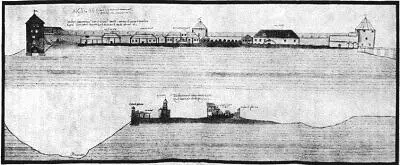

Внутри башни делились на 5 ярусов. Пространство каждого из них немного расширялось по отношению к нижележащему за счет поярусного сокращения толщины башенных стен. Продольный разрез крепости на чертеже 1730 г. [515](рис. 10) показывает, что первые ярусы башен находились значительно ниже внутреннего уровня земли и были покрыты сферическими сводами. Между собой ярусы, видимо, не сообщались; в каждый из них шла каменная сводчатая лестница, соединявшаяся либо с боевым ходом примыкающих стен, либо непосредственно с двором крепости. Одна из таких лестниц спускается сейчас с уровня земли в сводчатый, почти полностью засыпанный подвал северо-западной угловой башни, а две другие — длинными, сплошными и не прерывающимися маршами выходят из сводчатого цоколя и второго этажа южной башни на примыкающие к ней юго-западную стену и огромную по размерам площадку юго-восточной стены.

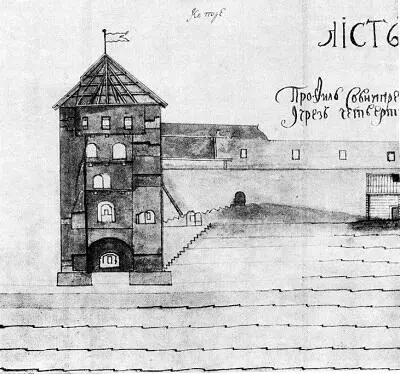

Верхние ярусы башен отделялись друг от друга «мостами» — плоскими деревянными перекрытиями (рис. 11). О их существовании говорят теперь небольшие поярусные уступы в кладке башенных стен, гнезда от балок, сохранившиеся в их толще, и отпечатки торцов бревен, оставшиеся в некоторых местах на обнажившихся массах связующего раствора. Расположение гнезд и отпечатков бревен показывает, что конструктивное устройство междуэтажных перекрытий башен было разным. В одних случаях это был сплошной бревенчатый накат, а в других — дощатые полы, уложенные на редко поставленные балки, ниже которых, примерно на расстоянии 1–1,5 м, находились вторые ряды балок, лежавших перпендикулярно верхним.

Следует отметить, что разное конструктивное устройство междуэтажных перекрытий встречается и в других, иногда даже более ранних памятниках русского оборонного зодчества. В этом отношении интересна, например, башня Луковка крепости Изборска. Перекрывавшаяся в нижней части каменным сводом, она была снабжена вверху тремя плоскими деревянными перекрытиями, причем балки двух нижних из них лежали параллельно друг другу и были перпендикулярны балкам третьего, самого верхнего перекрытия.
