Анатолий Кирпичников - Метательная артиллерия и оборонительные сооружения Древней Руси

По-видимому кладя балки ярусных перекрытий крепостных башен по-разному, вверху в одном направлении, а внизу — в другом, зодчие стремились, тем самым, прочнее связать их стены. Широкие гнезда от бревенчатых балок перекрытий в какой-то степени ослабляли конструктивную прочность каменной кладки стен и делали их более слабыми по сравнению с другими, не имеющими таких гнезд. Плановая форма башен тут не играла никакой роли; сказанное относится как к круглым, так и к квадратным башням. Впрочем известны случаи, когда балки всех междуэтажных перекрытий крепостных башен клались только в одном направлении, параллельно друг другу — как соседним балкам, так и нижележащим.

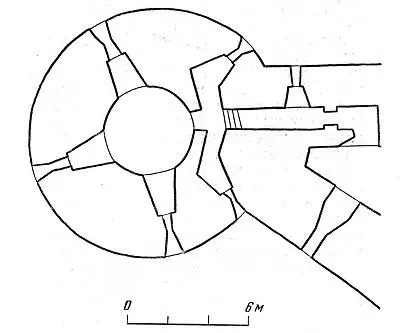

Изнутри стены копорских башен снабжены специальными камерами — печурами, соответствующими их ярусам (рис. 12). Последние везде сводчатые, преимущественно с лучковыми перемычками, и только в пятых этажах, где толщина стен резко уменьшается, печур нет; здесь вместо них имеются широкие прямоугольные бойницы, перекрытые массивными каменными плитами. Таких бойниц значительно больше, чем печур; в угловых северо-западной и южной башнях их, например, по шесть. Печур же в нижних ярусах башен одна или две, а в верхних — три или четыре. Внутрь башен печуры сильно расширяются, а к центру их стен — суживаются. Внизу, в цокольных и вторых ярусах печуры широкие, выложены из крупных хорошо отесанных по кривой камней. На третьих этажах печуры несколько уже нижних, слегка вытянуты вверх и сложены из более мелких камней; на четвертых же этажах печуры еще сильнее вытягиваются по вертикали, а их каменная кладка еще больше мельчает. По центру всех печур расположены узкие (около 17 см в свету), щелевидные отверстия прямоугольных бойниц, которые широким раструбом выходят наружу. Снаружи башен раструбы бойниц разные. Внизу, в цоколе и над ним, это широкие арочные отверстия, а в третьих ярусах — проемы с лучковыми перемычками. На четвертых же этажах раструбы приобретают почти квадратную форму со скругленными верхними углами. Так же как и перемычки внутренних печур, перемычки раструбов бойниц снаружи башен сделаны из простых, но хорошо отесанных камней.

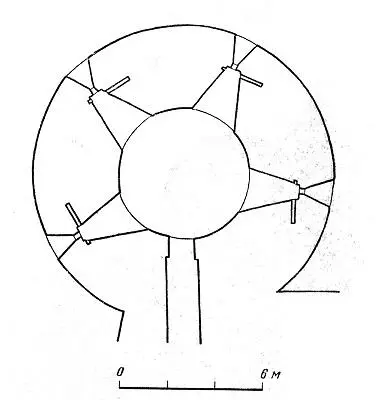

Первоначально изнутри печур бойницы башен прикрывались специальными ставнями. Сейчас о их существовании говорят небольшие отверстия шириной 30–32 см и высотой 40–45 см, расположенные в боковых гранях печур, в 10 см от бойниц, и уходящие в толщу башенных стен с одной стороны на 10–12 см, а с другой — на 97–105 см [516](рис. 13). Глубокие из этих отверстий служили гнездами, куда убирались засовы ставен при их отрытии, а мелкие — пазами, куда засовы вставлялись при закрытии бойниц. Аналогичные устройства имеются в церкви Иоакима и Анны начала XV в. в Можайске и в Набатной башне 1496 г. Ивангородской крепости [517]. Правда, там засовы не убирались в стены, и ими запирались не ставни, а двери и ворота. Однако, несмотря на это, во всех упомянутых памятниках принцип устройства запоров один и тот же; он соответствует принципу запора ворот современных деревенских дворов.

На стволах башен заметны следы поздней известковой побелки. Гравюра XVII в. и чертеж 1730 г. показывают, что над копорскими башнями возвышались шатровые крыши.

Стены Копорской крепости везде однородны. Почти полностью сохранившие свои первоначальные размеры, они достигают высоты 15–16 м при общей длине 500 м [518]. Их кладка идентична кладке башен. Она состоит из местного известняка, серого (изредка — красноватого или лиловатого) по цвету, и скреплена известковым раствором. Размеры камней везде разные; в одних случаях они широкие, толщиной более 30 см, а в других — тонкие, 2–3 см. Это обусловлено, вероятно, мощностью слоев разработанного карьера. Тонкие плиты употреблены в основном для выравнивания кладки. Последняя преимущественно горизонтальная, с выдержанной перевязкой швов, однако в некоторых местах небольшие камни положены и на ребро. Какого-либо существенного отличия, как это указывал П. П. Покрышкин, кладка юго-западной стены не имеет. Эта стена сложена также тщательно, как и противоположная — северо-восточная. Разница состоит только в том, что наружные поверхности стен осыпались в одних местах почти полностью, а в других — еще сохраняются их лицевые камни. Как и в башнях, эти камни уложены весьма аккуратно и имеют хорошо отесанные поверхности.

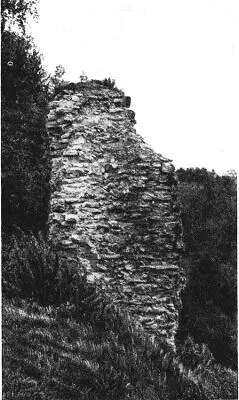

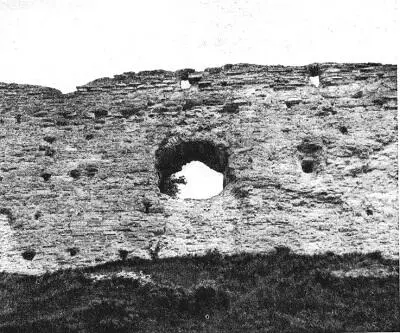

Юго-западная стена крепости, стоящая на краю обрыва, имеет в месте пролома толщину 3,2 м (рис. 14). Другие стены в нижних частях немного шире. Восточнее пролома юго-западная стена, очевидно, перекладывалась, так как здесь ее небольшой участок сложен на извести, замешанной с более мелким песком, а кладка несколько иная по своему характеру и имеет швы, отмечающие места стыкования с кладкой изначальной. Фундаментом для юго-западной стены служит каменистая порода скалы. Основание этой стены выложено уступом — в виде 2 ступеней. Рядом с южной башней в стене имеется печура с бойницей, подобной бойницам башен как по характеру кладки, так и по устройству запора. Несколько дальше бойницы находится большое арочное отверстие высотой 2,2 м и шириной 3,7 м (рис. 15).

Возможно, что это проем древнего вылаза: через него защитники крепости с помощью лестниц могли неожиданно спуститься в овраг и ударить в тыл осаждающим. Недаром около арки находится боевое отверстие. Снаружи вылаз был первоначально прикрыт тонкой каменной стенкой, которую разрушали при необходимости, а потом вновь выкладывали.

Небольшие заложенные арки виднеются также в юго-западной стене, близ угловой северо-западной башни и в восточном прясле северо-восточной стены рядом со средней башней. К востоку от второго — сильно поврежденного — арочного проема стена имеет какой-то выступ.

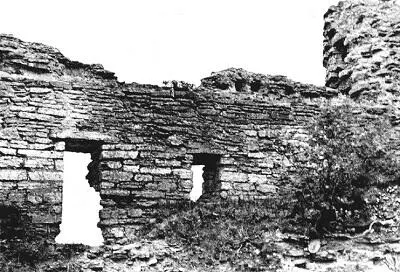

В первой половине XVIII в. по верху стен шел широкий боевой ход, прикрывавшийся с внешней стороны высоким парапетом. Остатки парапета имеют широкие прямоугольные бойницы, подобные бойницам верхних ярусов башен (рис. 16). Судя по чертежу 1730 г., бойницы имелись на всем протяжении парапета; они были расставлены ритмично на довольно больших расстояниях друг от друга. У северо-западной башни над бойницами парапетов северо-восточной и юго-западной стен имеются круглые отверстия — гнезда деревянных балок, лежавших попарно в одной плоскости (см. рис. 16). Отпечатки торца бревна диаметром 56 см находятся и в нижней части юго-западной стены на высоте 1,5 м от земли. По-видимому, это следы каких-то бревенчатых настилов, перекрывавших северо-западный угол крепости. Стены этого угла были, очевидно, несколько выше, чем в других местах, так как парапеты здесь более толстые, и на них имеются остатки более тонких стенок.
