На гравюре XVII в., опубликованной в книге А. Олеария, крепость Орехов изображена с 10 башнями; семь из них стоят на изломах стен, более или менее равномерно по их периметру, а три — на углах внутреннего отделения (рис. 22). Петр Петрей также сообщил, что Орехов выстроен «с семью крепкими площадками», на каждой из которых «поставлена башня», и прибавил при этом, что «тремя площадками» снабжена и изолированная часть крепости [558].

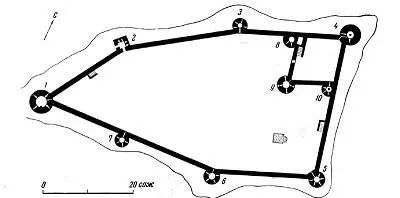

Нам известны только поздние названия этих башен — шведские и русские. Первые из них относятся к XVII в., ко времени оккупации Орехова шведами [559]. Вторые названия были даны башням взамен шведских в самом начале XVIII в.; они нанесены на планы Шлиссельбурга 1740 и 1741 гг. (рис. 23) [560].

В настоящее время башен сохранилось только пять; остальные пять уже не существуют. Одна из них, оборонявшая южную стену, была разобрана, очевидно, вскоре после 1702 г.; она есть на планах этого года и на гравюре А. Схонебека, а на чертежах 1734 г. [561]и 1740 г. показана уже пунктиром (см. рис. 20). Три другие — Меньшикова (Княжая), укреплявшая северную стену крепости, Светличная на северо-западном углу «цитадели» и Мельничная на ее восточном углу — были сломаны «по ветхости» в 1817 г. [562]. Позже была разобрана и пятая — Часовая (Колокольная) башня, стоявшая на юго-западном углу цитадели и «унижавшаяся» еще в 1817 г.

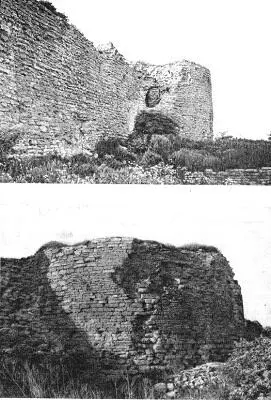

По поздним данным, все ореховские башни достигали первоначально высоты 12 сажен (25,6 м) [563]. В начале XVIII в. некоторые из них были, по-видимому, уже ниже; во всяком случае, Юст Юль обратил внимание только на наиболее высокие из них: «Над стенами, — записал он, — возвышаются четыре сильные укрепления — башни с оруднями, расположенными в 3 яруса» [564]. Об остальных же башнях он даже не упомянул. Сейчас сохранившиеся башни еще ниже, так как в начале XIX в. их «сравняли со стенами» [565](рис. 24).

Так же как в Копорской крепости, все ореховские башни стояли с сильным выносом вперед и хорошо фланкировали зажатые между ними стены. Они имеют преимущественно круглую форму и только Воротная (Государева) — прямоугольная в плане (рис. 25).

Светличная и Мельничная башни, принадлежавшие внутренней цитадели, были полукруглыми снаружи и круглыми внутри. Отсутствие у этих башен выступа наружу крепости, характер их примыкания к тыльным сторонам основных стен и направленность бойниц — все это говорит о том, что цитадель была сооружена позже самой крепости. Ее встройка могла произойти не позднее конца XVII в., так как цитадель описана уже Петром Петреем. Может быть, ее постройка была произведена шведами в один из захватов ими Ореховской крепости в первой половине XVI в., потому что такой прием не типичен для древнерусской военной архитектуры и характерен для западноевропейской фортикации [566].

Подобно стенам ореховские башни сложены из серого плитняка на известковом растворе и местами имеют вкрапления из валунов. В местах разрушений башен видно, что в толще их стен находятся бревенчатые связи. По расположению концов связей можно установить, что они уложены на разных уровнях по периметру стен башен. В местах пересечений связи соединялись врубками, так что в толще башенных стен имелись ряды своеобразных деревянных колец, скреплявших их кладку. В башнях есть и железные связи, расположенные преимущественно в их верхних частях и скрепляющие более позднюю кладку; эти связи не первоначальные.

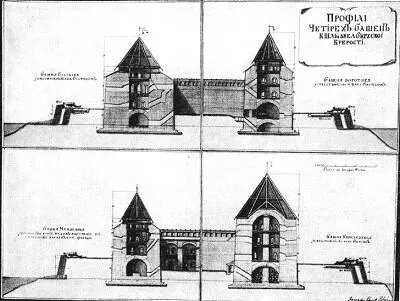

Представление об устройстве ореховских башен по их состоянию на начало XVIII в. дают чертежи 1739 г. [567], на которых они ошибочно показаны в разрезе кирпичными. Самой мощной из этих башен была башня Головина (Угольная). Ее стены толще стен всех других ореховских башен. Она стояла на остром углу треугольника крепости и внутри была разделена деревянными мостами на 3 боевых яруса (рис. 26, вверху слева). Внизу башни был глухой подвал, перекрытый каменным сводом.

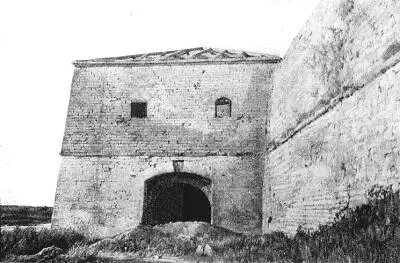

Воротная (Государева), прямоугольная в плане, башня (см. рис. 25) северо-западной стены крепости также делилась плоскими балочными перекрытиями на 3 яруса, но внизу у нее было уже 2 сводчатых помещения, расположенных одно под другим (см. рис. 26, вверху справа). Первое из них было глухим, а второе — проезжим и боевым.

В настоящее время Воротная башня, получившая в начале XIX в. новую облицовку, сохранила свою древнюю кладку только внутри. Поврежденная огнем гитлеровской артиллерии во время Великой Отечественной войны 1941–1945 гг. в верхней части и восстановленная вместе с четырехскатной крышей в 1952–1953 гг. [568], она близка по своему плановому устройству и расположению арок к Воротной башне Ладожской крепости. При подходе к входной арке Воротной башни крепости Орехов противник тоже оказывался повернутым правым боком к крепостной стене, а пройдя эту арку, он, чтобы выйти из нее во двор крепости, также должен был поворачиваться на 90 градусов.

Больше того, так же как и в Ладоге, ореховская Воротная башня не выступает внутрь крепости, а лишь примыкает снаружи к городовой стене и стоит не на углу, а в центре стены, несколько приближаясь к угловой круглой башне, расположенной против въездной арки. По-видимому, некоторое сближение этих двух башен обусловливалось характером обороны прохода в крепость.

В древности внешняя входная арка Ореховской крепости прикрывалась снаружи частоколом, изображенным на гравюре XVII в. В стенах башни до сих пор существуют пазы от подъемных решеток (герс). Раньше таких решеток было две. Кроме них, проезжая арка Воротной башни закрывалась дубовыми створными полотнищами. На одной из створ этих ворот была вырезана датирующая их надпись: «Anno 1649 dni 18 May less». Следовательно, створы относились к XVII в., но навешены они были, несомненно, на месте более древних [569]. Последние существовали еще в самом начале XVII в. Рассказывая о неудачном нападении шведов на крепость в феврале 1611 г., Матвей Шаум сообщал: «Главнокомандующий… велел придвинуть к воротам несколько таранов, которыми и разбиты были двое ворот». При этом он упомянул, что «осажденные опустили крепкую железную решетку», преградив тем самым путь неприятелю [570].
