В связи с этим мы не знаем, что произошло с Ямгородскими укреплениями в конце XV в. — начале XVI в., когда Москва создавала мощную оборону на северо-западе страны. В. А. Богусевич, говоря о создании в это время новой Копорской крепости на месте старой, мимоходом отметил, что одновременно были реконструированы и укрепления Яма [584]. На чем основано это утверждение, — не известно; отсутствие памятника не позволяет проверить его по натуре. Но, по-видимому, это действительно так, ибо для перестройки крепости в тот период было достаточно оснований.

В XV в. город Ям был экономическим и политическим центром Вотской пятины Великого Новгорода. Состоявший из собственно «города» и посада, делившегося на несколько частей, и имевший монастырь, церковь, 240 дворов и 332 человека жителей, он был крупным и многолюдным по тому времени населенным пунктом, который по своим размерам и количеству населения превосходил все города Вотской, Ижорской и Карельской земель [585]. Ям имел в это время и большое военное значение, так как сразу же после постройки первых каменных укреплений он стал играть в обороне Новгородской земли ту самую роль, которую до этого играла крепость Копорье. Естественно поэтому, что после подчинения Новгорода Москве в 1478 г. Ямгородская крепость первой половины XV в. уже не соответствовала своему назначению; ее стены и башни не были пригодны к применению артиллерии, не отвечали требованиям, которые предъявлялись тогда к оборонительным сооружениям, и не могли защищать крупный город, являвшийся административным центром и военной опорой большого пограничного района. В связи с этим, включая Ям в систему пограничных форпостов государства, Москва должна была реконструировать и его укрепления. Коренное отличие публикуемого ниже плана Ямгородской крепости от планов оборонительных сооружений XIV–XV вв. в Порхове, Острове и Изборске позволяет считать, что в конце XV в. — начале XVI в. укрепления Яма были не только реконструированы, но и полностью перестроены.

Судя по описанию А. Олеария, посетившего Ям в 1633 г., Ямгородская крепость была небольших размеров: «Укрепление это, — писал он, — хотя невелико, но окружено крепкою каменною стеною с восьмью круглыми башнями» [586]. Гравюра, иллюстрирующая это описание (рис. 33), показывает, что одна из башен была проезжей, что 5 башен имели высокие шатровые крыши и что стены были увенчаны прямыми, сильно вытянутыми по горизонтали, зубцами. К сожалению, эта гравюра дает возможность представить внешний облик Ямгородской крепости, но не ее плановую структуру. Литография И. Селезнева «Вид и план земляного вала в городе Ямбурге» [587], сделанная в начале XIX в., когда каменной крепости Ям уже не существовало, позволяет говорить лишь о плане более поздних Ямгородских укреплений. Снабженные сильно вынесенными вперед треугольными бастионами, эти укрепления появились на холме правого берега р. Луги только в начале XVIII в. [588], т. е. уже тогда, когда Петр I отвоевал обратно Ям у шведов (1703 г.) и переименовал его в Ямбург [589].

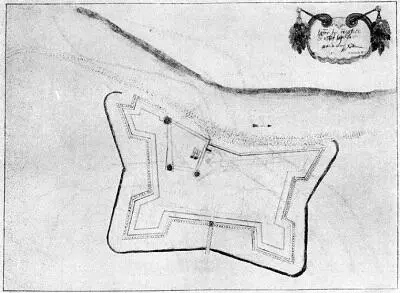

На «Плане крепости г. Ямбурга» первой половины XVIII в. [590]эта бастионная петровская крепость изображена почти в первоначальном виде (рис. 34). Ее основу составляли, по-видимому, земляные валы укреплений, окружавших в XV в. Ямгородский посад. Очевидно, эти посадские укрепления и изображены в виде пунктирного четырехугольника на рукописной шведской карте 1675–1676 гг. [591](рис. 35).

Однако и на шведской карте второй половины XVII в., и на плане Ямбургской крепости первой половины XVIII в. внутри земляных сооружений имеется еще маленький четырехугольник — небольшое укрепление в виде особого отделения. Такой же четырехугольник показан и на рукописной шведской карте 1689 г. [592]Ф. Ласковский называет его «замком» [593]. Из описаний Ямбурга середины XIX в. известно, что до 1762 г. у «замка», имевшего вид довольно правильного четырехугольника и именовавшегося «городком», были «по углам четыре каменные сторожевые башенки» [594]и ворота, обращенные на запад, в сторону Нарвы [595]. Очевидно, это и есть та самая крепость Ям, которая в первой половине XVI в. входила в систему внешней обороны Русского государства.

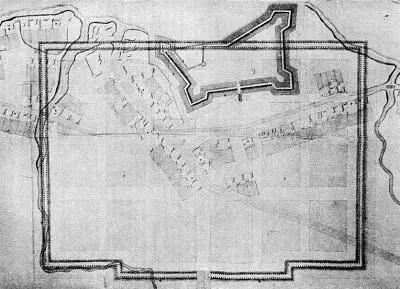

Представление о ней дает также «План города Ямбурга с положением крепости и прежних обывательских дворов» (рис. 36) [596]. Скопированный с какого-то, может быть, немного более раннего чертежа архитектурным учеником Иваном Ивановым, этот план может быть датирован 1761 г. [597]. На нем древняя Ямгородская крепость, помеченная литерой А и названная в экспликации «каменной крепостью», существенно отличается от крепости, описанной А. Олеарием и изображенной на его гравюре (см. рис. 33). Стоящая на обрыве правого берега Луги, крепость имеет вид неправильной трапеции, наиболее длинная сторона которой обращена в сторону водного пространства. В углах ее расположены довольно крупные в плане башни (рис. 37). При этом башен не восемь, как указано А. Олеарием и изображено на его гравюре, а только четыре. Две из них круглые, а две — прямоугольные. Стоят эти башни симметрично друг другу на противоположных углах.

Достоверность такой структуры сомнения не вызывает. В связи с этим можно предположить, что и в описании А. Олеария, и на гравюре в его сочинении изображены не только каменные укрепления Яма, но и деревянные. Последние, несомненно, существовали на земляных валах посада, выросшего к XVII в. за пределами «города» Ям конца XV в. — начала XVI в.

В начале XVIII в., когда в Ямбурге строились земляные бастионы, древняя каменная крепость Ям была дополнительно укреплена [598]и обращена во внутреннюю цитадель новой крепости [599](т. е. петровской, созданной на базе посадских валов древнего города Ям), а ее каменные стены исправлены [600]. Однако исправление их производилось не для восстановления старых форм, а с целью приспособления их к военным условиям того времени. В связи с этим в инструкции, данной Петром I в июне 1713 г. фельдмаршалу Шереметеву, указывалось на необходимость поправки ветхих мест древней крепости, о частичной разломке для «худобы» ее каменной стены, обращенной в сторону Луги, о подпорке столбами двух сводов наугольной башни, стоявшей «к полю», и о засыпке этой башни, сверху землей [601]. Эти работы были вскоре выполнены; в августе 1713 г. Шереметев уже доносил Петру I о приведении в «совершенство» новопостроенного города Ямбурга и о его боевых способностях [602].
