Архивные документы дают некоторое представление о ходе работ. 28 апреля 1656 г. 6 волоцких каменщиов «стали к башенному делу» [720]. К 1661 г. были сделаны, по-видимому, воротные башни и часть стен, так как в этом году «старец Михайло Кузнец у городовых больших врат обил железом створные два щита…, да через реку [Свиягу] в каменную стену решотку железную, да за большой больницей и кузнечные ворота обил железом» [721]. В основном же крепость была закончена в 1668 г., когда была составлена ее подробная опись [722]. К этому времени были возведены Вологодская, Казанская, Московская и Косая башни, построены стены между этими башнями и выведены прясла от Вологодской башни до стены «Старого города» длиной 95 м и от Косой башни до Большой Мереженной — длиной 86 м [723]. Однако Большая Мереженная башня, остаток стены между ней и Косой башней (длиной 41 м) и прясла между Большой Мереженной и Черной (Малой Мереженной) башнями (длиной 34,5 м) были тогда еще «в заводе» [724].

Окончательно «Новый город» был достроен в 1682 г.; в этом году кончаются отчетные документы о его строительстве. По-видимому, тогда же был завершен и ремонт старых укреплений. Во всяком случае, между 1668 и 1682 гг. была построена каменная ограда между Ловецкой и Свиточной башнями, заменившая деревянный тын, поставленный после 1663 г., и не был оставлен, очевидно, без внимания прибрежный участок стены, который в описи 1668 г. значится «пошатавшимся».

Таким образом, в целом «Новый город» строился 29 лет. Однако если учесть, что на последние 14 лет приходятся только окончание юго-западного угла стены, сломка 2 башен восточной стены Ивановского монастыря и возведение Кузнечной башни с достройкой 73-метрового прясла стены [725], то станет очевидным, что основные оборонительные сооружения Кирилловской крепости были воздвигнуты всего за 15 лет.

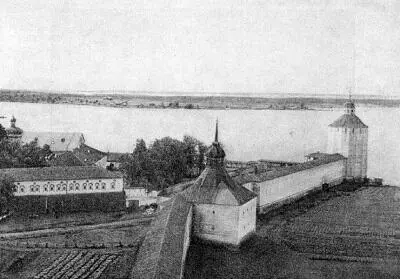

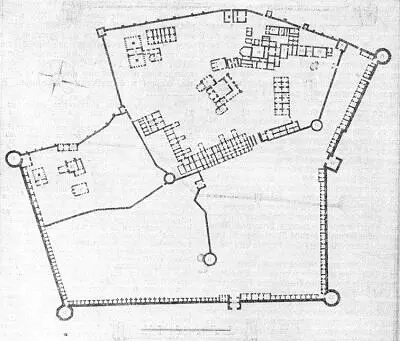

В результате строительства XVI в. Кирилло-Белозерская крепость приобрела в плане форму неправильного многоугольника; в виде такого многоугольника она и изображена на публикуемом нами плане конца XVIII в. (рис. 14) [726]. С 3 сторон крепость прикрывается глубокими водными протоками, озером и болотистыми низинами. Ее наиболее уязвимые стороны в свое время были усилены земляными валами; «перед восточной и западной стенами был вырыт ров, шедший зигзагом, что должно было усиливать расстройство рядов штурмующих. В поле перед рвом были насыпаны валы, причем перед Вологодской башней, наиболее открытой с сухого пути, они образуют характерную форму пятиугольного бастиона. Помимо валов и рвов, вокруг основания угловых башен шел тройной частокол, расположенный так. что его внешняя сторона обстреливалась через машикули башен [727]. Характерен также резкий излом западной стены с выступающими угловыми башнями (рис. 15); он говорит, что при постройке «Нового города» учитывался естественный рельеф местности и принималась во внимание необходимость флангового обстрела подходов к проездным башням.

В результате постройки новых крепостных стен площадь монастыря увеличилась с 6 до 12 га. Это был своеобразный «город», выстроенный словно по единому плану. Внутри его, кроме каменных и деревянных культовых, жилых и хозяйственных построек, находились роща, луга, огороды, речка Свияга, разветвленная сеть дорог с несколькими мостами и старые укрепления XVI в.

Крепость была построена таким образом, что ее каждая часть в случае необходимости представляла самостоятельный укрепленный район: Большой монастырь, Ивановский монастырь, Острог. От Мясницкой башни Острога к северной стене «Нового города» шла «деревянная, рубленая двойная стена» длиной 35 м, шириной 3 м [728]. Благодаря этому создавались еще две обособленные части: северо-западная и северо-восточная (см. рис. 2). Таким образом, оборона крепости была глубокой, расчлененной внутри основного пояса стен на 5 районов. Исторически сложившаяся планировка Кирилловской крепости отражает древнерусский градостроительный прием. Каждая новая часть города являлась в то же время отдельной крепостью, тесно связанной в единое целое всей системой обороны. «С архитектурным ансамблем древнерусских городов теснейшим образом связана планировка монастырей, в своей архитектурной композиции отражавших то, что осуществлялось в городах» [729].

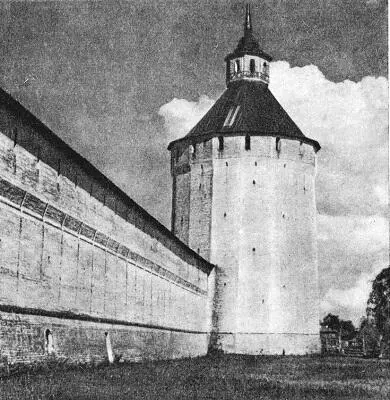

Каково же было военно-инженерное устройство новых укреплений? Четыре башни XVII в., хорошо сохранившиеся до наших дней, достигают высоты (до зубцов) 25–30 м при диаметре 20 м [730](рис. 16). В центре их стоят полые внутри кирпичные столбы, которые, проходя через многогранные сомкнутые своды первых ярусов, служили для поддержки вышележащих междуэтажных деревянных перекрытий (рис. 17). Одновременно толстые бревна этих перекрытий придавали столбам устойчивость. Верхние части столбов снабжены вышками, смотрильнями, поднимающимися над раскатами до 10 м. С них просматриваются окрестности в радиусе более 10 км. Проходившие внутри столбов лестницы соединяли ярусы башен между собой; одновременно они позволяли попадать в каморки, предназначавшиеся, очевидно, для хранения припасов [731]. Во всех ярусах башен (в угловых башнях их было по шесть) существовало по 6–8 пушечных амбразур. Обращенность некоторых из них в сторону внутреннего пространства монастыря хорошо показывает, что башни были рассчитаны на круговую оборону.
