Анатолий Кирпичников - Метательная артиллерия и оборонительные сооружения Древней Руси

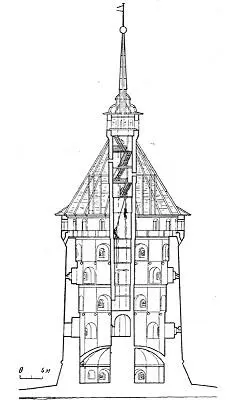

Две башни «Нового города» (Казанская и Косая) были проезжими и отличались от остальных своей конструкцией. В плане они имели прямоугольную форму, были ниже и приземистее угловых [732]и делились внутри мостами только на 4 яруса.

Первые ярусы проезжих башен снабжены проемами высотой до 6 м. С внешней и внутренней сторон этих проемов были навешены дубовые полотнища, окованные поличным (листовым) тульским железом. В Косой башне была «с внутрех подъемная железная решетка». Такая же решетка была и в воротах Казанской башни; в настоящее время от нее сохранились паз в стенах воротного проема башни и прорезь в его своде (шириной около 15 см) [733]. При помощи ворота и системы блоков решетки поднимались и опускались в случае необходимости. Одна из них, «по скаске городового дела кузнеца Михаила Золотичянина», весила 700 пудов (11 466 кг) [734].

В общей сложности на башнях «Нового города» было 150 однотипных пушечных и 70 ружейных «косых» бойниц. Устройство первых очень простое. В 3,5-метровую толщу стены углублены сводчатые камеры-печуры высотой 2,35 м, шириной 2,75 м и глубиной 0,9 м. Затем с помощью ступенчатого уступа камеры соединяются с нишами, высота которых — 1,9 м, ширина — 1,8 м и глубина — 0,7 м. В торцовых стенках ниш и находятся круглые пушечные бойницы. Их диаметр в наиболее узкой части — 34 см. Над многими такими бойницами расположены прорези для прицеливания. Сектор обстрела из этих бойниц — около 30°. Косой бой башен был действенным на расстоянии 10–40 м от подножия башни.

Значительный выступ башен за линию стен показывает, что они являлись узловыми пунктами в обороне «Нового города»; в них концентрировалась исключительно артиллерия, которая вела не только фланговый огонь, но и простреливала отдаленные подступы к крепости. Дальность этого огня намного превышала размер прясел стен, зажатых между башнями (в среднем 120–160 м). Если учесть, что при заряде, составлявшем ⅔ от веса ядра, дальность прямого выстрела из пушек 6–8-фунтового калибра достигала 400 шагов, а из 4-фунтовых — 300 шагов [735], а также если принять во внимание, что орудия башен были подняты над уровнем земли на 35–40 м, — то можно считать, что огонь кирилловской артиллерии был действенным на расстоянии 300–600 м.

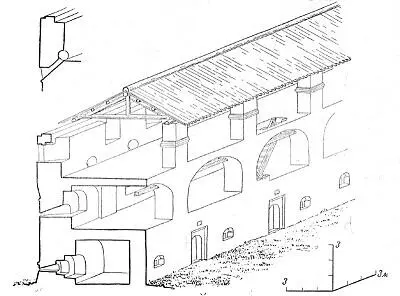

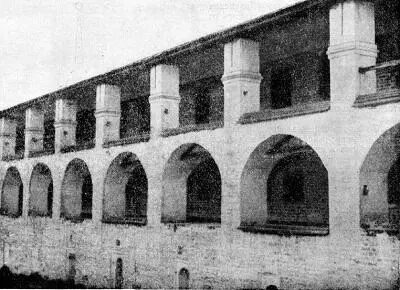

Стены «Нового города», при общей ширине 6,75 м (с галереей) [736], достигают высоты в среднем 10,8 м. С внутренней стороны они состоят из двух сплошных галерей вверху и большого количества отдельных помещений внизу (рис. 18; 19). Галерейное устройство обеспечивало стене устойчивость и особую прочность [737]. Галереи были боевыми, а нижние помещения, наряду с их боевым назначением, использовались для размещения гарнизона, кузниц, оружейных мастерских, а также для хранения пороха и продовольствия. Камеры стен нижнего яруса перекрыты, как правило, коробовыми сводами: крестовые своды имеются лишь в камерах между Большой Мереженной и Косой башнями — в монастырской тюрьме. Весь второй ярус перекрыт крестовыми сводами, что вызвано конструктивной необходимостью — опираться на столбы с внутренней стороны стены.

Система боя стен «Нового города» соответствует их ярусам. Кроме того, на третьем этаже имеется еще и «косой бой». Общее же количество бойниц доходит на стенах до 1000. При этом на каждые 10 пог. м стен их приходится по 8–10. Бойницы первого и второго ярусов предназначались, очевидно, для ведения огня из малокалиберных пушек, крепостных ружей и мушкетов; бойницы третьего этажа и его «косого боя» — для стрельбы из мушкетов и карабинов.

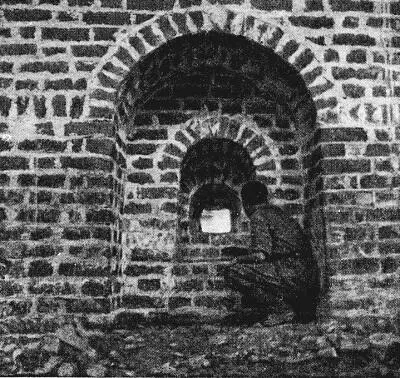

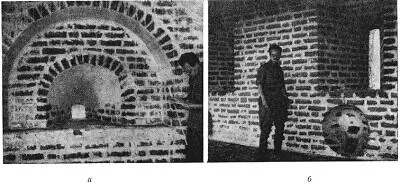

«Подошвенный бой» крепостных стен находится в помещениях первого яруса, в их наружних стенках, достигающих толщины 2,3 м. Он состоит из печур, имеющих глубокие квадратные бойницы, суживающиеся наружу до размера 25 X 25 см (рис. 20). Сектор обстрела из таких бойниц — около 25°. Кроме наружних боевых отверстий, помещения первого яруса имеют около 150 окон, направленных внутрь крепости, которые могли использоваться в качестве бойниц. Бойницы второго яруса прорезают 2-метровую толщу стены и своей внутренней стороной выходят в открытую галерею. Они представляют собой арочные ниши, расположенные выше уровня пола галереи на 30 см (рис. 21, а). Раструб этих бойниц постепенно суживается до размера 22 X 22 см, благодаря чему сектор обстрела из бойниц второго яруса был равен по горизонтали примерно 35 °, а угол склонения — 7–10°.

В третьем ярусе бойницы двух типов. Первые из них — круглые углубления, расположенные на уровне пола и направленные к подножью стен («косой бой»); вторые — узкие и высокие щели, размером 23 X 121 см, прорезающие стену толщиной 1,4 м в ее верхней части (см. рис. 21, б). По отношению друг к другу эти бойницы расположены в шахматном порядке. Однако есть места, где нижние бойницы находятся непосредственно под верхними. Сектор обстрела из них доходил до 40°. Можно считать, что третьему ярусу отводилась в обороне не менее активная роль, чем нижним двум, так как, судя по количеству бойниц, он был предназначен для наибольшего числа стрелков.

Неодинаковое архитектурное оформление бойниц на одном и том же ярусе объясняется, по-видимому, участием в строительстве разных мастеров.

Для определения мощности огня крепостных стен были выбраны два прясла: одно между Московской и Косой башнями, другое — между Вологодской и Кузнечной башнями. От средних частей этих стен, перпендикулярно к ним, было отмерено 200 м и, по мере отхода от стены, через каждые 5 м фиксировалось количество бойниц в каждом ярусе, видимых на просвет. В результате этого выяснилось, что на расстоянии 150–200 м цель поражалась из любой бойницы, а также из направленных в ее сторону бойниц Кузнечной и Вологодской башен.

Общая система огня стен была построена так, что секторы обстрела взаимно перекрывались. Так, цель, находившаяся в 100 м от стены между Московской и Косой башнями, могла быть поражена из 57 бойниц всех ярусов (I ярус — 16 бойниц, II ярус — 16, III ярус — 25 бойниц), а между Вологодской и Кузнечной башнями — из 63 бойниц [738]. По мере приближения цели количество поражавших бойниц сокращалось, но зато увеличивалась кучность огня. Так, на расстоянии 50 м цель обстреливалась из 32–35 бойниц. Наконец, на расстоянии 25–50 м от стен в действие вводился «косой бой», через который простреливались мертвые пространства около них. Для этого служили также бойницы башен, рассчитанные на стрельбу вдоль стен. Основная часть бойниц «косого боя» направлена в ров, который находится в 5–10 м от стены и достигает ширины 20–25 м.
