Большие сложности возникали при транспортировке «сухим путем». В этом случае приходилось волоком перетаскивать ствол и отдельно лафет. Пушки и боеприпасы перевозились как на «царских домовых лошадях», «на казенных телегах», так и на наемных или сборных (посошных) подводах. Повинность в предоставлении транспорта несли также монастыри и церкви. В 1518 г. для похода из Пскова на Полоцк были реквизированы «з священников кони и телеги». Артиллерию тогда перевозили по реке Великой до пристани, а от пристани «на псковские кони и на телеги положиша весь наряд поушечныи и приставиша к немоу посоху к Полоцку» [382] Псковские летописи. Т. 1. С. 100. М., 1941. .

Так, только под один ствол осадной 68-фунтовой пищали «Инрог» («на волоку весу в теле 450 пудов, в волоку весу 210 пудов») требовалось 64 лошадиные подводы, а под «стан с колесы, в нем весу 200 пуд») – 10 подвод, итого 74 подводы! Если учесть комплект ядер (100 ядер × 68 фунтов = 2800 кг), пороха («против заряда», т. е. тоже 2800 кг), а также пыжей и прочих припасов, то «поезд» под «Инрог» мог насчитывать более 100 подвод.

55-фунтовая пищаль «Пасынок» весом в 540 пудов: 52 подводы и еще 10 подвод под 200-пудовый лафет, итого 62 подводы.

Чоховский 40-фунтовый «Волк» («на волоку весу в теле 550 пуд, в волоку 176 пуд… стан с колесы, весу в нем 200 пуд») – также требовал 62 подводы.

Перевозка 25-50-фунтовых пищалей весом в 200–250 пудов обходилась в 52 подводы, а средних 10-12-16-фунтовых орудий (таких как «Пищаль «Гладкая» Кашпирова литья, ядро 12 гривенок, весу в ней 150 пуд; да к ней стан с колесы, весу в нем 80 пуд») – в 10-11-12 подвод соответственно. Шестифунтовые «полуторную пищаль» (до 52 пуда ствол, до 35 пудов стан) перевозила шестерка лошадей, а более мелкие стволы в 1–4 фунта – от 1 до 2 лошадей.

Осадной наряд из 20 орудий калибром от 12 до 70 фунтов мог составлять огромную «процессию» из 450–500 подвод, а если сюда прибавить подводы под «мелкой наряд» и боеприпасы, то «поезд» мог вполне состоять из более чем 1000 подвод!

Естественно, отпустить сразу такую процессию было невозможно, поэтому артиллерия, как правило, перевозилась партиями. Вначале с передовыми ратями шел «легкий» наряд, через некоторое время отправлялся «середний наряд», ну а главные проломные «кувалды» – в последнюю очередь. Так, в Полоцком походе «наряд царь и великий князь повеле с Лук взяти с собою середнеи и лехкои для того, чтобы в том походе за болшим нарядом людей истомы и мотчания не было» [383] ПСРЛ. Т. XXIX. С. 305. .

Таким образом, транспортировка волоком занимала много средств и времени. Именно из-за этих логистических проблем воеводы искали пути доставить наряд по возможности «водою».

Итак, пушки везлись «водяным путем на судех» и «сухим путем на подводех». Поэтому известный в историографии [384] Пенской В.В. От Нарвы до Феллина: очерки военной истории Ливонской войны 1558–1561 гг. Белгород, 2014. С. 11. тезис У. Мак-Нила о том, что «московские цари устанавливали свою власть повсюду, куда судоходные реки позволяли доставить тяжелые пушки» [385] Мак-Нил У. В погоне за мощью. Технология, вооруженная сила и общество в XI–XX веках. М., 2008. С. 120. , является не чем иным, как просто красивой фразой – русские орудия могли устанавливать господство и в тех местах, где не было водных путей – все зависело от природных факторов, расстояния, количества и размеров артиллерии, числа набранных посошных людей и гужевого транспорта. Так, поход на Полоцк в 1563 г. был зимой, тяжелую артиллерию везли на санях, волоках и подводах.

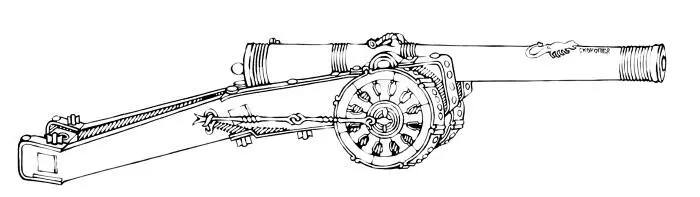

Пищаль «Скоропея» 1577 г. Реконструкция. Рисунок А. Красникова

Длинные пищали стали устанавливать на колесные станки в XV в. До появления цапф ствол крепился железными обручами к дубовой колоде. Вертикальная наводка осуществлялась вместе с ложем, а положение ствола закреплялось с помощью упоров – специальных полозьев.

Появившиеся с 1480-х гг. цапфы значительно облегчали вертикальную наводку орудия, но, судя по всему, на протяжении первой половины XVI в. орудия делались как с цапфами, так и без цапф.

Бомбарды («пушки великие») из-за своих размеров не имели колесных лафетов, их стволы закреплялись в специально оборудованных ложах. Под мортиры делали дубовые станки без колес.

Масса лафета с колесами составлял до 50 % от массы ствола. Размеры некоторых пушечных станков составляли:

– для осадных пищалей калибром в 30–40 фунтов лафет был «длиною 5 аршин 5 вершков, поперег аршин с полувершком» (3772 мм × 730 мм), вес «в стану и колесы и з дышлом и з закрутки 60 пуд» (960 кг).

– для пищалей 25-фунтовых колесный лафет был 5 аршин 10 вершков в длину, поперек аршин с полувершком (4800 мм × 730 мм).

– для 15 фунтовых, например для пищали «Кашпир» 1560-х гг., станок длиной в 5 аршин и шириной в три четверти (3550 мм × 530 мм), вес – 45 пудов (760 кг) [386] РГИА. Ф. 1700 (Артиллерийский приказ). Оп. 1. Д. 3. Л. 8-17. Там же. Л. 14. .

Для распространенных в то время «полуторных» 6-фунтовых пищалей весом более 50 пудов станок имел размеры 3¾ аршина и поперек ¾ аршина (3950 мм × 530 мм), вес станка около 35 пудов 2.

Орудия – пищали и тюфяки, – расставляемые «по татарским вестям» по окскому берегу, на перелазах и бродах, были на колесных лафетах. Таким образом, обеспечивалась маневренность артиллерийского вооружения, направляемого на защиту южных рубежей.

В крепостях для «пушечного боя» использовали башни, так как в некоторых укрепленных пунктах размещение на стенах не представлялось возможным вследствие малой ширины ходовой части, за исключением некоторых каменных крепостей.

Опись ливонской артиллерии 1582 г., а также и другие источники перечисляют несколько видов лафетных станков. Пищали в крепостях располагались на станках «с колесы» и станках «без колес», на колодах и россошках, «в ложе» на колоде или «на козле», «на собаке» и «на козявке», «на вертлюге» и «на санех» [387] СКХ. СПб., 1879. С. 212, 228; АМГ. СПб., 1890. Т. I. С. 242–243; ДАИ. СПб., 1848. Т. III. С. 179; Т. V. С. 294–309; Сб. МАМЮ М., 1914. Т. VI. С. 340, 349 и др. .

Основная масса крепостной артиллерии была мелкокалиберной. Большинство указанных здесь лафетов представляли из себя легкие станки особого конструктивного типа, предназначенные для таких орудий. «Собаки», «козы», «козявки» – это станы на треногах, причем некоторые были снабжены поворотными механизмами – вертлюгами.

В XVI в. артиллерия для усиления крепостного вооружения отправлялась «в станах и на колесах», из чего следует, что многие башенные орудия были на колесном ходу и рассчитаны на откат стреляющего орудия.

На вооружении Пайды (Вайсенштайна) в 1582 г. стояла «пищаль медная корабельная» в 5½ пяди длиной, «на вертлюге и колесах». Вообще, упоминания о корабельных лафетах и по описям XVII в. крайне редки – так, в 1660 г. в Гдове стояла пушка «юрьевская», «станок и колеса корабельного дела» [388] Сб. МАМЮ М., 1914. Т. VI. С. 348–349. . Совсем маленькие дробовые орудия, при выстреле не дающие сильную отдачу, укреплялись в «ложах» и «колодах» без колес. В ливонском Володимирце в 1582 г. значились многоствольный орган-сорока, состоящий из «10 разных стволов, прикованных на доске».
