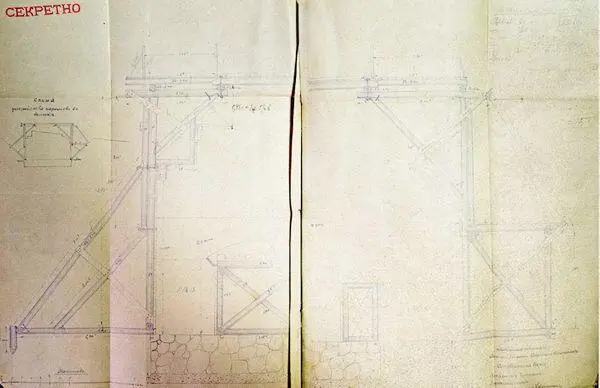

Схема устройства опалубки на бруствере гродненских фортов. НИАБ в г. Гродно

Внутри бруствера одновременно строили подбрустверную галерею (казематированное сооружение — тоннель, с убежищем для дежурной части, пороховыми погребками и спуском в потерну и контрминные галереи). Для создания подбрустверной галереи строили сложную деревянную опалубку, состоящую из кружал и множества подпорок, которая разбиралась не ранее чем через 28 дней после возведения бруствера [130]. Сводчатые покрытия каземата выполнялись отдельным массивом от вертикальных стен.

В тыльной стене каземата устраивались входы в подбрустверную галерею. Изнутри тыльной стены располагались арочные ниши для установки печей, которые отапливали внутреннее помещение. Для отвода дыма из галереи в задней стене ниши устраивался дымоход, куда и выходила печная труба. Кроме этих ниш в галерее имеются ниши без дымоходов. В них, скорее всего, размещались шкафы для хранения фонарей, пирамиды для винтовок.

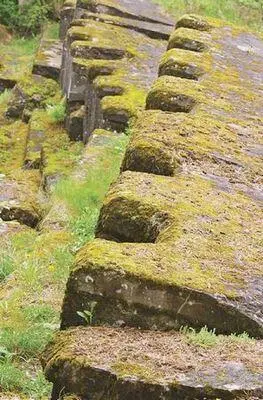

Форт № VII. Стрелковый бруствер с траверсами. Современный вид

Одновременно с бетонированием бруствера в галерее устанавливались металлические коробки для бронедверей, трубы воздухоотводов, вентиляционных шахт и другое оборудование. К окончанию строительства бруствер должен был состоять из головного и боковых фасов и охватить пространство форта (внутренний дворик) по фронту и флангам. При этом с тыла форт был защищён горжевым капониром или земляной позицией, усиленной колючей проволокой. Таким образом, форт мог обороняться даже в окружении противника.

Толщина бетона свода бруствера гродненских фортов варьировалась от 3,35 до 5 м, что было достаточным для того, чтобы выдержать одно попадание 42-см снарядом или три попадания из 28-см мортир. Ширина бруствера (вместе с подбрустверной галереей) была около 13 м. Напольная стена бруствера (обращённая к противнику) обсыпалась землёй, что увеличивало сопротивление постройки артиллерийскому обстрелу со стороны неприятеля. Обратный скат бруствера выполнялся в виде нескольких ступенек, которые вели к стрелковым позициям. Предполагалось обсыпать слоем земли тыльную стену бруствера для предотвращения повреждения бетона осколками, однако это было реализовано только в нескольких фортах.

На бетонных брустверах всех гродненских фортов устраивались позиции линии огня для гарнизона. Оборудование этой позиции можно считать отличительной особенностью фортов крепости Гродно. Дело в том, что для каждого стрелка оборудовались специальные индивидуальные гнёзда, или «ячейки», — выемки в стенке бруствера. В них и находился стрелок. Таким образом, бруствер защищал бойца примерно по грудь (высота такой позиции несколько варьировалась в разных фортах от 1 м 30 см до 1 м 50 см). Друг от друга эти гнёзда были отделены небольшими бетонными траверсами (поперечными перемычками) толщиной до 85 см, препятствовавшими поражению нескольких стрелков на позиции в случае продольного обстрела. Похожая система оборудования линии огня была характерна для некоторых фортов крепости Новогеоргиевск (например, форт № X). При строительстве старались избегать наличия острых граней. Все переходы от поверхности к поверхности в гнезде выполнялись в виде скруглений. Это позволяло уменьшить количество бетонных осколков при обстреле бруствера форта. Каждое гнездо для стрелка, кроме того, было оборудовано двумя маленькими нишами — ступеньками. Они были сделаны для того, чтобы обороняющиеся могли быстро взобраться на бруствер в случае необходимости. Но так как в разных фортах они имеют разные размеры и разное расположение (две ниши на одном уровне снизу, две ниши на одном уровне сверху, отсутствие ниш в ячейке, ниши на траверсах), возможно, они имели и другое назначение. В некоторых ячейках имелись ниши большего размера (40×45 см) — для хранения боеприпасов.

Перед каждым гнездом устанавливался откидной металлический крепостной стрелковый щит, прикрывавший солдат от пуль и осколков. Щит состоял из двух частей: основной, предохраняющей солдата от огня по фронту, и навесного козырька («шрапнельной крышки») — от шрапнели. Толщина основной части составляла 8 мм, крышки — 2 мм. Этот тип щита был принят на вооружение Инженерным комитетом ГИУ в декабре 1913 г. До начала войны было выпущено более 20 тыс. щитов со шрапнельной крышкой. На бруствер и траверсы между стрелковыми щитами укладывались мешки с песком и дёрн. Таким образом, с фронта позиции форта были практически незаметны, а стрелки укрыты. Один такой щит был обнаружен во время полевых исследований в форту № V. Кроме этих щитов в крепости использовались и большие металлические конструкции, состоявшие из щитов на двух больших колёсах, позволявшие перегораживать дороги. Укрывшись за ними, солдаты могли вести огонь по наступавшему противнику через специальные отверстия. Со склада в Хабаровске в крепость Гродно эти «щитовые двуколки» были высланы в конце 1914 г.

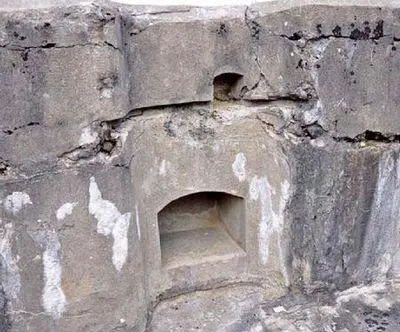

Форт № I. Стрелковая ячейка. Современный вид

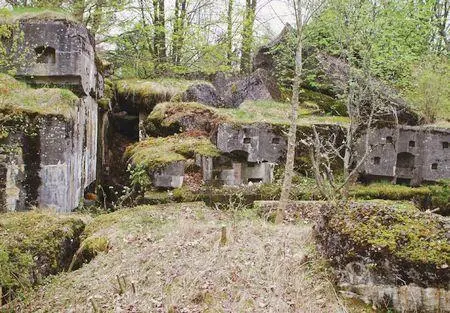

Форт № V. Взорванный стрелковый бруствер. Современный вид

Оригинальный стрелковый щиток на бруствере форта № I. Реконструкция

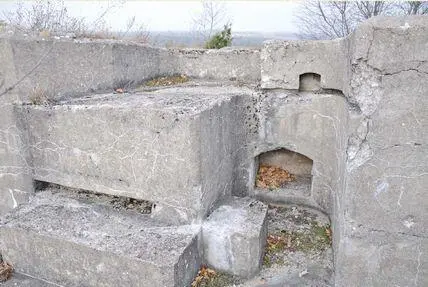

Форт № I. Пулемётная позиция. Современный вид

Кроме гнёзд для стрелков на бруствере располагались и пулемётные гнёзда. Представляли собой они стрелковую «ячейку», имеющую справа площадку для установки пулемёта. Площадка находилась ниже края бетонного бруствера, т. е. пулемёт был прикрыт по фронту. Эти позиции также искусно маскировались и прикрывались сверху деревянным накатом и дёрном. Таким образом, пулемётные гнёзда представляли собой подобие ДЗОТов с бетонными стенами и полом и деревоземляным накатом. С тыла линия огня была открыта и огораживалась стальными леерными ограждениями (поручнями). Это исключало возможность падения обороняющихся солдат с бруствера. Конструкция этих ограждений была различной (например, отличались ограждения фортов № III и IV).

На одной линии со стрелковыми позициями располагались барбеты для противоштурмовой артиллерии. Они представляли собой квадратные бетонированные площадки с закруглёнными углами. Сектор обстрела для орудий был достаточно широк. По фронту барбеты прикрывались небольшим бетонным бруствером. Барбеты строились в плечных углах, на месте закругления бруствера. Согласно планам, перед стрелковыми позициями в бетонном бруствере должны были располагаться броневые башни с противоштурмовыми орудиями. Однако в фортах Гродненской крепости их установка не была начата.
