Дно рва укреплялось несколькими рядами проволочных заграждений. Рвы в гродненских фортах были сухими, т. е. не заполнялись водой. В фортах Гродненской крепости использовались рвы двух видов — треугольной и трапецеидальной профили. Рвы первого вида были у I, III и XIII фортов, второго — у II, IV, V, VI, VII, VIII, IX и X фортов. Рвы фортов № XI и XII не сохранились. Грунт, вынутый при строительстве рва, шёл на обсыпку гласиса перед рвом. Этим ликвидировались мёртвые пространства перед фортом.

Как уже указывалось выше, в массиве бруствера располагалась подбрустверная галерея (можно использовать термин «подбрустверное убежище»). Она проходила под всем бруствером. Противооткольная стальная одежда галереи служила для того, чтобы при попадании в бруствер снарядов больших калибров не происходил откол бетона с внутренней стороны — т. н. эффект обратной воронки. Асфальтобетон выполнял гидроизоляционную функцию — т. е. абсорбировал влагу и не допускал её попадания в казематы, а также функцию амортизатора удара снаряда и взрыва. Противооткольная одежда потолка галереи гродненских фортов состояла из гнутых швеллеров или прямых двутавровых балок. Балки и швеллеры укладывались вплотную друг к другу. При этом согласно «Временной инструкции для устройства казематированных крепостных сооружений» от 22 января 1914 г. для сводчатых покрытий предполагалось использовать гнутые швеллеры № 30 (300 × 11 + 2 × 100 × 16,5 мм), а для плоских — 12-дм балки. Асфальтобетон набивался между стальной одеждой и бетоном покрытия. Толщина прослойки должна была составить 6 дм (152 мм).

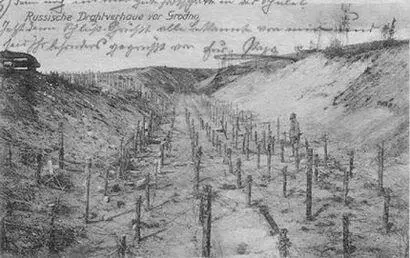

Фортовый ров. Фото 1915 г.

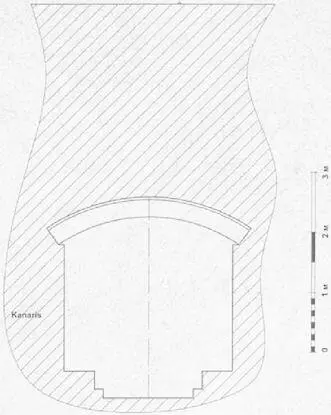

Форт № IX. Подбрустверная галерея. Разрез. Составил Д. Матюшин (Поперечный разрез подбрустверной галереи правого крыла форта № 9 Гродненской крепости)

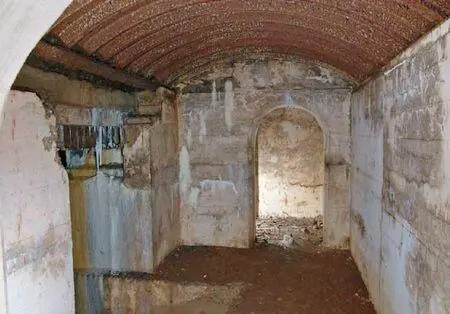

Форт № III. Внутреннее помещение с противооткольной одеждой свода. Современный вид

Подбрустверная галерея была предназначена для укрытия дежурной части гарнизона форта во время обстрела неприятелем. Из подбрустверного убежища солдаты могли быстро подняться на стрелковые позиции. Идеи расположить барбеты на линии огня и устроить казематы непосредственно под бруствером, которые применены на всех гродненских фортах, были предложены профессором К. И. Величко ещё по проекту 1888 г. [133].

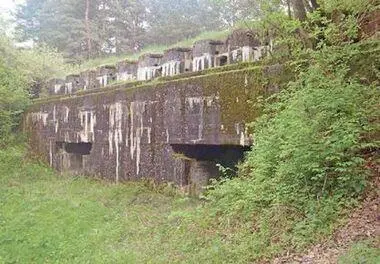

Форт № IX. Вход в подбрустверную галерею в виде коленчатого сквозника. Современный вид

В случае прорыва пехоты противника во внутренний дворик форта гарнизон мог отступить в подбрустверную галерею и горжевую казарму. Для защиты входов в подбрустверную галерею от взрывной волны и осколков устраивались коленчатые сквозники. Кроме того, в фортах Гродненской крепости коленчатые сквозники использовались как убежища для противоштурмовых орудий, которые скатывались с барбетов во время артиллерийского обстрела противника.

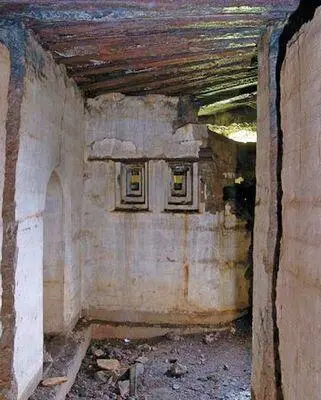

Форт № III. Амбразуры для обстрела подбрустверной галереи. Современный вид

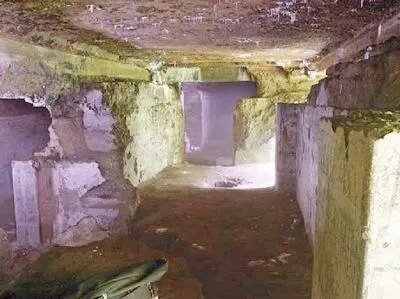

Форт № IX. Сквозник. Вид изнутри. Современный вид

Гарнизон имел возможность простреливать коленчатый сквозник из ружейных амбразур внутренних помещений. Кроме сквозников, входы в подбрустверные галереи гродненских фортов могли прикрываться тупиками. Внутри галереи устраивались оборонительные траверсы с амбразурами (например, в форту № IV два таких траверса).

В следующую очередь строили кофры, начатки контрминных галерей и потерны. Для строительства потерн в некоторых гродненских фортах (№ I и № IV) во время строительства бруствера устраивалась вертикальная бетонная шахта с лестницами для спуска ниже основания бетонного бруствера. Здесь устраивались начатки потерн. В Гродненской крепости, однако, к строительству потерн так и не приступили. В некоторых фортах крепости было начато сооружение кофров. Однако и их постройка закончена не была.

Вслед за этим строилась горжевая казарма. В ней располагался гарнизон форта. Для гродненских фортов в ряде случаев планировалось строить подземные казармы (например, в фортах № IV и № V). Однако ни одна фортовая казарма в крепости так и не была построена. В мобилизационный период в фортах и ОП были устроены временные казармы — блиндажи с покрытием из полевого бетона и бревен.

Для обстрела межфортового пространства устраивались промежуточные капониры или полукапониры. Это были казематированные сооружения, располагавшиеся в горже форта или же вынесенные за его территорию (как это планировалось в форту № I). В них устраивались несколько помещений для размещения скорострельных орудий или пулемётов, которые простреливали промежуток между укреплениями крепости или местность в тылу форта. Есть вероятность того, что в Гродно было начато строительство полукапонира форта № I.

Затем велось строительство контрминных галерей. Это были узкие подземные ходы, выдвинутые навстречу противнику. Их назначение — уничтожение минных ходов противника. В окончаниях галерей с этой целью можно было расположить большие заряды и уничтожить минную галерею противника или даже его наземные позиции, находящиеся над галереей.

Форт № II. Зачатки потерны. Современный вид

В качестве препятствий для штурмующей пехоты противника использовались проволочные заграждения и противоштурмовая решётка. Несколько рядов проволоки (до 10 рядов) располагались полосой до 20 м шириной перед фортовым рвом или же прямо в нём. Оборонительная металлическая решётка (однорядная или двурядная) устанавливалась вокруг форта с внутренней стороны рва. Только после постройки всех этих сооружений форт мог считаться готовым. Однако бетонные работы в гродненских фортах остановились на стадии возведения брустверов, а полевые укрепления в фортах были устроены уже с началом войны.

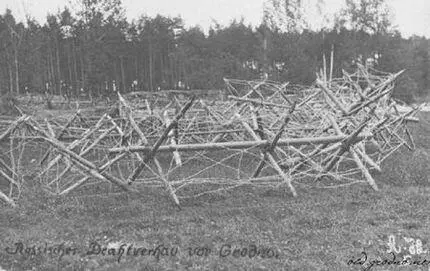

Крепостные проволочные заграждения. 1915 г.

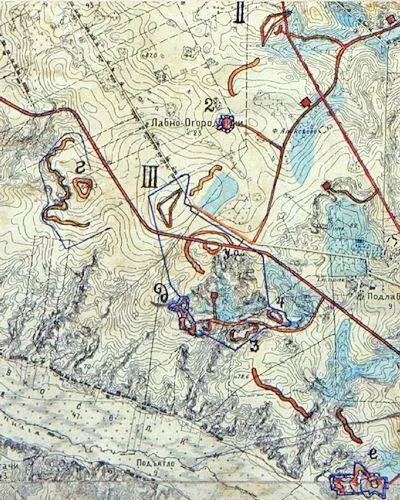

Форты № II и III с промежуточными укреплениями. Фрагмент карты Гродненской крепости 1914 г.
