Михаил Барятинский - Русские бронетранспортеры [От БТР-40 до «Бумеранга»]

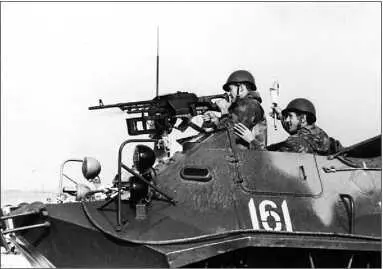

На этом БТР-60П установлен 7,62-мм пулемет ПКБ, 1971 год.

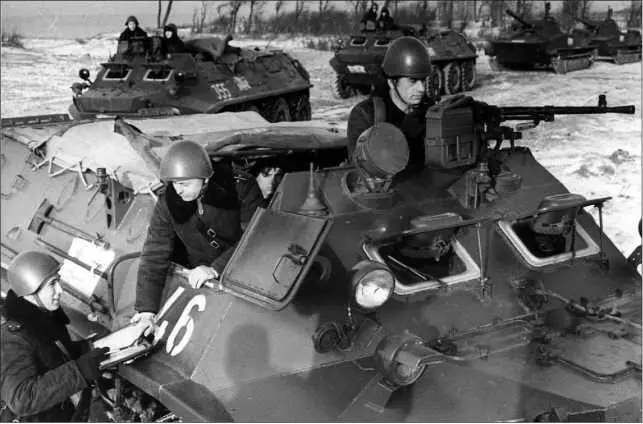

Бронетранспортер БТР-60П морской пехоты ВМФ СССР. Январь 1969 года. Десантное отделение машины закрыто брезентом. Штатный пулемет СГМБ установлен на носовом шкворне. На правом борту машины виден бортовой шкворень, еще один установлен на левом борту.

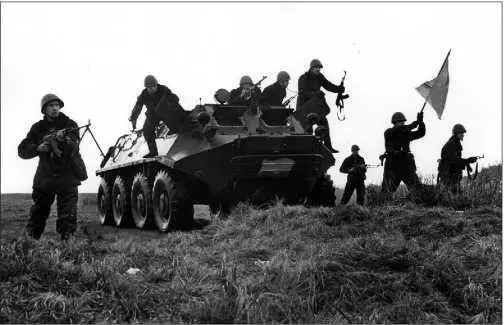

Морская пехота на учениях, 1967 год. Откидные двери в бортах корпуса существенно облегчали десантникам спешивание.

Штатное вооружение бронетранспортера состояло из 7,62-мм пулемета СГМБ, который мог устанавливаться на кронштейнах лобового и бортовых листов корпуса. Внутри машины были предусмотрены места для укладки автомата АК-47, гранатомета РПГ-7, сигнального пистолета и десяти гранат Ф-1. Штатный боекомплект — 1250 патронов к пулемету, 300 автоматных патронов (не считая боекомплекта десанта), пять выстрелов к гранатомету, шесть сигнальных патронов.

В лобовом листе корпуса перед местами командира и водителя имелись смотровые люки. Над ними располагались гнезда для установки смотровых приборов. Для наблюдения при закрытых люках на уровне глаз водителя в броневых крышках, а также наклонных листах корпуса слева и справа имелись легкосъемные блоки Б-1. При движении в ночное время могли применяться приборы ночного видения ТВН-2 для водителя и ТКН-1 для командира, причем последний прибор был связан тягой с осветителем ОУ-3. Позже для улучшения обзора командира в дневное время на БТРе появился перископический прибор ТПКУ-2Б.

Внешняя связь обеспечивалась приемо-передающей радиостанцией Р-113.

Полная масса нового БТРа достигала 9800 кг. На первых опытных образцах использовался рядный 6-цилиндровый карбюраторный двигатель ГАЗ-40П (форсированный вариант двигателя грузового автомобиля ГАЗ-51) мощностью 90 л.с. Однако, он оказался слишком слабым, хотя по остальным показателям вполне устраивал. Для обеспечения необходимой динамики и ходовых качеств двигатель должен был быть вдвое мощнее. Выбор пал на дизель ЯАЗ-206Б, развивавший мощность до 205 л.с. Но этот двигатель, имевший чугунный блок цилиндров, оказался слишком тяжелым — при движении на суше сцепление первой пары колес с грунтом оказывалось недостаточным, а водные препятствия бронетранспортер пересекал с сильным дифферентом на корму. Предложенное инженерами выравнивание нагрузок на оси за счет усиления лобовой брони заказчиками было отвергнуто — количество десантников при этом уменьшалось до 8 человек. Для выхода из создавшегося тупика Дедков принял неожиданное решение — установить на БТР два двигателя ГАЗ-40П. Двигатели были смонтированы параллельно каждый со своими обслуживающими системами на одной общей раме в корме корпуса. Каждый из двигателей через свою механическую трансмиссию обеспечивал привод колес двух мостов. Правый по ходу машины двигатель осуществлял привод колес первого и третьего мостов, а левый — колес второго и четвертого мостов. Трансмиссия каждого двигателя включала однодисковое сухое сцепление с гидравлическим приводом управления, четырехскоростную коробку передач, двухступенчатую раздаточную коробку, главные передачи двух ведущих мостов с кулачковыми дифференциалами повышенного трения, четыре колесных редуктора и карданные передачи, соединявшие между собой агрегаты трансмиссии. Обе коробки передач имели коробки отбора мощности. С их помощью, и с помощью карданных передач мощность двух двигателей суммировалась в редукторе водометного движителя. Отбор мощности на лебедку, установленную в передней части корпуса, осуществлялся от правой раздаточной коробки. Лебедка имела длину троса 50 м и максимальное тяговое усилие 4500 кгс.

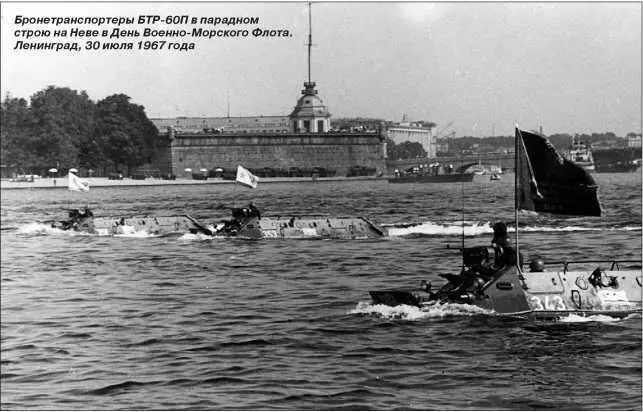

Бронетранспортеры БТР-60П в парадном строю на Неве в День Военно-Морского Флота. Ленинград, 30 июля 1967 года.

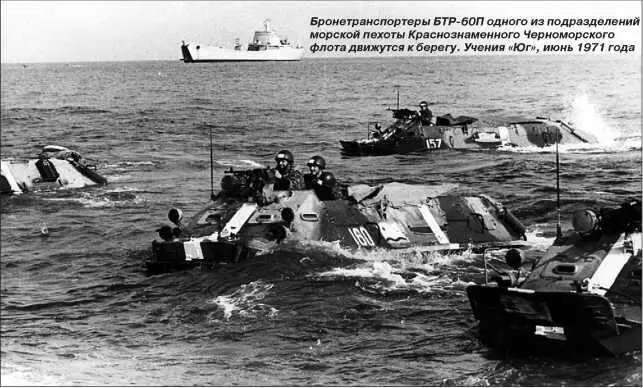

Бронетранспортеры БТР-60П одного из подразделений морской пехоты Краснознаменного Черноморского флота движутся к берегу. Учения «Юг», июнь 1971 года.

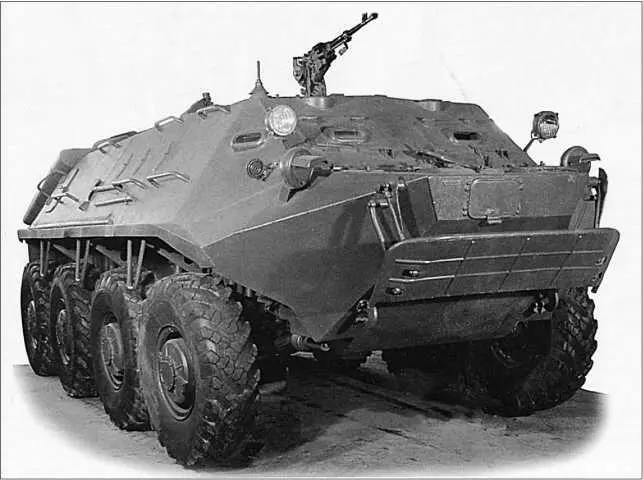

Бронетранспортер БТР-60ПА.

Для обеспечения движения по воде в кормовой части корпуса был смонтирован один водометный движитель с диаметром рабочего колеса 600 мм. За четырехлопастным рабочим колесом левого вращения устанавливались два небольших по площади водяных руля, привод которых был сблокирован с рулевым приводом управляемых колес машины. Поэтому при движении по воде изменение направления движения машины и удержание ее на заданном курсе обеспечивалось одновременным поворотом управляемых колес и водяных рулей водомета, что гарантировало при максимальных углах поворота колес и рулей минимальный радиус циркуляции в пределах 8-10 м в обе стороны от направления движения. Одновременный поворот управляемых колес и водяных рулей при воздействии на рулевое колесо машины упрощал управление ею при движении по воде, за исключением выхода на берег на реках с сильным течением. В этих случаях более предпочтительным было бы раздельное управление поворотом колес и водяных рулей.

Выходное окно водомета для обеспечения движения машины на плаву задним ходом перекрывалось двухстворчатой броневой заслонкой с гидроприводом. В этом случае вода из водовода движителя направлялась в бортовые каналы заднего хода и выбрасывалась в направлении носовой части машины вдоль ее бортов. Входной участок водовода, вваренный в днище корпуса, экранировался защитной решеткой и соединялся с литым корпусом водовода с помощью болтов. В нижней части входного участка водовода были выполнены ввод концевой трубы с обратным клапаном эжекционной системы удаления воды из корпуса и вводы для подсоединения водяных теплообменников систем охлаждения и смазки двигателей машины. К фланцу дейдвудной трубы водовода крепился редуктор водомета, в котором суммируется мощность двух двигателей машины.

Максимальная скорость движения передним ходом на спокойной воде глубиной более 5 м — 9-10 км/ч. Скорость движения по воде задним ходом — 3,5–4,0 км/ч. При выходе из строя водометного движителя машина может передвигаться по воде за счет вращения всех колес со скоростью не более 4 км/ч.
