ЗАПАС ХОДА: по суше — 500 км, на плаву — 12 часов. ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2; высота стенки, м — 0,5.

СРЕДСТВА СВЯЗИ: радиостанция Р-113.

Приказом Министра обороны СССР от 29 июня 1964 года на вооружение Советской Армии был принят бронетранспортер БТР-60ПБ. Эта машина являлась последней и наиболее удачной модификацией бронетранспортера БТР-60. Серийное производство БТР-60ПБ осуществлялось на ГАЗе в 1965–1976 годах.

По компоновке и форме броневого корпуса, а также всех основных узлов и агрегатов силовой установки, трансмиссии, ходовой части и водоходного движителя, БТР-60ПБ не отличался от своих предшественников — бронетранспортеров БТР-60ПА и БТР-60ПА-1. Главным его отличием стало размещение на крыше десантного отделения башни со спаренной установкой пулеметов КП ВТ калибра 14,5 мм и ПКТ (6П7) калибра 7,62 мм с прицелом ПП-61АМ (первоначально ПП-61А). Башня была разработана в начале 1960-х годов в Тульском КБ Приборостроения (КБП, ныне НПО «Точность») и принята на вооружение вместе с бронированной разведывательной машиной БРДМ-2 в 1962 году.

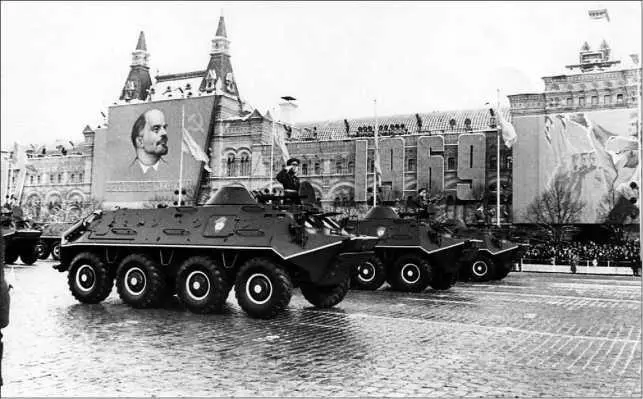

В парадном строю — бронетранспортеры БТР-60ПБ. Москва, 7 ноября 1969 года.

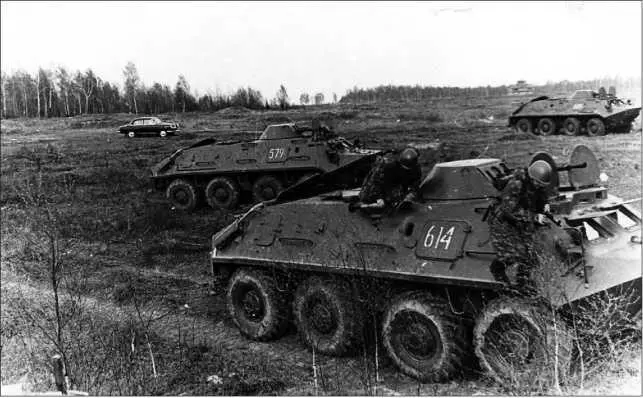

БТР-60ПБ на тактических занятиях. Конец 1960-х годов.

Картинка армейского быта во время учений. Маневры «Двина», март 1970 года. На втором плане — бронетранспортер БТР-60ПБ, следом за ним — БТР-60П.

Башня — сварная, имеет форму усеченного конуса. Она установлена на шариковой опоре (погоне) над вырезом в подбашенном листе крыши корпуса бронетранспортера. Внутри нижней части башни вварено кольцо с отверстиями для крепления погона башни. Для увеличения жесткости кольца к нему и корпусу башни приварены ребра жесткости. Кроме того, к кольцу приварены две колодки с вырезом под штырь стопора башни по-походному и кронштейн крепления механизма поворота башни. В кормовой части башни приварена пластина для крепления кронштейна сиденья стрелка, а с левой стороны — кронштейн электрощитка. К крыше башни приварены кронштейн плафона освещения, бонки для крепления стопора люльки по-походному и кронштейн уравновешивающего механизма качающейся части установки. В переднем листе башни имеется прямоугольный вырез, к которому справа и слева приварены щеки с бобышками под цапфы маски. Маска служит основанием для крепления люльки и для защиты стрелка и механизмов установки от пуль и осколков снарядов. Зазоры между башней и маской закрыты уплотнителем из прорезиненной ткани.

В маске имеются четыре окна: среднее, большое — для ствола пулемета КП ВТ, под ним малое — для трубы гильзоотвода КПВТ, левое — для прицела ПП-61АМ и правое — для ствола пулемета ПКТ. В левое окно вмонтировано защитное стекло. У правого окна приварена труба с кронштейном и усилителями, к которым крепятся коробкодержатель и лоток патронной ленты пулемета КПВТ. Между верхней частью маски и крышей башни установлен уравновешивающий механизм, предназначенный для обеспечения плавного движения качающейся части установки в вертикальной плоскости.

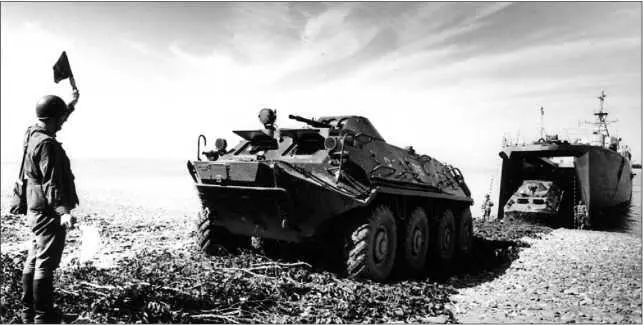

Погрузка техники в десантный корабль. Закавказский военный округ, октябрь 1973 года.

Несущей частью пулеметов и всех основных узлов и механизмов качающейся части установки: амортизаторов, консоли, механизма перезаряжания КПВТ, каретки ПКТ, коробкодержателей, гильзозвеньеотводов и гильзозвеньесборника, является люлька. Она представляет собой жесткую сварную раму и крепится к маске.

Основу вооружения БТР-60ПБ составляет крупнокалиберный пулемет Владимирова. Пулемет ПКТ может рассматриваться лишь как вспомогательное оружие. Пулемет КП В был разработан в 1944 году. Может использоваться в качестве пехотного, зенитного и танкового (бронетранспортерного). Пехотный вариант пулемета на колесном станке был принят на вооружение в 1949 году под обозначением ПКП (пулемет крупнокалиберный пехотный). В 1955 году колесный станок заменили на более легкий и совершенный треножный. Танковый вариант пулемета, имеющий обозначение КПВТ (крупнокалиберный пулемет Владимирова танковый) снабжен электроспуском и импульсным счетчиком выстрелов. Кожух ствола расширен, для облегчения обслуживания пулемета. Первоначально пулемет КПВТ устанавливался на отечественных тяжелых танках Т-10 в башне в спаренной установке со 122-мм пушкой. С 1965 года КПВТ — основное оружие отечественных колесных бронетранспортеров. Автоматика пулемета использует энергию отдачи ствола при его коротком ходе. Темп стрельбы — 550–600 выстр./мин. Питание пулемета — из металлической нерассыпной ленты с замкнутым звеном, составляемой из кусков по 10 звеньев. Куски соединяются между собой патроном во время снаряжения ленты, и во время стрельбы распадаются. Боекомплект БТР-60ПБ — 500 патронов (10 лент по 50 патронов в каждой). Подача ленты двусторонняя, ее можно изменить с левой на правую и наоборот. Режим огня — непрерывный. Масса тела пулемета — 7,5 кг. Прицельная дальность стрельбы прямой наводкой — 2000 м. Пулемет используется для борьбы с легкобронированными наземными целями, огневыми точками и целями, расположенными за легкими укрытиями полевого типа, с низколетящими самолетами и вертолетами.

Выдающейся огневой мощью, сочетающей скорострельность станкового пулемета с бронебойным действием противотанкового ружья, пулемет КП В обязан патрону, под который он был создан. Этот патрон с бронебойно-зажигательной пулей со стальным сердечником Б-32 разработали в 1938 году для отечественных противотанковых ружей и приняли на вооружение в 1941 г… Во время Великой Отечественной войны этот патрон использовался для стрельбы из отечественных противотанковых ружей ПТРД и ПТРС. Большая мощность патрона и высокая пробивная способность пули значительно превосходили существовавшие иностранные образцы и делали перспективной идею создания противотанкового пулемета. 14,5-мм патрон в полтора-два раза превосходил по энергетике состоявшие на вооружении другие крупнокалиберные патроны, в том числе и отечественный 12,7-мм к пулемету ДШК обр. 1938 г.

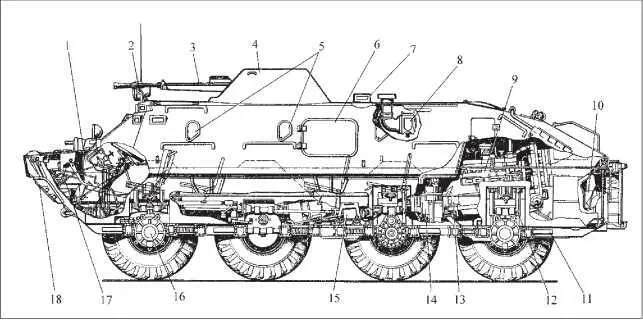

Общее устройство бронетранспортера БТР-60ПБ:
