Михаил Барятинский - Русские бронетранспортеры [От БТР-40 до «Бумеранга»]

1 — отделение управления; 2 — ИК-прожектор ОУ-ЗГА-2; 3 — пулемет КПВТ; 4 — башня; 5 — крышки лючков для стрельбы из личного оружия; 6 — крышка десантного люка; 7 — смотровой прибор десанта МК-4Н; 8 — фильтровентиляционная установка; 9 — двигатель; 10 — водомет; 11 — торсион подвески; 12 — амортизатор; 13 — сцепление; 14 — коробка передач; 15 — раздаточная коробка; 16 — колесный редуктор и тормоз; 17 — лебедка; 18 — волноотражательный щит.

Для наиболее полной реализации потенциала патрона по бронепробиваемости в 1941 году в дополнение к обычной была принята и специальная бронебойно-зажигательная пуля БС-41, имевшая твердосплавный (металлокерамический) бронебойный сердечник из карбида вольфрама. Такой сердечник значительно тверже и тяжелее сердечника из стали. Пуля БС-41 по бронепробиваемости в два раза превосходит обычную бронебойно-зажигательную пулю Б-32, пробивающую 30-мм броневую плиту с дистанции 500 м по нормали. Для стрельбы из пулемета также могут использоваться патроны с бронебойно-зажигательно-трассирующей пулей БЗТ (со стальным сердечником), бронебойно-зажигательно-трассирующей специальной пулей БСТ (с твердосплавным сердечником), пристрелочно-зажигательной (разрывной) пулей ПЗ и зажигательной мгновенного действия МДЗ. В 1989 году пуля БС-41 была модернизирована и получила обозначение БС.

Пуля БС с дистанции 500 м пробивает плиту из броневой стали толщиной до 50 мм. Среди других систем стрелкового оружия пулемет Владимирова по огневой мощи не имеет равных на поле боя. Счетверенная зенитная установка пулеметов КПВ, например, при суммарном темпе стрельбы в 2400 выстр./мин, при необходимости переведенная в положение для стрельбы по наземным целям, может за несколько секунд превратить трехосный армейский грузовик в пылающий разрушенный остов, просевший в темную маслянистую лужу. Дульная энергия пулемета составляет 32 000 Дж, и попадание пули в любую часть тела человека практически всегда смертельно, причем любое попадание в конечность ведет к ее отрыву. КПВТ — это, без сомнения, легендарное оружие, которое узнается по одному звуку стрельбы.

Что касается 7,62-мм пулемета ПКТ (пулемет Калашникова танковый), то он был принят на вооружение в 1962 году и поступил на смену пулемету СГМТ. Начальная скорость пули со стальным сердечником составляет 865 м/с, темп стрельбы — 650–700 выстр./мин. Боекомплект ПКТ состоял из 2000 патронов (8 лент по 250 патронов в каждой). Пулемет ПКТ предназначен для стрельбы по живой силе противника и его огневым средствам на дальностях до 1500 м.

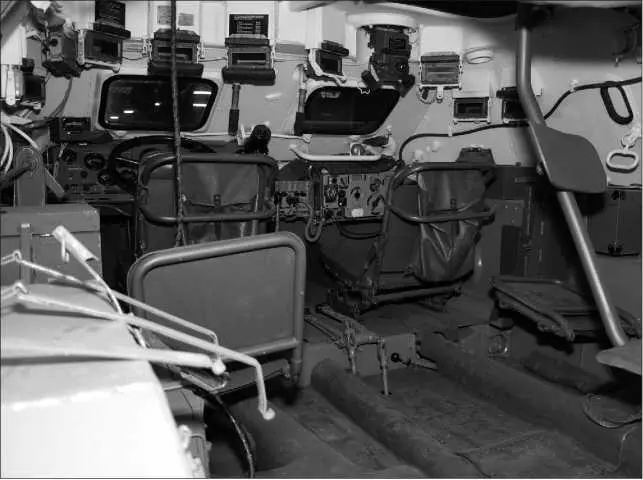

Отделение управления. Вид на рабочие места механика-водителя и командира машины.

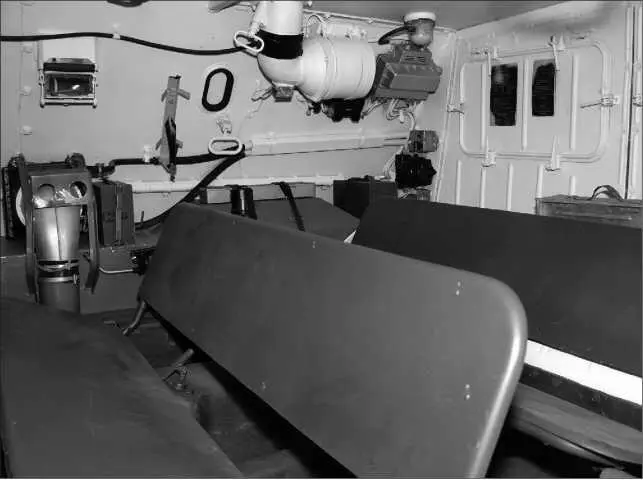

Десантное отделение. На стенке правого борта вверху — фильтровентиляционная установка.

Пулеметная установка БТР-60ПБ имеет горизонтальный угол обстрела 360°, вертикальный угол от -5° до +30°. Поворот башни осуществляется с помощью ручного привода.

Для прямой наводки в цель пулеметов КПВТ и ПКТ служит перископический прицел ПП-61АМ. Прицел имеет кратность увеличения 2,6 и поле зрения 23°.

Масса башни с пулеметами, прицелом и сиденьем — 400 кг.

Установка башни повлекла за собой изменения в крыше и бортах корпуса, а также в компоновке десантного отделения.

Крыша корпуса БТР-60ПБ состоит из сваренного из четырех частей подбашенного листа, среднего и заднего съемных листов. В подбашенном листе расположены два посадочных люка для экипажа и один для десанта (за башней справа), вырез под погон башни, гнездо прибора наблюдения командира ТПКУ-2Б (в это же гнездо может устанавливаться ночной прибор ТКН-1С с прожектором ОУ-ЗГА-2), гнездо основания антенны радиостанции Р-123, гнездо прибора наблюдения десанта МК-4Н (за башней слева). На среднем съемном листе крыши расположены второй посадочный люк для десанта (слева) и бронезащита входного патрубка нагнетателя-сеапаратора (справа). В верхних наклонных бортовых листах корпуса расположены люки запасного выхода десанта и экипажа. Люки расположены несимметрично: по правому борту — на уровне второго колеса, по левому — между вторым и третьим колесами. Симметрично люку левого борта, на правом установлен прибор наблюдения десанта ТПН-Б. На каждом борту имеются по три лючка для ведения десантом стрельбы из личного оружия.

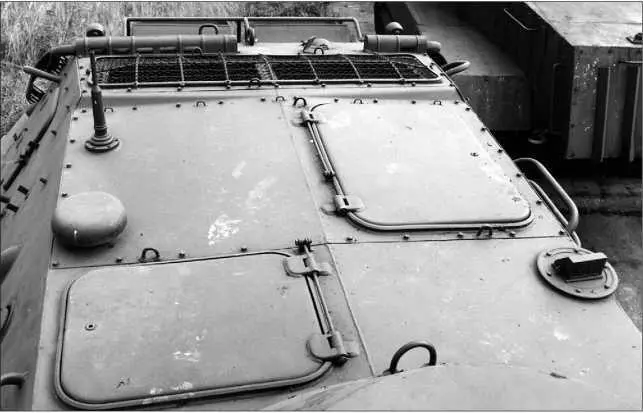

Крыша десантного отделения БТР-60ПБ (вид в корму). За крышкой переднего посадочного люка десанта виден «грибок» бронезащиты входного патрубка нагнетателя-сепаратора, за ним — антенный ввод. Перед крышкой заднего посадочного люка десанта установлен прибор наблюдения МК-4Н.

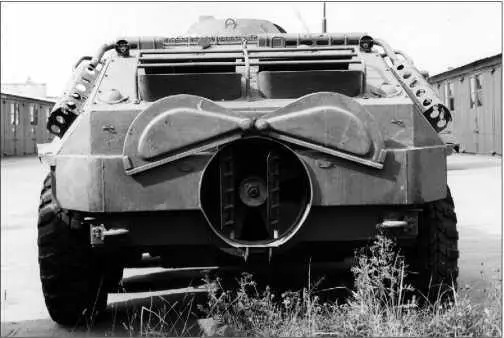

Вид на корму броне транспортера. Заслонки водомета открыты.

В БТР-60ПБ изменена схема размещения десанта, сократившегося до 8 человек. Десантники располагаются на двух одноместных сиденьях перед башней, установленных за сиденьями механика-водителя и командира, и двух поперечных трехместных сиденьях за башней.

По сравнению с БТР-60ПА существенно увеличилось количество приборов наблюдения у командира и механика-водителя. Помимо уже упомянутого прибора ТПКУ-2Б, на рабочем месте командира установлены два прибора ТНП-Б по обе стороны от прибора ТПКУ-2Б, прибор ТНП-Б в переднем боковом наклонном лобовом листе корпуса и прибор ТНП-Б в передней части правого борта. Для наблюдения из бронетранспортера при закрытом люке водителя в местах стыков вертикальных лобовых листов и крыши корпуса установлены три прибора ТНП-Б, а в боковом лобовом наклонном листе и в передней части левого борта корпуса — по одному прибору ТНП-Б. Вместо центрального прибора ТНП-Б механика-водителя может быть установлен прибор ночного видения ТВН-2Б. Фары инфракрасного света установлены на наклонных лобовых листах корпуса бронетранспортера.

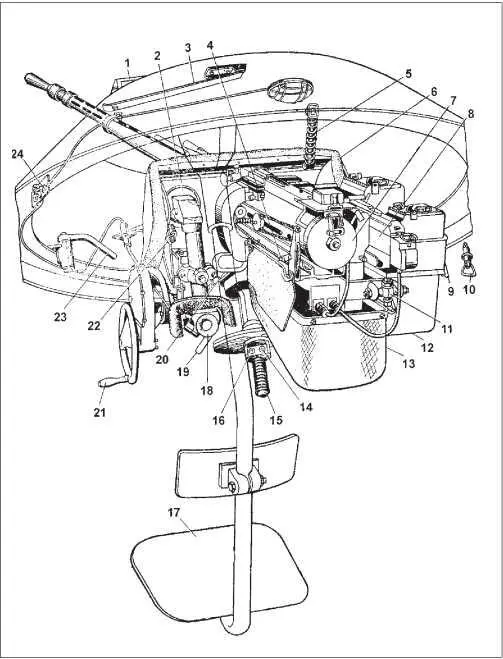

Башенная установка:

1 — прибор наблюдения ТНПТ-1; 2 — защитное стекло прицела; 3 — планка стопора люльки по-походному; 4 — штифт; 5 — уравновешивающее устройство; 6 — уплотнение маски; 7 — пулемет КПВТ; 8 — пулемет ПКТ; 9 — защелка коробкодержателя; 10 — стопор башни по-походному; 11 — регулировочный механизм; 12 — патронная коробка; 13 — гильзозвеньесборник; 14 — кнопка электроспуска ПКТ; 15 — рукоятка маховика поворотного механизма; 16 — кнопка электроспуска КПВТ; 17 — сиденье стрелка; 18 — прицел; 19 — рукоятка тормоза подъемного механизма; 20 — рукоятка перезаряжания; 21 — рукоятка маховика подъемного механизма; 22 — рукоятка стеклоочистителя; 23 — рукоятка тормоза погона; 24 — электрощиток башни.
