При неизменном положении дроссельного золотника, а следовательно, и при неизменном положении иглы подобные карбюраторы в случае увеличения оборотов коленчатого вала двигателя обогащают смесь. Поэтому карбюраторы с механическим торможением применяются на мотоциклах с двигателями небольшой мощности, которые во время движения работают с большой нагрузкой при мало изменяющемся числе оборотов коленчатого вала.

Воздушное торможение горючего применяется на карбюраторах с дросселем, выполненным в виде заслонки, расположенной за диффузором, в котором находится распылитель.

Схема карбюратора с воздушным торможением горючего показана на рис. 68.

Рис. 68. Схема карбюратора с воздушным торможением горючего: 1 — поплавковая камера; 2 — жиклер; 3 — распылитель; 4 — смесительная камера; 5 — трос управления дроссельным золотником; 6 — дроссельная заслонка; 7 — канал тормозного воздуха.

Принцип работы такого карбюратора основан на том, что при открывании дроссельного золотника или при увеличении оборотов коленчатого вала двигателя скорость воздуха и разрежение в диффузоре растут. Воздух, проходящий по каналу 7 в распылитель, уменьшает разрежение у жиклера и, снижая таким образом расход горючего, сохраняет неизменным состав смеси.

У карбюраторов с дросселем в виде золотника при подъеме золотника, как указано выше, разрежение у распылителя падает, а следовательно, уменьшается и подача горючего. По этой причине у таких карбюраторов воздушное торможение горючего применяется только вместе с механическим.

На рис. 69 показана схема карбюратора с комбинированным воздушно-механическим торможением горючего.

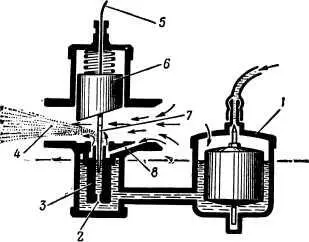

Рис. 69. Схема карбюратора с комбинированным торможением горючего: 1 — поплавковая камера; 2 — жиклер; 3 — распылитель; 4 — смесительная камера; 5 — трос управления золотником; б — дроссельный золотник; 7 — игла золотника; 8 — канал тормозного воздуха.

В случае неизменного положения дроссельного золотника, а следовательно, и иглы, состав смеси при изменении оборотов коленчатого вала двигателя изменяется за счет воздушного торможения горючего, так как при изменении скорости воздуха и разрежения над распылителем воздух, поступающий по каналу 5 , соответственно уменьшает подачу горючего. Состав смеси при этом поддерживается необходимым для данного режима работы двигателя.

При изменении положения дроссельного золотника, но при постоянном числе оборотов коленчатого вала изменяется и скорость воздуха, и разрежение над распылителем, а также изменяется и положение иглы в распылителе. При этом происходит одновременно и механическое, и воздушное торможение горючего.

Смесь в зависимости от условий эксплуатации может быть обогащена на всех режимах двумя способами: увеличением подачи горючего и уменьшением подачи воздуха.

Наиболее распространенным способом обогащения является увеличение подачи горючего, так как при этом способе обеспечивается возможность подачи в цилиндры двигателя максимального количества воздуха и, следовательно, получить максимальную мощность.

Подача горючего может быть увеличена или посредством увеличения проходного сечения жиклера с помощью иглы, или путем подъема иглы, изменяющей проходное сечение распылителя при постоянном сечении жиклера.

Положение иглы в распылителе можно изменить двумя способами: перестановкой иглы в дроссельном золотнике при помощи замка, позволяющего закреплять иглу в дроссельном золотнике в различных положениях, или перемещением иглы в дроссельном золотнике независимо от положения самого золотника. Перемещать иглу водитель может при помощи троса.

Обогащение смеси за счет уменьшения подачи воздуха в процессе эксплуатации осуществляется изменением положения воздушной заслонки, которая расположена на входе воздуха в воздушный канал карбюратора. При частичном закрывании воздушной заслонки сопротивление поступлению воздуха в карбюратор и разрежение в камере смешения увеличиваются и смесь обогащается. Но такой способ обогащения приводит к уменьшению наполнения цилиндров.

Карбюраторы бывают различных типов и марок. Здесь будет описано устройство карбюраторов К-28, К-30 и К-37.

Карбюратор К-30. Этот карбюратор устанавливается на двигателе мотоциклов К-125 и M1А. Он работает с механическим торможением горючего.

Рассмотрим конструкцию и работу карбюратора К-30 (рис. 70).

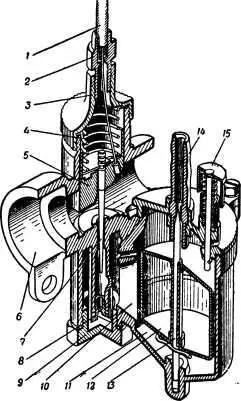

Рис. 70. Карбюратор К-30: 1 — трос управления золотника; 2 — гайка; 3 — крышка корпуса; 4 — пружина золотника; 5 — дроссельный золотник; 6 — хомут; 7 — игла золотника; 8 — жиклер; 9 — пробка отстойника; 10 — канал топливный; 11 — поплавковая камера; 12 — поплавок; 13 — запорная игла; 14 — штуцер бензопровода; 16 — утопитель поплавка.

Горючее из бака по бензопроводу поступает к штуцеру 14 , в нижней части которого выполнено гнездо запорной иглы 13 . Запорная игла с помощью пружинного замка соединена с поплавком 12 . Пройдя гнездо запорной иглы, горючее поступает в поплавковую камеру 11 , из которой через канал 10 подводится к жиклеру 8 , закрытому снизу пробкой 9 отстойника. Далее горючее через жиклер 8 поступает к распылителю, в котором находится игла 7 , связанная с дроссельным золотником 5 с помощью пластинчатого замка. Уровень горючего в поплавковой камере должен находиться на высоте 22 мм от верхней крышки корпуса поплавковой камеры. Опускание дроссельного золотника осуществляется пружиной 4 , расположенной под крышкой 3 , подъем — тросом 1 , оболочка которого опирается на регулировочную гайку 2 .

В патрубке карбюратора имеется разрез, который обеспечивает закрепление карбюратора на патрубке двигателя. В крышке поплавковой камеры выполнен утопитель поплавка 15 .

Дроссельный золотник внизу имеет плоскость. Когда дроссельный золотник закрыт, эта плоскость находится над распылителем. При работе двигателя на холостом ходу между плоскостью дроссельного золотника и кромками карбюратора создается разрежение. Под действием разрежения горючее из поплавковой камеры проходит через жиклер и, выходя из распылителя, смешивается с воздухом, проходящим над дроссельным золотником. Затем горючее поступает в цилиндры двигателя. При подъеме дроссельного золотника вместе с ним поднимается и игла, которая, увеличивая кольцевой зазор между иглой и стенками распылителя, обеспечивает приготовление смеси необходимого для данного режима состава.
