Кроме того, даются краткие сведения по истории развития мотоциклетостроения в нашей стране.
Книга предназначается в качестве пособия при самостоятельном изучении устройства мотоцикла.
Главы III–IX написаны Ф. М. Жигаревым, главы I, II, X–XVIII — С. И. Карзинкиным.
Мотоциклы - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
При запуске и прогреве двигателя смесь обогащается при помощи воздушной заслонки, расположенной в воздухоочистителе.
Кроме того, при запуске уровень горючего в поплавковой камере может быть повышен с помощью утопителя, расположенного на крышке поплавковой камеры.
Изменение состава смеси в зависимости от условий эксплуатации осуществляется перестановкой в дроссельном золотнике иглы, на которой вверху имеются выточки.
Минимальные обороты холостого хода регулируются изменением положения золотника с помощью регулировочной гайки 2 .
Карбюратор К-28. Этот карбюратор устанавливается на двигателе мотоцикла ИЖ-350 (рис. 71).

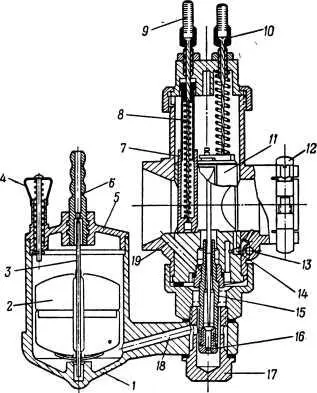

Рис. 71. Карбюратор К-28: 1 — поплавковая камера; 2 — поплавок; 3 — запорная игла; 4 — утопитель; 5 — крышка поплавковой камеры; 6 — штуцер; 7 — воздушная заслонка; 8 — пружина заслонки; 9 — оболочка троса; 10 — регулировочный штуцер; 11 — дроссельный золотник; 12 — хомут; 13 — отверстие для винта качественной регулировки; 14 — канал холостого хода; 15 — распылитель; 16 — жиклер; 17 — соединительная гайка; 18 — топливный канал; 19 — канал тормозного воздуха.
Он имеет воздушно-механическое торможение горючего, устройство холостого хода и воздушную заслонку.
Горючее поступает из бака через бензопровод в штуцер 6 , который расположен в крышке 5 поплавковой камеры. Пройдя штуцер, горючее попадает в поплавковую камеру 1 , в которой расположен поплавок 2 с запорной иглой 3 . После того, как горючее в поплавковой камере достигнет необходимого уровня, запорная игла закроет входное отверстие в штуцере.
Из поплавковой камеры горючее по каналу 18 поступает к распылителю 15 . В нижнюю часть распылителя ввернут жиклер 16 . Затем горючее через жиклер 16 попадает в распылитель, в котором находится коническая игла. Верхний конец иглы при помощи пружинного кольца закреплен в дроссельном золотнике 11 . Дроссельный золотник соединен с тросом. Внешний конец троса соединен с ручкой управления дроссельным золотником. В вырезе дроссельного золотника расположена воздушная заслонка 7, на которую действует пружина 8 заслонки. Управление заслонкой осуществляется тросом, оболочка 9 троса опирается на регулировочный штуцер 10 с контргайкой.
В корпусе карбюратора выполнены канал 14 холостого хода, имеющий два выходных отверстия: одно из них расположено перед кромкой дроссельного золотника, а другое — за кромкой. Через отверстие 13 , величина проходного сечения которого регулируется винтом, в топливный канал холостого хода поступает воздух.
Поплавковая камера соединяется с корпусом карбюратора при помощи соединительной гайки 17 .
Карбюратор крепится к патрубку двигателя хомутом 12 .
При работе на холостом ходу разрежение создается за дроссельным золотником. Поступающее из поплавковой камеры горючее смешивается с воздухом, входящим в топливный канал холостого хода 14 через отверстие 13 . В дальнейшем горючее снова смешивается с воздухом, поступающим в канал через выходное отверстие, расположенное перед кромкой дроссельного золотника.
Смешанное с воздухом горючее поступает далее через выходное отверстие, расположенное за дроссельным золотником, в камеру смешения и, перемешиваясь там с воздухом, поступающим из-под кромки дроссельного золотника, подается потом в цилиндр.
Плавный переход с холостого хода на режим средних нагрузок обеспечивается тем, что при начале подъема дроссельного золотника разрежение действует на оба выходных отверстия. Подсос воздуха в канал прекращается.
Таким образом, с увеличением подачи воздуха увеличивается и подача горючего.
При работе на режимах средних и полных нагрузок горючее из поплавковой камеры через жиклер поступает в распылитель, проходное сечение которого в верхней части изменяется иглой. Воздух, поступающий через канал 19, понижает разрежение у распылителя.
При изменении положения дроссельного золотника при работе на режиме средних нагрузок состав смеси изменяется в соответствии с режимом работы двигателя за счет механического торможения горючего иглой и за счет воздушного торможения горючего, поступающего в полость, окружающую распылитель. При неизменном положении дроссельного золотника состав смеси изменяется за счет воздушного торможения горючего.
Обогащение смеси при запуске и прогреве двигателя осуществляется при помощи воздушной заслонки.
Для повышения уровня горючего в поплавковой камере при запуске холодного двигателя в крышке поплавковой камеры установлен утопитель.
Карбюратор К-37. Этот карбюратор (рис. 72) устанавливается на двигателе мотоцикла М-72.

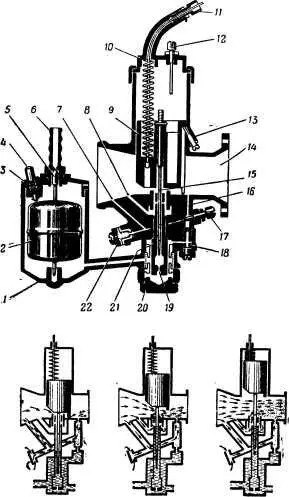

Рис. 72. Карбюратор К-37: 1 — поплавковая камера: 2 — поплавок; 3 — крышка поплавковой камеры; 4 — утопитель; 5 — запорная игла; 6 — штуцер; 7 — канал подачи воздуха к винту качественной регулировки; 8 — канал тормозного воздуха; 9 — дроссельный золотник; 10 — крышка корпуса; 11 — регулировочный штуцер; 12 — ограничитель; 13 — упорный винт; 14 — камера смешения; 15 — игла золотника; 16 — выходное отверстие устройства холостого хода; 17 — винт качественной регулировки; 18 — жиклер холостого хода; 19 — главный жиклер; 20 — соединительная гайка; 21 — распылитель; 22 — сетчатый фильтр.
Он имеет воздушно-механическое торможение горючего, устройство холостого хода и утопитель для обогащения смеси перед пуском.
Горючее подается из бака по бензопроводу и через штуцер поступает в поплавковую камеру 1 .
Когда горючее в поплавковой камере достигнет нормального уровня, поплавок 2 закроет запорной иглой 5 входное отверстие в штуцере.
Из поплавковой камеры горючее поступает через сетчатый фильтр, расположенный на соединительной гайке 20 , к распылителю 21 , в нижний конец которого ввернут главный жиклер 19 . В верхнюю часть отверстия распылителя входит коническая игла 15 , закрепленная верхним концом в дроссельном золотнике 9 . В верхней части распылителя имеются два боковых отверстия, через которые проходит воздух, поступающий в окружающую распылитель полость по каналу 8.
Дроссельный золотник, соединенный тросом с ручкой управления, опускается вниз под действием пружины, верхний конец которой опирается на крышку 10 корпуса. Зазор между кромкой дроссельного золотника и стенками камеры смешения устанавливается при помощи упорного винта 13 .
Рядом с распылителем расположен жиклер холостого хода 18 . В топливный канал холостого хода воздух поступает через канал 7 и канал, защищенный фильтром 22 . Количество поступающего в топливный канал воздуха регулируется винтом 17 . Выходное отверстие 16 устройства холостого хода расположено в камере смешения 14 за кромкой дроссельного золотника.
