В крышке 3 поплавковой камеры расположен утопитель 4 . В крышке 1 0 помещен ограничитель 12 , ограничивающий подъем дроссельного золотника при обкатке нового мотоцикла.
При работе двигателя на холостом ходу горючее проходит через жиклер холостого хода, смешивается с воздухом, поступающим в топливный канал у винта 17, и затем через отверстие 16 выходит в камеру смешения, где перемешивается с воздухом, проходящим под кромкой дроссельного золотника. Перемешанное с воздухом горючее образует горючую смесь, которая поступает далее в цилиндр двигателя.
При работе на средних и полных нагрузках горючее из поплавковой камеры поступает через жиклер в распылитель, проходное сечение которого изменяется при перемещении в нем конической части иглы.
Воздух, поступающий по каналу 8 в полость, окружающую распылитель, понижает там разрежение и изменяет состав смеси в зависимости от режима работы двигателя.
Так же как и у карбюратора К-28, изменение положения дроссельного золотника вызывает изменение кольцевого зазора между иглой и стенками распылителя. При этом подача горючего изменяется.
При неизменном положении дроссельного золотника состав смеси изменяется за счет торможения горючего воздухом, поступающим к распылителю по каналу 8 .
Начало подъема дроссельного золотника изменяется при помощи штуцера 11 , на который опирается оболочка троса.
6. Воздухоочистители
Мотоциклы наиболее часто используются в теплое время года, когда, как известно, дороги, особенно грунтовые, покрыты пылью. Дорожная пыль, поступая с воздухом в цилиндры двигателя, способствует быстрому увеличению износа цилиндров, поршней и поршневых колец, а также образованию нагара в цилиндрах. Пыль, попадающая внутрь картера двигателя, увеличивает износ подшипников и, загрязняя масло, затрудняет подачу его к подшипникам.
Для предотвращения попадания пыли в цилиндры двигателя применяются воздухоочистители.
Воздухоочистители должны обеспечивать: высококачественную очистку поступающего в цилиндр воздуха от содержащейся в нем пыли; незначительное сопротивление прохождению воздуха через воздухоочиститель.
Качество очистки воздуха, прошедшего через воздухоочиститель, оценивается содержанием в нем пыли. Принято считать, что количество пыли не должно превышать 0,001 г/м 3 воздуха.
Качество очистки воздуха зависит от степени загрязненности воздухоочистителя. Своевременная очистка воздухоочистителя от пыли и устранение неплотностей в соединениях обеспечивают высокое качество очистки воздуха.
Несвоевременная очистка воздухоочистителя приводит к снижению его пропускной способности, а также к уменьшению мощности двигателя, вследствие того, что при загрязнении воздухоочистителя уменьшается подача воздуха и увеличивается разрежение в карбюраторе, рабочая смесь обогащается и процесс горения ухудшается.
Воздухоочистители, применяемые на мотоциклетных двигателях, могут быть центробежными, контактно-масляными или инерционно-масляными.
На рис. 73 представлен центробежный воздухоочиститель, применяемый на мотоциклах ИЖ-350 и ИЖ-49.

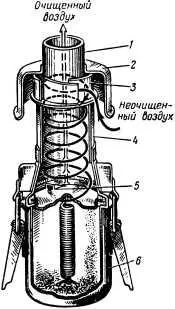

Рис. 73. Центробежный воздухоочиститель: 1 — горловина; 2 — защитный колпак; 3 — направляющие лопатки; 4 — кожух; — отверстия; 5 — пылесборник.
Внешний воздух поступает под защитный колпак 2 на направляющие лопатки 3 , которые создают вихревой поток воздуха в кожухе 4 . Под действием центробежной силы пыль отбрасывается к стенкам кожуха и, опускаясь вниз, попадает через отверстия 5 в крышке в пылесборник 6 .
Контактно-масляный воздухоочиститель показан на рис. 74.

Рис. 74. Контактно-масляный воздухоочиститель: 1 — корпус; 2 — сетка; 3 — воздушная заслонка.
Подобные воздухоочистители устанавливаются на двигателе мотоциклов М1А, К-125.
В корпусе воздухоочистителя устанавливаются две металлические сетки 2 , между которыми находится набивка. Набивка периодически смачивается маслом.
Поступающий в цилиндр воздух проходит через сетку 2 и набивку, разбиваясь там на мелкие струи и оставляя на набивке частицы пыли.
На двигателе мотоцикла М-72 устанавливается инерционно-контактно-масляный воздухоочиститель (рис. 75).

Рис. 75. Инерционно-контактно-масляный воздухоочиститель: 1 — корпус воздухоочистителя; 2 — масляная ванна; 3 — фильтрующая набивка.
Воздух поступает под крышку корпуса 7, затем, опускаясь вниз, проходит над поверхностью масла в масляной ванне, оставляя там наиболее тяжелые частицы пыли. После этого воздух проходит через набивку сетчатого фильтра, смоченную маслом, и очищенный поступает в карбюратор.
Уход за воздухоочистителями заключается в периодической их очистке, пропитке маслом набивки и замене масла.
Периодичность очистки зависит от условий эксплуатации.
Фильтрующая набивка после промывки чистым бензином пропитывается моторным маслом. На место воздухоочиститель устанавливается только после того, как все избыточное масло из набивки вытечет.
Глава IX
ЭЛЕКТРООБОРУДОВАНИЕ МОТОЦИКЛА
1. Аккумуляторные батареи
Электрооборудование мотоцикла включает источники электрического тока и потребители.
К источникам электрического тока относятся аккумуляторная батарея и генератор. В некоторых случаях источником тока для зажигания рабочей смеси является магнето.
Аккумуляторная батарея питает электрическим током потребителей в том случае, когда двигатель мотоцикла работает на малых оборотах или не работает.
Генератор вырабатывает электрический ток для питания потребителей на всех режимах работы двигателя, кроме работы на малых оборотах.
К потребителям электрического тока в электрооборудовании мотоцикла относятся: приборы зажигания, обеспечивающие воспламенение рабочей смеси в цилиндре двигателя; приборы освещения, обеспечивающие освещение дороги во время движения мотоцикла; приборы сигнализации, звуковые (гудки) и световые (стоп-сигнал); контрольные приборы (контрольные лампы и амперметры).
Электрическая энергия может быть получена в результате преобразования химической или механической энергии. В свою очередь электрическая энергия может быть преобразована в химическую или механическую энергию. Примером преобразования химической энергии в электрическую и электрической в химическую служит аккумуляторная батарея, устанавливаемая на мотоциклах.
