В Чернов - Артиллерийское орудие

Среди высших кругов русских офицеров нашлось немало таких, которые считали, что артиллеристам позорно прятаться за щитами в то время, когда пехота наступает без всяких щитов.

И только во время русско-японской войны, благодаря энергии и настойчивости выдающихся русских артиллеристов, была доказана необходимость щитов. Первыми орудийными щитами были щиты, поставленные на орудиях батареи талантливого русского артиллериста подполковника Кугиак. Эти щиты были изготовлены из котельного железа толщиной почти в 3 миллиметра. Японские винтовочные пули не могли пробить их даже с дальности в 700 шагов. Блестящие действия батареи подполковника Кугиак со всей убедительностью доказали огромную пользу щитов.

К концу русско-японской войны по примеру, поданному русскими артиллеристами, все государства снабдили свои полевые орудия щитами.

Щитовое прикрытие современных полевых орудий обычно состоит из двух щитов: неподвижного и подвижного. Неподвижный щит в свою очередь состоит из средней части, верхнего и нижнего откидных щитов. Средняя часть щита при помощи специальных кронштейнов прикрепляется к верхнему станку и имеет вырез, через который проходит ствол с люлькой. Величина выреза должна быть такой, чтобы был обеспечен горизонтальный и вертикальный обстрел, допускаемый механизмами наводки.

Если в целях маскировки необходимо уменьшить высоту орудия, верхний щит опускается. Нижний щит опускается лишь в том случае, когда орудие находится в боевом положении. Подвижная часть щита укрепляется на качающейся части орудия и служит для укрытия расчета от пуль и осколков, которые могут попасть в вырез в неподвижном щите. Толщина щитов возросла с 3 миллиметров до 10. Кроме основного щитового прикрытия, на современных орудиях имеется целый ряд щитков, предназначенных для защиты хрупких деталей и механизмов.

Для уменьшения пробиваемости щитов применяют так называемые экранированные щиты. Сущность экранирования состоит в том, что вместо одного щита используют два, поставленных на расстоянии 20–25 миллиметров друг от друга и жестко скрепленных распорками. После пробивания первого щита пуля или осколок теряет часть своей энергии, изменяет направление своего полета и деформируется. Следовательно, условия для пробивания второго щита ухудшаются. В настоящее время щитовое прикрытие применяется также и в зенитных пушках. Это нововведение вызвано тем, что, как показал опыт Великой Отечественной войны, зенитные пушки могут успешно применяться для борьбы с танками противника. Конструкция щитового прикрытия в значительной степени зависит от назначения, типа и калибра орудия.

Если вы посмотрите на старые орудия с жестким лафетом, то увидите, что колеса этих орудий надевались прямо на ось, которая жестко соединялась со станком. В этом случае оси должны быть очень прочными, так как при перевозке орудия резкие толчки передаются непосредственно на ось, а от оси передаются на остальные части орудия. С появлением механической тяги скорости перевозки артиллерийских орудий увеличились. При таких скоростях перевозки толчки усиливаются и, следовательно, артиллерийские орудия могли бы быстро прийти в негодность.

Для уменьшения вредного действия толчков и ударов на механизмы и приборы орудия в современных артиллерийских системах используют специальные механизмы, которые называются подрессориванием. Для подрессоривания в основном применяют рессоры (пружины) и резиновые буферы.

Если произвести выстрел из подрессоренного орудия, то верхний станок со стволом будет колебаться на рессорах. Следовательно, будет нарушено основное требование, предъявляемое к орудию, — устойчивость. Это привело к необходимости использовать особый механизм, который автоматически связывает ось орудия с нижним станком при переходе в походное положение.

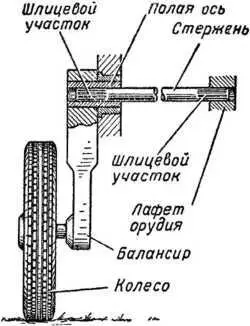

Вначале в качестве упругого элемента использовались пластинчатые рессоры и цилиндрические пружины. Позднее было использовано свойство упругого сопротивления цилиндрического стержня. Работа такого механизма подрессоривания заключается в следующем. Один конец цилиндрического стержня жестко закреплен в лафете (рис. 34), а второй конец при помощи балансира и оси соединен с колесом.

Рис. 34. Схема стержневого подрессоривания .

Если колесо во время движения попадет на какое-либо препятствие, то балансир поднимется, а стержень будет закручиваться. Так как сталь обладает упругостью, то при сходе колеса с препятствия стержень раскрутится. Следовательно, в этом механизме стержень играет роль рессоры, работающей на скручивание.

Подрессоривание пластинчатыми рессорами производится путем подвески нижнего станка к боевой оси при помощи рессоры, составленной из пластин, подобно тому, как это делается при изготовлении обыкновенной автомобильной рессоры. Средняя часть рессоры укрепляется на нижнем станке орудия, а концы — на боевой оси. Удары и толчки при этом подрессоривании смягчаются за счет работы этих пластин на изгиб. Подрессоренные орудия можно перевозить с большой скоростью по любым дорогам.

Для того, чтобы попасть в цель, необходимо придать стволу орудия такое положение, при котором траектория снаряда прошла бы через цель. Несколько десятков лет назад это делалось очень просто, в общем так же, как это делается при стрельбе из пистолета или винтовки. В то время на стволе орудия имелась мушка, а на казенной части — выдвижной прицел с целиком, снабженный прорезью. При наводке орудия наводчик глядел через эту прорезь и мушку на цель. Правильный по указаниям наводчика, поворачивая при помощи правила орудие, придавал ему приблизительное направление на цель. После этого наводчик уточнял наводку, совмещая мушку с целью.

На стволе современного орудия вы не найдете ни целика, ни мушки, тем не менее горизонтальная и вертикальная наводка производится очень быстро и точно.

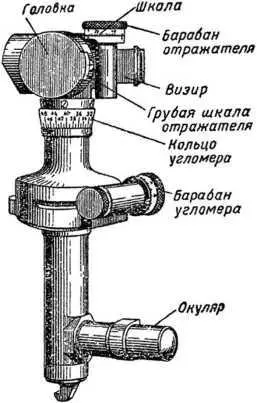

Это достигается при помощи прицельных приспособлений, которые находятся не на самом стволе, а рядом, с левой стороны. При помощи специальных устройств прицельные приспособления связаны со стволом и поворачиваются вместе с ним. Основным оптическим прибором для придания орудию направления в цель (для горизонтальной наводки) является панорама (рис. 35).

Рис. 35. Панорама .

Она представляет собой оптическую трубку в виде буквы «Г», Благодаря такому устройству голова наводчика не закрывает точек наводки, находящихся сзади. Головка устроена так, что она может вращаться в горизонтальной плоскости; вследствие этого наводчик, находящийся за щитом орудия, может, не отрывая глаз от окуляра, видеть предметы, находящиеся впереди, сбоку или сзади. При этом все предметы будут ему казаться значительно ближе, чем на самом деле, потому что панорама дает увеличенное и прямое изображение. Смотря в панораму, наводчик видит перекрестие, через центр которого проходит оптическая ось прибора. Это перекрестие заменяет мушку и прорезь старинных орудий. При стрельбе ночью перекрестие освещается фонарем через специальное окно в панораме.
