Такие прицелы могут быть с независимой линией прицеливания и с полунезависимой линией прицеливания.

Прицелами с независимой линией прицеливания (рис. 38) называются прицелы, в которых положение оптической оси не изменяется при изменении установки угла места цели и угла прицеливания.

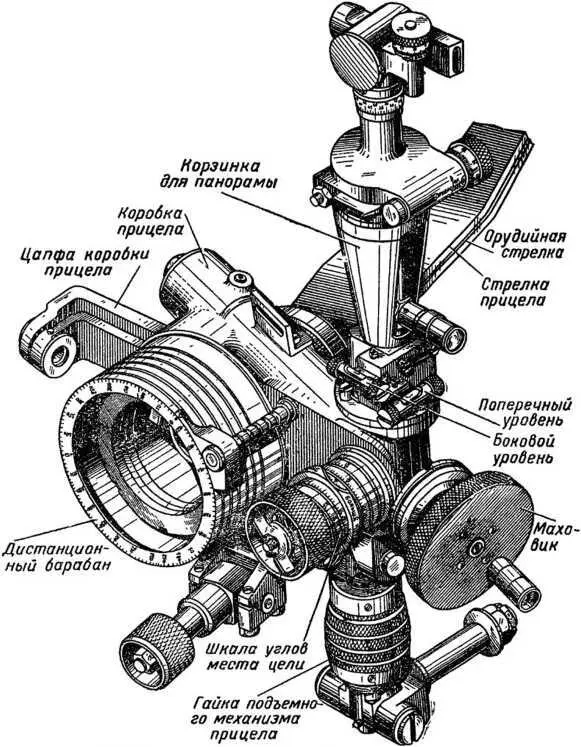

Рис. 38. Прицел с независимой линией прицеливания .

Прицелами с полунезависимой линией прицеливания называются прицелы, в которых положение оптической оси изменяется при изменении установки угла места цели.

Основными механизмами прицела с независимой линией прицеливания являются (см. рис. 38): механизм углов прицеливания; механизм углов места цели; подъемный механизм прицела; механизм поперечного качания; механизм совмещения стрелок; корзинка панорамы с боковым и поперечным уровнями; индикаторные стрелки — прицельная и орудийная. Прицел этого типа жестко укреплен на верхнем станке. Наводка орудия в цель соответственно поданной команде производится двумя номерами орудийного расчета. Первый наводчик выполняет горизонтальную наводку и устанавливает угол прицеливания и угол места цели. Как уже было сказано выше, угол возвышения равен углу прицеливания плюс угол места цели. При установке угла прицеливания и угла места цели происходит отклонение прицельной стрелки от орудийной на некоторый угол. Для того, чтобы навести орудие в цель в вертикальной плоскости, второй наводчик, вращая маховик подъемного механизма, совмещает орудийную стрелку с прицельной.

Устройство прицела с полунезависимой линией прицеливания несколько проще. В этом прицеле отсутствует механизм угла места цели. Для установления углов места цели на коробке прицела укреплен механизм бокового уровня. Благодаря простоте своего устройства этот прицел широко распространен в современной наземной артиллерии.

Современной артиллерии приходится также стрелять и по быстро движущимся бронированным целям. Стрельба же по ним успешна только при непрерывной наводке орудия в цель и при достаточно большом поле зрения.

При непрерывной наводке нельзя устанавливать прицел по шкалам, так как это требует некоторого времени. Поэтому, кроме описанных выше типов прицельных приспособлений, широкое распространение получили так называемые противотанковые прицелы. Наиболее простым прицелом этой группы является прицел ПП-9 для 45-миллиметровой противотанковой пушки обр. 1937 г. В оптической системе этого прицела имеется стеклянная пластинка, на которой нанесены шкалы в сотнях метров для бронебойного и осколочного снарядов и шкала боковых упреждений в делениях угломера. Прицел соединен с качающейся частью орудия при помощи тяги параллелограмма. Наводка производится чрезвычайно просто. Наводчик, вращая маховики подъемного и поворотного механизмов орудия, совмещает деление шкалы, соответствующее требуемой дальности, с целью. Для учета боковых упреждений используется шкала боковых поправок.

Более сложным прицелом для противотанковых орудий является прицел ПП-1 и ПП-2. Эти прицелы имеют: панораму, дающую возможность вести наблюдение в пределах ±120 градусов, механизм углов прицеливания с двумя шкалами в гектометрах для бронебойного снаряда и осколочной гранаты, механизм углов места цели со шкалой в тысячных. Для стрельбы по подвижным целям прямой наводкой в поле зрения панорамы имеется сетка с дистанционной шкалой и шкалой боковых поправок.

Прямая наводка производится при помощи сетки или при помощи сетки и механизма углов прицеливания. Наводка при помощи сетки может быть произведена при стрельбе бронебойным снарядом. Горизонтальная наводка производится по шкале боковых упреждений сетки.

Каждого, кто впервые видит поле современного боя, поражает многообразие и разнохарактерность тех целей, по которым приходится вести огонь артиллерии. Бетонированные сооружения с подземными казематами, пулеметные гнезда, артиллерийские и минометные батареи, узкие щели пехотных окопов с укрывшейся там пехотой противника, проволочные заграждения, с трудом обнаруживаемые командные и наблюдательные пункты, склады боеприпасов, мосты и другие сооружения заполняют поле боя. Наряду с неподвижными целями появляются подвижные цели: самоходные орудия, танки, атакующая пехота, передвигающиеся батареи и т. д.

Совершенно ясно, что для поражения различных целей необходимо иметь различные снаряды с различным действием их у цели. В настоящее время действие снарядов принято подразделять на ударное, фугасное, осколочное и картечное.

Ударное действие снаряда заключается в пробивании преграды силой удара или в проникании его в преграду. Ударное действие снаряда зависит от многих причин, из которых главнейшими являются: угол встречи, окончательная скорость, калибр, вес и форма снаряда, прочность снаряда, характер самой преграды. Наибольшим ударным действием обладают бронебойные снаряды.

Бронебойные снаряды (рис. 39) предназначаются для борьбы с танками, бронеавтомобилями, самоходными орудиями и другими бронированными целями.

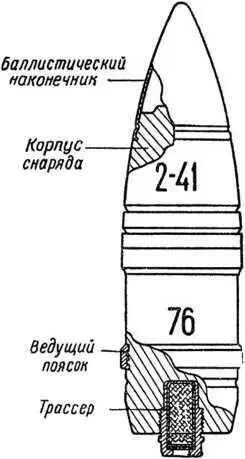

Рис. 39. Бронебойный снаряд .

Эти снаряды имеют сплошную, массивную головную часть, чем и объясняется их прочность. Для того, чтобы снаряд при ударе о броню не давал рикошета, головная часть снаряда делается тупой. Но так как снаряд с тупой головной частью испытывает при полете сильное сопротивление воздуха, то для уменьшения сопротивления воздуха на головную часть снаряда надевают тонкий полый баллистический наконечник. В донную часть снаряда ввинчивается взрыватель, там же находится трассер с особым горящим составом, позволяющим наблюдать траекторию снаряда. Кроме того, бронебойные снаряды обыкновенно снабжаются особыми бронебойными наконечниками. Эти наконечники облегчают пробивание брони и предохраняют головную часть от раскалывания. Бронебойные наконечники были предложены известным русским адмиралом С. О. Макаровым.

В нашей артиллерии применяются бронебойные снаряды с плоскосрезанными наконечниками. Такая форма наконечника обеспечивает снаряд от рикошетирования при встрече с броней, но зато она сильно увеличивает сопротивление воздуха на полете. В этом случае приходится прибегать к помощи баллистического наконечника. При ударе о преграду баллистический наконечник разрушается и в пробивании брони участия не принимает. Бронебойные наконечники имеются также у снарядов береговой и корабельной артиллерии для пробивания прочной брони кораблей. В полевой артиллерии бронебойные снаряды применяются или только с баллистическим наконечником, или совсем без наконечника.
