Панорама имеет угломер. Угломер панорамы состоит из вращающегося кольца, разделенного на 60 частей, и барабана, разделенного на 100 частей. За один оборот барабана оптическая ось панорамы поворачивается в горизонтальной плоскости на одно деление кольца (1-00), или на 1/60 часть окружности угломерного кольца. При повороте барабана на одно его деление головка переместится на 1/6000 часть окружности угломерного кольца (0-01).

Деления на угломерном кольце нанесены по часовой стрелке, если смотреть на кольцо сверху. Чтобы узнать, на какой угол повернута оптическая ось панорамы, нужно прочитать числа, которые стоят на угломерном кольце под указателем (чертой) и на барабане против указателя.

Оптическая ось может перемещаться не только в горизонтальной, но и в вертикальной плоскости. Для этого в панораме имеется специальная отражательная призма. Вращением этой призмы мы можем увеличивать или уменьшать угол наклона оптической оси панорамы. Механизм, при помощи которого изменяется угол наклона, артиллеристы называют отражателем. Отсчет углов отражателя производится по шкале и по барабану. На шкале деления обозначены точками, по три деления вверх и вниз от среднего. Одно деление шкалы отражателя равно 1/60 окружности, а одно деление барабана — 1/6000 окружности. Основным положением отражателя называется такое положение, когда указатель шкалы стоит против средней точки, а барабан установлен на нуль.

На кольце барабана отражателя нанесены две стрелки с надписями «Вверх» и «Вниз». Если повернуть барабан по направлению стрелки с надписью «Вверх», то оптическая ось панорамы поднимется и, наоборот, опустится, если повернуть барабан в противоположную сторону.

При установке отражателя 0, угломера 30–00 и прицела 0 оптическая ось панорамы параллельна оси канала ствола, но так как расстояние между оптической осью панорамы и осью канала ствола по сравнению с дальностью стрельбы очень мало, то можно считать, что в этом случае оптическая ось панорамы совпадает с осью канала ствола. Положение оптической оси панорамы при этих установках прицельных приспособлений называется нулевой линией прицеливания.

Кроме оптической части, прицельные приспособления имеют собственно прицел, при помощи которого орудийному стволу придается нужный угол возвышения. С увеличением угла возвышения до 43,5 градуса дальность стрельбы увеличивается. Для каждой дальности до цели у орудий всех систем (при одном и том же снаряде и заряде) имеется определенный угол возвышения, который придается при помощи прицела. В современной артиллерии имеются прицелы различных конструкций: нормализованные, независимые от орудия, прицелы противотанковой артиллерии.

Нормализованный прицел (рис. 36) жестко скреплен со стволом орудия, вследствие чего он полностью от него зависит.

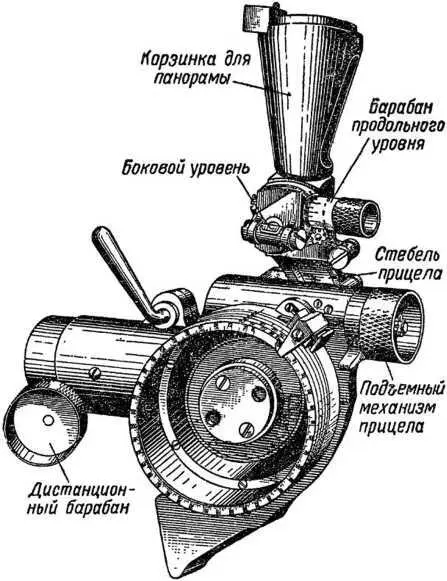

Рис. 36. Нормализованный прицел .

Этот прицел обеспечивает ведение огня прямой и непрямой наводкой. Нормализованный прицел включает в себя целый ряд механизмов, которые дают возможность точно и быстро навести орудие в цель. К этим механизмам относятся: механизм углов прицеливания, механизм углов места цели, механизм поперечного качания. Последний механизм предназначен для учета влияния наклона оси цапф качающейся части орудия.

Чтобы понять назначение первых двух механизмов, необходимо усвоить, что такое угол прицеливания и угол места цели.

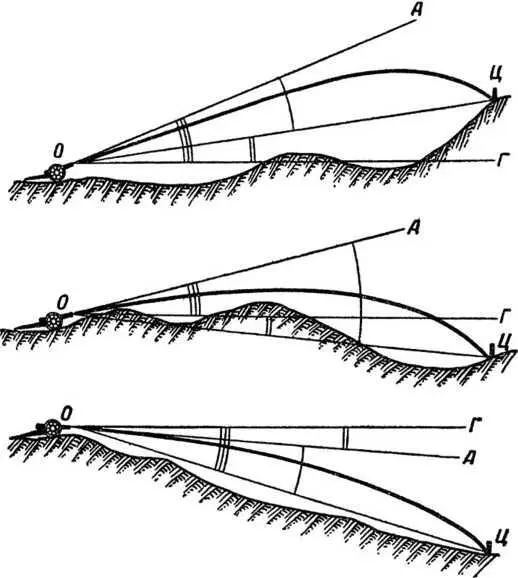

На рис. 37 показаны точка стояния орудия О , горизонт орудия ОГ , линия цели ОЦ (прямая линия, соединяющая орудие с целью и линия выстрела (продолженная ось канала ствола наведенного орудия) ОА . Угол АОЦ называется углом прицеливания.

Рис. 37. Углы места цели, прицеливания и возвышения .

Дальность до цели определяется по линии горизонта. Если цель находится на линии горизонта орудия, то есть на одном с ним уровне, то угол прицеливания будет тем углом возвышения, который нужно придать стволу орудия, чтобы снаряд попал в цель. Но цель редко бывает на одном уровне с орудием. Обычно она бывает или выше или ниже горизонта орудия.

Допустим, что цель выше горизонта. Легко понять, что если мы придадим орудию угол возвышения, равный углу прицеливания, то снаряд не долетит до цели. Если цель будет ниже линии горизонта, то снаряд перелетит через цель. Ошибка в том и другом случае объясняется тем, что не принят во внимание угол между линией цели и линией горизонта орудия ОГ , который называется углом места цели. Угол места цели может быть положительным (если цель выше линии горизонта орудия) и отрицательным (если цель ниже этого горизонта). Следовательно, угол возвышения орудия всегда должен быть равен алгебраической сумме угла прицеливания и угла места цели. Поэтому на орудийном прицеле имеются и механизм углов прицеливания и механизм углов цели.

Основными частями механизма углов прицеливания являются: стебель прицела с корзинкой панорамы и дистанционный барабан с указателем. Почти каждое орудие может стрелять различными снарядами, а многие и различными зарядами. Поэтому на дистанционном барабане имеется несколько шкал, которые соответствуют различным снарядам и зарядам. При повороте барабана на одно деление какой-либо шкалы дальность стрельбы увеличивается на 50 метров.

Кроме того, на торце барабана нанесена шкала тысячных, цена одного деления этой шкалы равняется двум тысячным (0-02).

Для того, чтобы установить необходимый угол прицеливания, нужно определить дальность до цели, разделить ее на 50 и полученное число установить на шкале, соответствующей выбранному снаряду и заряду.

Механизм углов места цели представляет собой боковой уровень. При помощи червячной передачи мы можем перемещать боковой уровень в вертикальной плоскости. Измерение угла места цели производится по барабанчику, на котором нанесены деления. Цена каждого деления равна одной тысячной (0-01).

Наконец, механизм поперечного качания представляет собой маховик с червяком, при помощи которого можно перемещать весь прицел в плоскости, перпендикулярной оси канала ствола. В вертикальное положение прицел устанавливается по поперечному уровню. Такое качание прицела необходимо производить в том случае, если цапфы качающейся части орудия имеют наклон относительно горизонтальной плоскости.

Основным недостатком прицела этого типа является большая загрузка наводчика. Ему приходится работать на двух механизмах наведения и, кроме того, устанавливать прицел. Наиболее разгружен наводчик при обслуживании прицелов, независимых от орудий.
