В Чернов - Артиллерийское орудие

У некоторых орудий имеются бронебойные снаряды без разрывного заряда и взрывателя. Такой снаряд состоит из корпуса, ведущего пояска, трассера и баллистического наконечника. При стрельбе таким снарядом экипаж и жизненные центры танка поражаются корпусом снаряда и осколками пробитой им брони.

Как действует снаряд при пробивании брони? Современные танки покрываются броней, которая может быть нецементированной, цементированной и большой твердости. При ударе остроголового снаряда в нецементированную броню снаряд вытесняет металл на передней поверхности брони в виде кольцевого наплыва, а на задней — в виде венчика с рваными краями. В этом случае действие снаряда напоминает действие обыкновенной иглы, иными словами, снаряд прошивает броню.

При ударе в цементированную броню снаряд в первую очередь должен разрушить наружный, самый твердый, цементированный слой. В этом случае вследствие большой твердости брони и большою давления, приходящегося на небольшую площадь, происходит смятие головной части снаряда. Поэтому для увеличения прочности бронебойные снаряды, как уже было сказано, изготовляют с притупленной головной частью.

При достаточной силе удара и прочности снаряда из цементированной брони в момент удара вышибается «пробка», диаметр которой близок к калибру снаряда, а на наружной и внутренней поверхностях броневого прикрытия наблюдаются отколы металла.

При броне очень большой твердости пробоины нередко имеют неправильную форму; размеры пробоины значительно превышают калибр снаряда, то есть разрушение имеет вид пролома. При пробивании нецементированной брони тупоголовым снарядом выбивается «пробка», но отколов металла при этом не происходит.

Совершенно новым видом снаряда, принципиально отличным по устройству от всех известных нам снарядов, является подкалиберный снаряд (рис. 40).

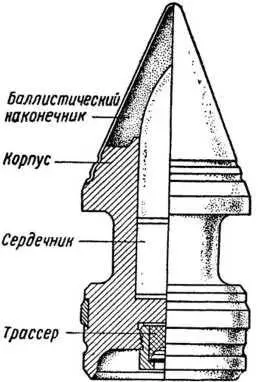

Рис. 40. Подкалиберный снаряд .

Он может пробить самую толстую броню современного тяжелого танка и самоходного орудия, поразить экипаж танка и вывести эту грозную машину из строя.

Основной действующей частью подкалиберного снаряда является сердечник, диаметр которого гораздо меньше калибра орудия, для которого этот снаряд предназначен, поэтому такой снаряд называется подкалиберным.

Устройство подкалиберного снаряда значительно проще устройства обычного снаряда. Он состоит из корпуса в виде катушки, который изготовляется из мягкой стали. Внутри корпуса помещается тяжелый сердечник из особо твердого сплава. На головную часть снаряда навинчивается баллистический наконечник из легкого металла или пластмассы; в донной части такого снаряда имеется трассирующий состав. Ни взрывателя, ни взрывчатого вещества эти снаряды не имеют.

Бронепробивная способность подкалиберного снаряда больше, чем бронебойного, но лишь при стрельбе на дальности, не превышающие 500 метров для пушек калибра 45 миллиметров и 1000 метров для пушек калибра 76 миллиметров. При стрельбе на большие дальности подкалиберный снаряд быстро теряет свою скорость и его бронепробиваемость резко падает.

При попадании в броню танка корпус снаряда разрушается, а сердечник, имеющий большой вес, по инерции продвигается вперед и, выйдя из корпуса снаряда, пробивает в броне отверстие небольшого диаметра. При этом выделяется большое количество тепла. Внутрь танка летят осколки сердечника и брони, нагретые до высокой температуры. Эти осколки поражают экипаж, механизмы танка и поджигают его.

Кроме бронебойного и подкалиберного снарядов, для стрельбы по танкам и бронеавтомобилям за последнее время широко применяются кумулятивные снаряды. Принцип действия кумулятивного снаряда резко отличается от действия известных нам снарядов ударного действия: благодаря особому углублению в головной части заряда, который помещается внутри снаряда, ударные волны при взрыве не расходятся во все стороны, а суммируются и действуют в одном направлении — от углубления, вследствие чего получается направленное действие взрыва. При удачно подобранной форме кумулятивного углубления энергия суммированной взрывной волны значительно превышает энергию взрывной волны обычного разрывного заряда.

Бронебойное действие кумулятивного снаряда не зависит от скорости его движения в момент встречи с броней, так как разрушение происходит исключительно за счет повышенного дробящего действия разрывного заряда. Скорость частиц газов достигает при этом 12 000 метров в секунду. Кумулятивному снаряду не требуется также большой прочности корпуса. Взрыв кумулятивного снаряда отличается от взрыва других снарядов ударного действия резким звуком и ярким пламенем.

Кумулятивный снаряд (рис. 41 а ) представляет собой стальной стакан с ввинтным дном. Внутри корпуса помещается разрывной заряд, в головной части которого имеется конусообразная выемка.

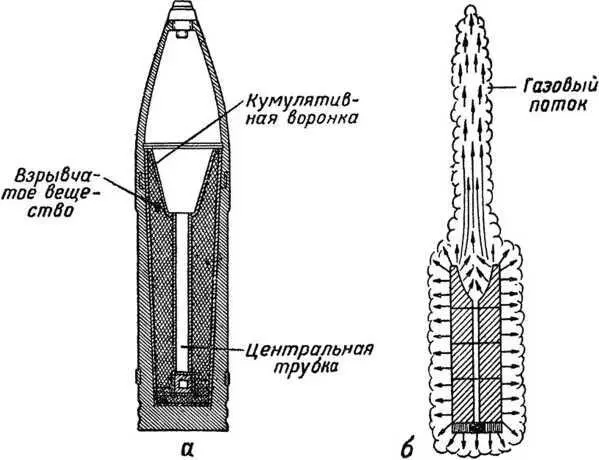

Рис. 41. Кумулятивный снаряд .

По оси заряда располагается центральный канал, на дне которого помещается капсюль-детонатор. В головную часть снаряда ввинчивается взрыватель. При встрече снаряда с броней головной взрыватель через центральный канал вызывает действие детонатора, расположенного в донной части снаряда, а детонатор в свою очередь вызывает действие разрывного заряда. При взрыве разрывного заряда основная масса газов устремляется вперед, в сторону конусообразной выемки. Направленные вперед газы образуют мощную компактную струю (рис. 416), которая с большой силой ударяет в броню, пробивает ее и вызывает взрыв боеприпасов в танке.

Пока луч огня идет от взрывателя к детонатору, тонкая головная часть снаряда успевает разбиться о броню и снаряд подходит вплотную к броне своим кумулятивным углублением. Это усиливает действие направленной взрывной волны.

В результате действия кумулятивного снаряда в броне получается пробоина с оплавленными краями, диаметр которой примерно равен большому диаметру конусообразной выемки. Оплавленные края пробоины породили неправильное название кумулятивного снаряда — бронепрожигающий.

К снарядам ударного действия относится также и бетонобойный снаряд. Бетонобойные снаряды предназначаются для разрушения прочных бетонных и железобетонных укреплений. При стрельбе бетонобойными снарядами, так же как и при стрельбе бронебойными снарядами, решающее значение имеет скорость снаряда при встрече с преградой, угол встречи и прочность корпуса снаряда.
