Для освещения местности ночью в районе расположения противника применяются осветительные снаряды. Действие осветительного снаряда рассчитано на получение разрыва в воздухе на высоте около 300 метров. При этой высоте осветительная звездка освещает площадь диаметром до километра в течение 50–60 секунд. При освещении местности осветительными снарядами можно вести наблюдение на дальности 5–6 километров.

Кроме перечисленных нами снарядов, в артиллерии применяются агитационные, дымовые и другие вспомогательные снаряды.

В разделе, где дается описание устройства снарядов, часто упоминались слова: головной взрыватель, донный взрыватель, дистанционная трубка. Что же это за механизмы, без которых не может действовать ни один снаряд (кроме подкалиберного)?

По способу действия взрыватели и трубки подразделяются на ударные и дистанционные, а по месту их расположения — на головные и донные.

Если вы возьмете современный ударный взрыватель, то на его головной части увидите кран, по бокам которого нанесены две риски с буквами «О» и «З». Из описания действия снарядов вам уже известно, что имеется осколочное и фугасное действие снарядов у цели. Для получения того или иного действия снаряда у цели нам необходимо регулировать момент взрыва снаряда по отношению к моменту его встречи с преградой. Это и достигается путем различных установок взрывателя.

При установке взрывателя на мгновенное действие взрыв снаряда происходит менее чем через 0,001 секунды после встречи его с преградой. Взрыв происходит раньше чем снаряд углубится в преграду, поэтому глубина получившейся воронки незначительна по сравнению с ее диаметром. В результате этого получается максимальное осколочное действие.

Необходимо указать, что взрыватели, дающие осколочное действие, могут быть только головными.

При установке взрывателя на фугасное, или, как еще говорят, на инерционное, действие взрыв снаряда происходит через 0,005 секунды и более после удара его о преграду. В этом случае снаряд до момента взрыва успевает несколько углубиться в преграду.

Увеличение фугасного действия снаряда достигается путем большего углубления его в преграду до момента взрыва. Последнее обеспечивается тем, что на пути луча огня, который вызывает взрыв, помещается пороховой замедлитель. Такая установка взрывателя называется замедленной.

Рассмотрим применение и принцип действия головных и донных ударных взрывателей.

Как говорит само название, головные взрыватели ввинчиваются в очко, находящееся в головной части снаряда. Этот вид взрывателей предназначен для окончательного снаряжения осколочных, осколочно-фугасных и фугасных гранат и дымовых снарядов.

Современные взрыватели состоят из ударного механизма и предохранительного приспособления, назначение которого обеспечить безопасность при хранении и перевозках взрывателей, а также при обращении с ними.

Основными деталями ударного механизма являются: ударник мгновенного действия с жалом и ударник инерционного действия с капсюлем-воспламенителем. Установка на фугасное действие осуществляется при помощи колпачка, навинченного на головную часть взрывателя (рис. 46).

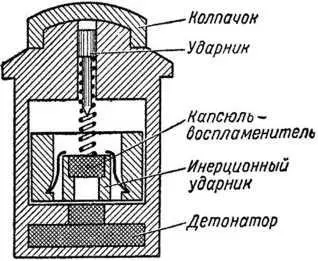

Рис. 46. Схема действия головного взрывателя .

Если колпачок навинчен, то в момент встречи снаряда с преградой ударник мгновенного действия остается на месте, а инерционный, двигаясь под действием сил инерции вперед, накалывает капсюль — воспламенитель. Луч огня от капсюля-воспламенителя передается капсюлю-детонатору и воспламеняет его; детонатор взрывается и вызывает детонацию всего заряда.

Рассмотрим действие головного взрывателя при стрельбе без колпачка. В этом случае ударник мгновенного действия, встретившись с преградой, вдавливается внутрь, навстречу инерционному ударнику, и накалывает капсюль-воспламенитель. В результате этого происходит мгновенное действие взрывателя, а следовательно, и снаряда. Как вам уже известно, такое действие называется осколочным.

Каким образом производится установка взрывателя на замедленное действие?

Для этой цели взрыватели снабжаются специальными устройствами — кранами. Путем комбинирования установки колпачка и крана можно получить следующие установки взрывателя: 1) колпачок снят, кран открыт — осколочное действие; 2) колпачок надет, кран открыт — фугасное действие; 3) колпачок надет, кран закрыт — замедленное действие более длительное; 4) колпачок снят, кран закрыт — замедленное действие. На практике обычно применяются три первые установки.

В момент выстрела взрыватель под действием сил инерции «взводится», то есть предохранительные приспособления освобождают инерционный ударник, после чего достаточно затормозить снаряд на полете, чтобы снаряд разорвался.

Так как взрывателей, применяемых в артиллерии, много, то на корпусе каждого взрывателя имеется клеймо, определяющее его название и тип. Мы с вами разобрали принципиальную схему действия головного взрывателя. Останавливаться на описании всех существующих взрывателей в данной книге мы не имеем возможности.

Для окончательного снаряжения снарядов танковой и противотанковой артиллерии, а также бетонобойных и фугасных снарядов крупных калибров применяются донные взрыватели. Донные взрыватели ввиду особенности действия снарядов ввинчиваются в донную часть снаряда.

Для снаряжения бетонобойных снарядов калибра 152 миллиметра и выше, а также фугасных снарядов крупного калибра применяются донные взрыватели с несколькими установками. Представителем этой группы взрывателей является взрыватель КТД-2, который снабжен замедлительным устройством и краном. Такое устройство взрывателя позволяет произвести три установки:

— основная установка, при которой стрелка крана стоит против надписи «ПК» на корпусе; с такой установкой взрыватели выпускаются с завода; эта установка называется также «по-походному»;

— установка на фугасное действие; стрелка крана в этом случае стоит против буквы «О»;

— установка на замедленное действие; стрелка крана стоит против буквы «З». Необходимо предупредить, что стрелять при установке взрывателя на «ПК» запрещается, ибо в этом случае взрыватель не подействует.

Для разрыва осколочно-фугасной гранаты до встречи ее с преградой применяется дистанционный взрыватель. Осколочно-фугасная граната, снаряженная дистанционным взрывателем, называется бризантной, а сама стрельба носит название стрельбы бризантной гранатой. Такой вид стрельбы применяется для увеличения осколочного действия гранаты.
