В наземной артиллерии широко применяется дистанционный взрыватель Д-1. Этот взрыватель имеет два действия: дистанционное и ударное. Если почему-либо снаряд не разорвался на траектории, то он все же разорвется вследствие действия ударного механизма взрывателя.

Перед заряжанием с взрывателя необходимо свинтить предохранительный колпак.

После этого специальным ключом устанавливают взрыватель на скомандованное деление.

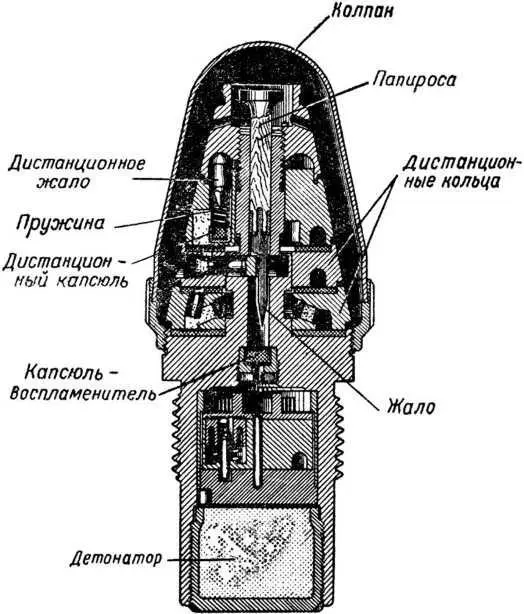

В момент выстрела дистанционное жало (рис. 47) по инерции оседает назад и, сжимая пружину, накалывает дистанционный капсюль.

Рис. 47. Взрыватель Д-1.

Тотчас же начинает гореть пороховая запрессовка, помещенная в канале верхнего дистанционного кольца. Когда огонь дойдет до передаточного канала, начнет гореть запрессовка в среднем дистанционном кольце, а оттуда по передаточному каналу огонь передается в нижнее дистанционное кольцо, далее огонь попадает к капсюлю-детонатору, а от него через передаточный заряд к детонатору. Взрыв детонатора вызовет взрыв всего снаряда. Установка взрывателя на деление «125» соответствует максимальному времени горения дистанционного устройства (45 секундам). Устанавливать взрыватель меньше чем на 5 делений запрещается, так как в этом случае путь огня по дистанционному устройству настолько мал, что разрыв снаряда произойдет в непосредственной близости от орудия и осколки могут вывести из строя расчет орудия.

Ударный механизм до выстрела выключен, так как жало, укрепленное в папиросе, застопорено стопором, упирающимся в пороховой столбик. На полете, когда столбик сгорит, стопор освобождает папиросу, которая подается вперед вследствие того, что снаряд тормозится силой сопротивления воздуха. В момент удара снаряда о преграду папироса с жалом резко подается назад и накалывают капсюль-воспламенитель ударного механизма. От капсюля-воспламенителя луч огня передается капсюлю-детонатору.

Для окончательного снаряжения шрапнелей и специальных снарядов, имеющих пороховой вышибной заряд (зажигательные, осветительные и агитационные), применяются дистанционные трубки. Дистанционные трубки имеют три установки: на дистанционное действие, картечное и ударное.

В момент выстрела тяжелый ударник, называемый дистанционным, подчиняясь закону инерции, стремится остаться на месте, сжимает удерживающую его пружину и накалывает жалом капсюль. Огонь, появившийся в результате взрыва капсюля, передается через передаточный канал пороховой массе, запрессованной в верхнем дистанционном кольце. Оттуда луч огня передается через передаточные отверстия в среднее, а затем в нижнее дистанционные кольца. После этого огонь попадает через запальное отверстие в пороховую петарду и после взрыва ее через центральную трубку передается вышибному заряду.

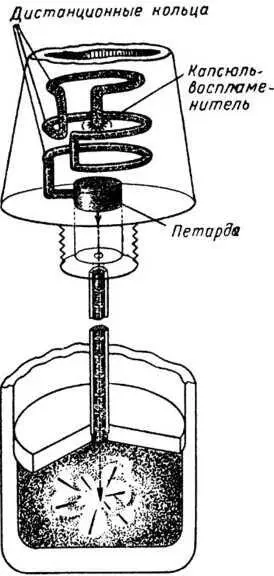

Установка трубки производится аналогично установке дистанционного взрывателя. Следовательно, продолжительность горения трубки зависит от расположения передаточных отверстий дистанционных колец. На рис. 48 показана примерная схема прохождения пламени в дистанционной трубке.

Для установки дистанционных трубок необходимо пользоваться специальными установочными ключами. Воспрещается прибегать к помощи других инструментов во избежание несчастного случая.

Рис. 48. Схема прохождения пламени в дистанционной трубке .

Для того, чтобы произвести выстрел, надо сначала зарядить орудие, то есть вложить в него снаряд и боевой заряд. Для каждого выстрела применяют вполне определенное количество пороха, которое и называется боевым зарядом.

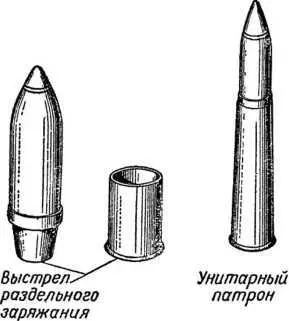

Если снаряд и заряд не соединены в одно целое и их вкладывают в орудие один за другим, то такое заряжание называется раздельным (рис. 49).

Рис. 49. Выстрелы .

В некоторых случаях снаряд заранее соединяется с зарядом при помощи металлической гильзы; в этом случае заряжание производится за один прием и называется нераздельным. Боевой заряд и снаряд, соединенные вместе, называют унитарным патроном (см. рис. 49).

При раздельном заряжании боевые заряды могут быть переменными, что выгодно для орудий крупных калибров, скорострельность которых невелика; выстрелы с переменными зарядами раздельного заряжания бывают двух видов: гильзового и картузного заряжания. В случае гильзового раздельного заряжания боевой заряд помещается в латунной гильзе, а в случае картузного заряжания — в шелковом мешочке (картузе). При стрельбе на переменных зарядах можно менять количество пороха в боевом заряде в процессе стрельбы.

Благодаря этому при стрельбе на одну и ту же дальность можно изменять крутизну траектории, но при этом резко снижается скорострельность орудия. Вместе с тем при уменьшении заряда лучше сохраняется орудие и, кроме того, сокращается расход пороха.

Теперь остается сказать несколько слов о средствах воспламенения боевых зарядов.

Для воспламенения боевого заряда при гильзовом заряжании применяется капсюльная втулка (рис. 50), ввинчиваемая в очко в дне гильзы; при картузном заряжании — ударная трубка, вставляемая в специальное гнездо затвора.

Рис. 50. Капсюльная втулка.

По внутреннему устройству капсюльная втулка и ударная трубка ничем существенным не отличаются одна от другой, а по наружному виду отличаются лишь тем, что капсюльная втулка имеет нарезку для ввинчивания в очко гильзы, а ударная трубка ее не имеет.

В донную часть капсюльной втулки вставлен капсюль, подобный капсюлю винтовочного патрона. Для усиления луча огня, даваемого капсюлем, поверх него помещается пороховой заряд из черного пороха.

На огневой позиции раздается команда «Гранатой». По этой команде замковый должен быстро открыть затвор орудия.

Вам уже известно, что в артиллерийских орудиях применяются затворы двух типов: поршневые и клиновые. Затворы могут быть полуавтоматические, автоматические и затворы, открываемые и закрываемые вручную.

Чтобы открыть поршневой затвор до производства первого выстрела, необходимо в первую очередь нажать до отказа инерционный предохранитель. Предохранитель в основном служит для того, чтобы не дать возможности открыть затвор при затяжном выстреле, и тем самым предотвращает возможность несчастного случая. Затяжным выстрелом обычно называют выстрел, который происходит через 10–15 секунд после спуска ударника. После того, как инерционный предохранитель утоплен, замковый берется рукой за ручку рукоятки и нажимает ее вниз. Затем отводит рукоятку вправо до отказа. Вначале будет двигаться только рукоятка, которая при помощи гребенки поворачивает поршень так, что его нарезные секторы встают против гладких секторов в поршневом гнезде казенника. Как только нарезные секторы поршня встанут против гладких секторов казенника, начнет двигаться весь поршень с рамой, в которую он ввинчен. Орудие готово для заряжания. Патрон вкладывается в орудие.
