Для того, чтобы открыть поршневой затвор после выстрела, нет необходимости утапливать инерционный предохранитель, так как он под действием силы инерции, возникающей при откате ствола, занимает крайнее переднее положение и не препятствует открыванию затвора. Одновременно с выходом поршня из поршневого гнезда казенника рама своим вкладышем ударяет по короткому плечу выбрасывателя, который своим длинным плечом выталкивает стреляную гильзу. После этого можно заряжать орудие новым патроном.

Закрывается затвор в обратном порядке, для этого рукоятка поворачивается влево и вперед.

Клиновые затворы, как правило, бывают автоматическими и полуавтоматическими. Полуавтоматический затвор открывается и закрывается при помощи специальных пружин.

Для производства первого выстрела из орудия, имеющего полуавтоматический затвор, затвор необходимо открыть вручную. Для этого необходимо нажать на стержень, конец которого выступает сверху рукоятки затвора, и отвести рукоятку в крайнее заднее положение. Затем повернуть рукоятку вперед. Вместе с рукояткой будут вращаться ось кривошипа и кривошип, который вначале взведет ударник, а затем своим роликом опустит клин вниз или выдвинет его в бок, — затвор откроется.

Одновременно с этим происходит сжатие закрывающей пружины, которая стремится закрыть затвор.

Но затвор надежно удерживается в открытом положении выступами, имеющимися на ветвях выбрасывателя.

Чтобы зарядить орудие, необходимо вложить патрон в канал ствола. При этом гильза своим фланцем ударяет по ветвям выбрасывателя и срывает их с выступов клина; в этот момент клин освобождается. Под действием закрывающей пружины клин поднимается вверх или вдвигается в казенник и запирает канал ствола. Остается только нажать на спусковой рычаг, чтобы произвести выстрел.

После выстрела под действием открывающей пружины полуавтоматами или копирного устройства затвор открывается, то есть клин опускается или выдвигается, при этом клин ударяет по нижним выступам ветвей выбрасывателя. Выбрасыватели своими захватами выбрасывают стреляную гильзу. Орудие готово для следующего заряжания. Таким образом, для очередного выстрела нет необходимости поворачивать рукоятку затвора, достаточно вкладывать патроны в канал ствола.

Заряжание производится по команде «Огонь» или «Зарядите». По этой команде один из номеров расчета (установщик) передает заряжающему патрон или снаряд, в зависимости от вида заряжания, и готовит следующий. Приняв снаряд, помощник заряжающего вкладывает головную часть снаряда в патронник. Затем досылает его вперед так, чтобы ведущий поясок снаряда прочно врезался в начало нарезов канала ствола (рис. 51).

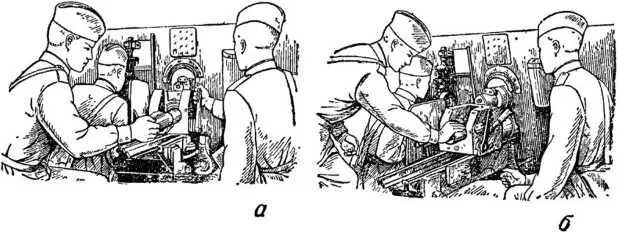

Рис. 51. Момент заряжания орудия: а — вкладывание снаряда; б — досылка снаряда .

Если этого не произойдет, снаряд может при вкладывании заряда отойти назад и уменьшить объем зарядной каморы, вследствие чего создадутся другие условия для сгорания пороха. Следовательно, при выстрелах снаряды будут вылетать с различными начальными скоростями. Это приведет к увеличению рассеивания снарядов, а также к порче канала ствола.

Все приемы заряжания помощник заряжающего должен выполнять быстро и точно, применяя физическую силу, особенно при заряжании орудий, у которых снаряды тяжелые.

Если патрон вкладывается с трудом, необходимо снаряд вынуть и устранить причину, затрудняющую вкладывание снаряда. Закрывать затвор нужно плавно, без рывков.

Для того, чтобы выпущенный из орудия снаряд попал в цель, необходимо предварительно произвести наводку орудия. Это достигается путем вращения маховика поворотного механизма до тех пор, пока ствол орудия не будет направлен в цель. Кроме того, необходимо стволу придать угол возвышения, при котором снаряд полетит на такую дальность, на которой находится цель. Поэтому наводка орудия в цель разделяется на горизонтальную и вертикальную.

При выполнении огневых задач артиллерийским орудиям приходится стрелять как по видимым, так и по невидимым целям. В зависимости от этого различают два вида стрельбы: стрельба прямой наводкой и непрямой наводкой. Стрельба прямой наводкой ведется с открытой позиции по целям, хорошо видимым с огневой позиции (места расположения орудия для стрельбы).

Если же цель не видна, то для наводки орудия в цель используется вспомогательная точка, называемая артиллеристами точкой наводки. Такая наводка называется непрямой. Остановимся подробнее на горизонтальной и вертикальной наводке.

Производя горизонтальную наводку, наводчик должен как можно точнее совместить вертикальную линию перекрестия прицела или панорамы с точкой наводки или с серединой цели. При этом от наводчика требуется навык в уяснении цели, определении основных ее границ и в определении на глаз середины цели.

Стрельба прямой наводкой ведется при установке угломера 30–00. Если вы посмотрите на угломерное кольцо панорамы, то увидите, что на этом кольце против указателя стоит число 30, а против указателя барабана — ноль. В этом случае артиллеристы говорят: «угломер тридцать ноль».

При стрельбе прямой наводкой вертикальная наводка осуществляется при помощи прицела и отражателя. Если при установках отражателя 0, угломера 30–00 и прицела 0 навести перекрестие панорамы в цель, то ось канала ствола будет также направлена в цель, так как при этих установках оптическая ось панорамы параллельна оси канала ствола. Однако, чтобы снаряд долетел до цели, стволу орудия нужно придать соответствующий угол возвышения. Для этого необходимо установить скомандованный прицел. Наводчик при помощи маховика подъемного механизма прицела устанавливает на дистанционном барабане скомандованное деление. После этого наводчик, наблюдая в окулярную трубку панорамы и вращая маховик подъемного механизма, совмещает горизонтальную нить перекрестия панорамы с целью. В этом случае боковым уровнем не пользуются.

При стрельбе же с закрытых огневых позиций, то есть при непрямой наводке, приходится выбирать вспомогательную точку наводки. Для этой цели могут быть выбраны любые хорошо видимые местные предметы: трубы, вышки, отдельные деревья. Важно, чтобы выбранная точка наводки была неподвижной, резко выделялась среди окружающих предметов и находилась не ближе 200 метров от орудия. Наводчику нужно знать, что при нахождении точки наводки справа впереди установка угломера должна быть между 30–00 и 15–00, при нахождении точки наводки справа сзади — между 15–00 и 00–00, при нахождении слева сзади — между 60–00 и 45–00 и при нахождении слева впереди — между 45–00 и 30–00.
