Максим Коломиец - Советский тяжёлый танк КВ-1, т. 1

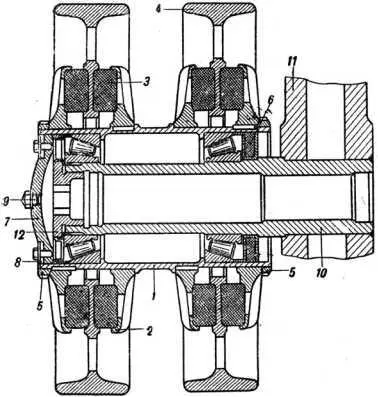

Опорный каток КВ-1 с внутренней амортизацией: 1 — ступица, 2 — диск, 3 — резиновый амортизатор, 4 — обод, 5- гайка, 6 — сальник, 7 — колпак, 8 — пружинное кольцо, 9 — пробка отверстия для смазки; 10 — ось катка, 11 — балансир (руководство службы «Танк КВ»).

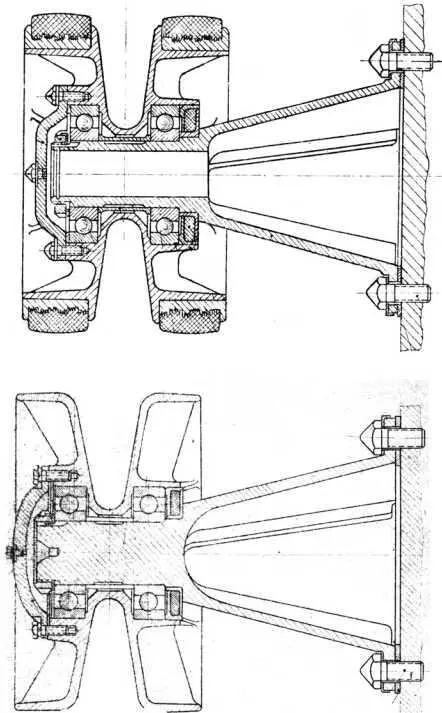

Поддерживающие катки танка КВ-1: вверху — с наружной обрезинкой, такие устанавливались примерно до ноября 1941 года; внизу — цельнолитой, введенный в ноябре 1941 года из-за дефицита резины. В ходе производства в конструкцию литого катка внесли ряд изменений с целью упрощения производства (руководство службы «Танк КВ»).

Во второй половине июля 1941 года вместо экранировки в серию пошла башня из 90 мм брони. Внешне от 75-миллиметровой ее можно отличить по бортовым смотровым приборам: в броне перед ними имелся вырез и приварена планка пулеотбойник.

В августе 1941 года завод № 371 начал выпуск упрощенных башен также из 90 мм брони. Для установки смотровых приборов на них также имелся вырез в броне и пулеотбойник.

Выпускаемые в Челябинске КВ-1 с осени 1941 года оснащались гранеными сварными башнями, конструктивно подобными башням выпуска Ижорского завода мая — июня 1941 года. Позже башню переделали по типу упрощенной башни завода № 371. А начиная с октября 1941 года танки КВ-1 стали оснащаться литыми башнями, причем их доля по сравнению со сварными постоянно возрастала. Следует отметить интересную конструктивную особенность части башен, изготовленных заводами № 200 и Уралмаш: вокруг пулеметной установки в корме имелось довольно массивное броневое кольцо. Этот элемент появился не ранее середины сентября, но просуществовал недолго.

Первоначально вооружение танка КВ-1 состояло из 76,2-мм пушки Л-11, спаренной с 7,62-мм пулеметом ДТ, еще одного ДТ в шаровой установке в нише башни, и двух запасных пулеметов. Один из них мог использоваться для ведения огня стрелком-радистом через отверстие в лобовом листе корпуса, и заряжающим — с зенитной турели на башенном люке.

Пушка Л-11 имела длину ствола в 30,5 калибра, вертикальный клиновой полуавтоматический затвор и противооткатное устройство, в котором жидкость в компрессоре сообщалась с воздухом накатника через специальный клапан (это решение было «визитной карточкой» большинства артсистем, разработанных в КБ Кировского завода под руководством И. Маханова).

Для стрельбы из пушки Л-11 выстрелы с бронебойно-трассирующим снарядом БР-350 со взрывателем МД-5, осколочно-фугасная дальнобойная стальная граната со взрывателем КТМ-1, осколочно-фугасные дальнобойные гранаты (стальная ОФ-350 и сталистого чугуна ЩФ-350А) со взрывателем КТМ-1, фугасная граната так называемого «старого русского образца» Ф-354 (выпуска времен Первой мировой войны) с взрывателями КТ-3, КТМ-3 и ЗГТ, а также шрапнель пулевая Ш-354 с 22-секундной трубкой Т-6. Начальная скорость бронебойного снаряда составляла 612 м/с, броне — пробиваемость — 52 мм гомогенной брони, установленной вертикально, на дальности 1000 м.

Спаренная установка пушки Л-11 и пулемета ДТ имела углы наведения по вертикали от -7 до +25 градусов. Стрельба из спаренной установки велась при помощи двух прицелов — перископического и телескопического: на машинах установочной партии устанавливались ПТ-3 и ТОД-3 соответственно, которые позже заменили на ПТ-6 и ТОД-6.

Наведение вооружения по горизонту осуществлялась с помощью механизма поворота башни, вращение которой велось электромотором. Существовал и дублирующий ручной привод. Максимальная скорость вращения башни составляла 12 градусов в секунду. Для производства выстрела из пушки имелись ножной и ручной и механизмы спуски.

В 1940 году существовало два варианта бронировки орудийной маски Л-11. На ранней отсутствовала планка под стволом орудия, имелся паз под средний болт крепления (с правой стороны по ходу) и болт сверху. Точно не удалось установить, до какого периода ставились такие маски. С большой долей вероятности можно сказать, что их отменили не позднее конца сентября 1940 года. На более позднем варианте маски Л-11 присутствовала планка-перемычка под стволом, но отсутствовали паз вместе со средним болтом и болт сверху. Со второй половине октября 1940 года (с танка № 3706) в лобовом листе корпуса появилась шаровая установка курсового пулемета. Она обеспечивала угол обстрела по горизонту до 30 градусов, и по вертикали от -5 до +15 градусов. Тогда же количество запасных пулеметов сократилось до одного. В январе 1941 года унифицировали конструкцию пулеметной установки в лобовом листе корпуса и кормовом листе башни. Теперь она имела угол обстрела по горизонту в 30 градусов, и столько же — по вертикали.

С начала января 1941 года заменили артиллерийское вооружение КВ-1 — вместо пушки Л-11 стали устанавливать 76,2-мм орудие Ф-32 конструкции завода № 92 в Горьком. Новая артсистема имела длину ствола 31,5 калибра и клиновой затвор с полуавтоматикой копирного типа. Для стрельбы из пушки и спаренного с ней пулемета ДТ сначала использовались перископический прицел ПТ-6 и телескопический ТОД-6, а с марта 1941 года — ПТ-8 и ТОД-8. Углы наведения орудия по вертикали составляли от -5 до +25 градусов. Для стрельбы из Ф-32 использовались те же боеприпасы, что и для Л-11. Начальная скорость бронебойного снаряда составляла 612 м/с, бронепробиваемость — 52 мм гомогенной брони, установленной вертикально, на дальности 1000 м.

На танках КВ-1 из числа машин установочной партии, прошедших модернизацию на Кировском заводе в мае — июле 1941 года, вместо пушки Л-11 монтировали Ф-32. Таким образом, получился некий гибрид: круглая башня и маска с орудием Ф-32. Таких танков было 11 штук.

В сентябре 1941 года, из-за отсутствия Ф-32, на танки КВ-1, выпускаемые в Челябинске, стали устанавливать 76,2-мм пушку ЗИС-5, разработанную конструкторским бюро завода № 92 в Горьком. Это орудие, разработанное на базе артсистемы Ф-34, отличалось от нее некоторым изменением люльки и рядом мелких деталей. ЗИС-5 имела длину ствола в 41,5 калибр и затвор с полуавтоматикой копирного типа. Благодаря установке нового гидравлического тормоза отката длина последнего при стрельбе составляла 320–370 мм. Для ведения огня из спаренной установки пушки и пулемета использовались телескопический прицел ТМФД-7 и перископический ПТ-4-7. Также использовались телескопические 9Т-7, 10Т-7, 10Т-13 и перископический ПТ4-13.

В конце 1941 года на части КВ-1 в крыше башни над местом наводчика устанавливалась измененная бронировка смотрового прибора. Она была не конической формы, а прямоугольной, а судя по широкому смотровому окну спереди, внутри находился обычный перископический смотровой прибор, а не ПТ-4-7. Этот прибор мог иметь такую же конструкцию, как и смотровые приборы в крыше башни, и не имел увеличения. Вероятнее всего, прибор с прямоугольной бронировкой над местом наводчика не вращался (в отличие от ПТ-4-7) и позволял вести наблюдение только вперед.
