Трудно переоценить вклад, который внесли в победу наши тяжелые танки, принявшие на себя удар противника в самый трудный для нашей страны, первый год войны. Конструкция «кавэшки» послужила основой для проектирования и создания танков ИС, которые, переняв эстафету у КВ-1, с триумфом вошли в Берлин.
Советский тяжёлый танк КВ-1, т. 1 - читать онлайн бесплатно ознакомительный отрывок
Интервал:
Закладка:
Выпуск танков КВ-1 в блокадном городе, в тяжелейших условиях при отсутствии нормального питания, дефиците угля и электроэнергии являлся без сомнения, подвигом ленинградцев, которые защищали свой родной город не только на фронте, но и в тылу. Сохранившийся КВ-1, сборки завода № 371, является памятником не только героизму советских танкистов, но и рабочих, инженеров и всех жителей Ленинграда.
УСТРОЙСТВО ТАНКА КВ-1
Корпус танка КВ-1 разделялся на четыре отделения: управления, боевое, моторное и трансмиссионное. В центре боевого отделения, находившегося в передней части, размещался механик-водитель, а слева от него — стрелок-радист (радиотелеграфист). В лобовом листе корпуса, перед водителем, имелся люк-пробка, закрываемый броневой крышкой со смотровой щелью и прибором «Триплекс». Справа от водителя в крыше корпуса имелся зеркальный смотровой прибор. За сиденьем механика-водителя, в днище корпуса располагался аварийный люк для выхода экипажа.
Перед местом стрелка-радиста в лобовом листе корпуса имелось отверстие для стрельбы из пулемета ДТ, закрываемое броневой заглушкой. Специальной установки при стрельбе пулемет не имел, в результате чего ведение огня из него было малоэффективным. Со второй половины октября 1940 года (начиная с танка № 3706) отверстие заменили шаровой установкой ДТ. Всего без постоянной установки ДТ в лобовом листе изготовили 102 КВ-1 (включая первую машину У-0).

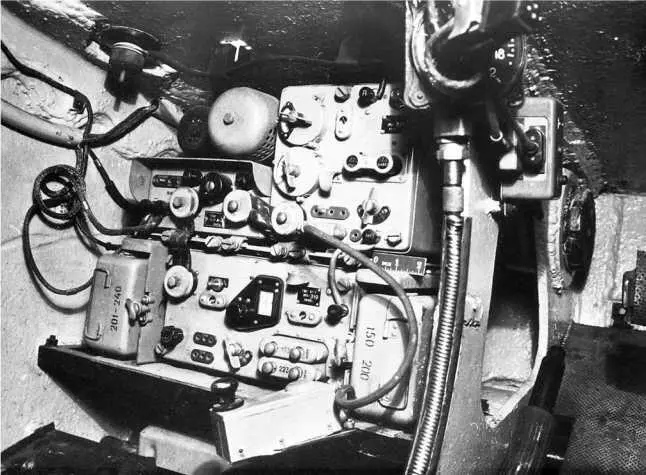

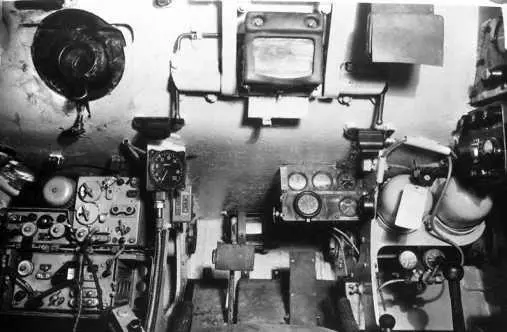

Внутренний вид отделения управления танка КВ-1: слева место стрелка-радиста, в центре место механика-водителя, видны панель с приборами, рычаги и педали управления танком, справа баллоны для запуска двигателя сжатым воздухом. Внизу — радиостанция 10-Р. Фото из американского отчета об испытании КВ-1 (РГАЭ).
Над местом стрелка-радиста имелся люк для посадки-высадки экипажа, закрываемый крышкой с рукояткой и тремя запорными планками. Вдоль левого борта отделения управления устанавливалась радиостанция, вдоль правого топливный бак и часть бое- укладки, за сиденьем механика-водителя — аккумуляторные батареи. Также в отделении управления размещались баллоны со сжатым воздухом для аварийного запуска двигателя, панель контрольных приборов, рычаги и педали управления танком, топливный кран.
Боевое отделение находилось в центре корпуса. Над ним на шариковом погоне монтировалась башня с вооружением — спаренной установкой 76-мм пушки и пулемета ДТ, и еще одним ДТ в кормовом листе башни. В боевом отделении слева от пушки размещался наводчик (командир башни), справа — командир танка, а за ним — заряжающий (младший механик-водитель). Сиденья крепились специальными кронштейнами на захватах погона башни и вращались вместе с ней. В крыше башни, в средней части, имелся люк для посадки экипажа, на котором смонтирована турель для установки зенитного пулемета ДТ. Перед люком установлены броневые колпаки прицела, по бокам и в задней части крыши расположены броневые козырьки зеркальных смотровых приборов, а в передней части крыши — броневой колпак вентилятора. В правом и левом бортах башни имелись смотровые щели с приборами «Триплекс» и отверстия для стрельбы из личного оружия, закрываемые броневыми пробками.
В башне размещались распределительный щиток, прибор ТПУ, часть укладок артиллерийских выстрелов и пулеметных дисков. Вдоль бортов корпуса боевого отделения размещались масляный и топливные баки, на днище — вращающееся контактное устройство и часть боекомплекта.
За боевым отделением располагалось моторное. В нем к днищу танка крепилась подмоторная рама, на которой устанавливался двигатель, справа и слева от него вдоль бортов корпуса — водяные радиаторы системы охлаждения. Здесь же размещались масляный радиатор и воздушный фильтр.

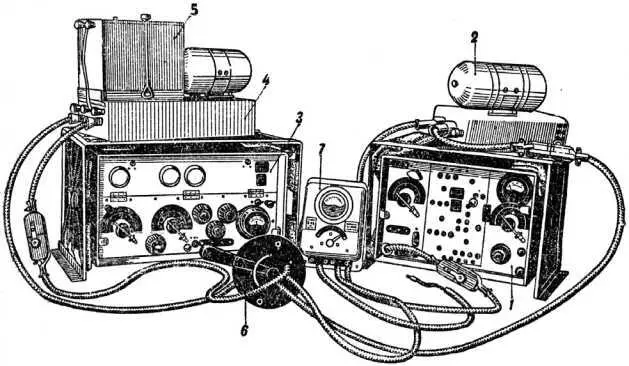

Радиостанция 71-ТК-З, стоявшая на КВ-1 выпуска 1940–1941 годов: 1 — передатчик, 2 — умформер РУН-75, 3 — приемник, 4 — умформер РУН-10, 5 — аккумуляторная батарея накала 4-НКН-10, 6 — главный переключатель, 7 — ручной регулятор напряжения РРН (руководство службы «Танк КВ»).
Моторное отделение отделялось от боевого специальной перегородкой с двумя открывающимися створками для доступа к двигателю из боевого отделения, в верхней створке имелись окошки для наблюдения за двигателем. В верхней части перегородки находились жалюзи для вентиляции боевого отделения, а вдоль бортов — дверцы для демонтажа топливных и масляных баков.
Трансмиссионное отделение располагалось в кормовой части корпуса, и отделялось от моторного перегородкой, к которой крепился кожух вентилятора. В перегородке имелось две дверцы с защелками. К днищу трансмиссионного отделения приваривалась рама, на которой монтировалась коробка перемены передач. Вдоль бортов крепились картеры бортовых передач.
Корпус танка собирался из броневых листов толщиной 75, 40 и 30 мм. Между собой листы соединялись при помощи сварки, в некоторых местах усиливались установкой гужонов и угольников.
В верхнем лобовом листе корпуса имелись вырезы для люка-пробки механика-водителя, а в верхнем переднем листе — для броневого стакана антенного ввода. На нижнем лобовом листе гужонами, с последующей обваркой, крепились два буксирных рыма. Стык нижнего лобового и верхнего переднего листов снаружи усиливался броневым угольником, установленным на гужонах. Сначала их было 34 (17 сверху и 17 снизу, в конце августа 1940 года их число сократилось до 22 (11 сверху и 11 снизу), а с середины июля 1941 года — до 16 (8 сверху и 8 снизу). Впоследствии, осенью 1941 года, количество гужонов сократили до шести, и устанавливались они только снизу — вверху их упразднили.
Борт корпуса изготавливался из одного 75-мм бронелиста, в котором прорезались отверстия для осей балансиров подвески, оси направляющего колеса и установки бортового редуктора.
Корма собиралась из двух гнутых 75-мм бронелистов, между которыми имелся карман для выброса охлаждающего воздуха от двигателя, закрытый сеткой. В нижней части кормового листа крепились два буксирных рыма.

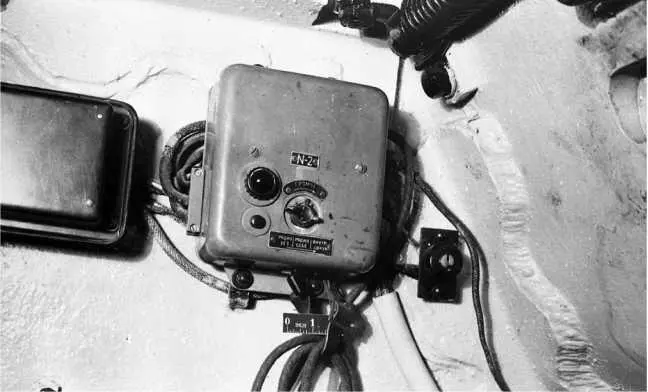

Установка аппарата ТПУ в башне танка КВ-1. Фото из американского отчета об испытании КВ-1 (РГАЭ).
Крыша корпуса изготавливалась из брони толщиной 40 мм. Над отделениями управления и боевым она приваривалась к бортовым и лобовому листам корпуса. В ее передней части были прорезаны отверстия для люка стрелка-радиста и зеркального смотрового прибора, в середине был сделан вырез для установки нижнего погона башни, а за ним — отверстия для горловин топливных баков.
