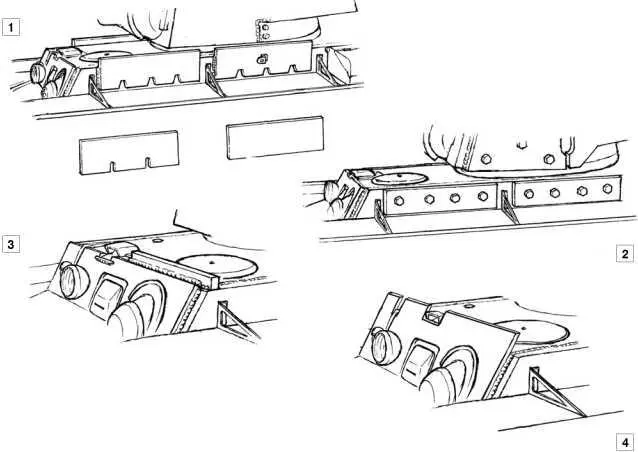

Варианты дополнительной бронировки КВ-1: 1 — крепление защиты погона на машинах ленинградского выпуска (с различными вариантами формы бронелистов); 2 — на экранированных машинах; 3 — с «низкой» экранировкой лобового листа корпуса и планкой для защиты люка на машинах ленинградского выпуска; 4 — «высокая» экранировка лобового лита корпуса, введенная на машинах челябинского выпуска.

Пушка ЗИС-5 использовала те же боеприпасы, что и Л-11 и Ф-32, а также могла применять выстрелы с бронебойно-трассирующими снарядами БР-350А, БР-350Б и БР-350 CП, оснащенные взрывателем МД-5, а также введенным в июне 1942 года кумулятивным снарядом БП-353А и взрывателем БМ. Начальная скорость бронебойно-трассирующего снаряда ЗИС-5 составляла 680 м/с, бронепробиваемость на 1000 м — 61 мм.

Возимый боекомплект танков с пушкой Л-11 выпусков составлял 103 выстрела, которые размещались следующим образом: 10 — вдоль бортов ниши башни, 21 — в вертикальной укладке в отделении управления вдоль переднего топливного бака, и 72 — в специальных ящиках-чемоданах (по три в каждом), уложенных на днище корпуса в боевом отделении. В конце 1941 года боекомплект увеличили до 111 штук за счет введения двух дополнительных чемоданов и добавления укладки на два выстрела.

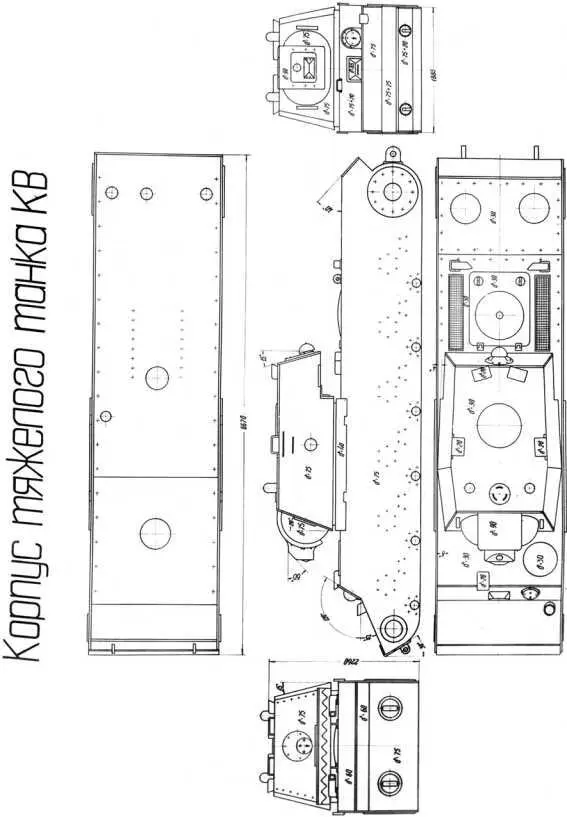

Корпус и башня танка КВ-1 выпуска 1942 года с указанием толщин и углов наклона бронелистов (из альбома «Бронекорпуса и башни танков»).

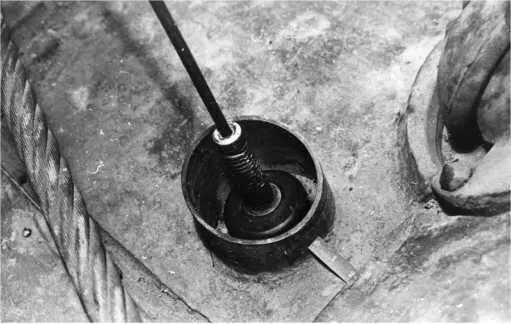

Бронировка антенного ввода на КВ-1 выпуска августа 1942 года. Фото из американского отчета об испытании КВ-1 (РГАЭ).

Башенный люк танка КВ-1. Конструкция всех люков машины (над водителем и над трансмиссионным отделением) была аналогичной. Башенный люк отличался лишь тем, что на нем монтировалась турельная установка для зенитного пулемета (руководство службы «Танк КВ»).

В июле 1941 года для упрощения производства и облегчения загрузки боекомплекта экипажем ввели «чемодан» на два выстрела вместо трех, и пересмотрели их укладку, что позволило увеличить боекомплект до 135 штук. Однако точных данных о том, был ли настолько увеличен боезапас за счет введения новых чемоданов, найти не удалось. Если это и было осуществлено, то только на КВ-1 ленинградского выпуска.

С введением 76-мм пушки ЗИС-5 была пересмотрена и укладка артиллерийских выстрелов: вертикальную укладку аннулировали, и большая часть боекомплекта (104 штуки) размещалась в чемоданах на полу боевого отделения (по два выстрела), и еще 10 — в нише башни. Что касается боезапаса к пулеметам ДТ, то их количество все время оставалось прежним: 3024 патрона (48 дисков), уложенных в башне и отделении управления. Кроме того, в танке КВ-1 имелась сумка на 25 гранат Ф-1.

Смотровой люк-пробка механика-водителя танка КВ: 1 — кронштейн, 2 — «триплекс», 3 — петля, 4 — задвижка, 5 — заслонка, 6 — защелка (руководство службы «Танк КВ»).

В качестве силовой установки на танках КВ-1 использовался 12-цилиндровый V-образный дизельный двигатель В-2К, эксплуатационная мощность которого составляла 500 л.с. при 1900 об/мин, а максимальная — 600 л.с. при 2000 об/мин. Он устанавливался в моторном отделении вдоль продольной оси корпуса машины. Для запуска двигателя применялись два электростартера СМТ-4628 мощностью 6 л.с. каждый. Кроме того, существовал вариант запуска при помощи сжатого воздуха, от двух 5-литровых баллонов, размещенных в отделении управления. Осенью 1941 года вместо двух стартеров стали устанавливать один — СТ-700 мощностью 14 л.с.

Система воздухоочистки двигателя состояла из центробежного воздухоочистителя с масляной ванной и проволочным фильтром (канителью).

Топливная система двигателя включала в себя топливоподкачивающий насос БНК-5Г-6, фильтр грубой очистки, фильтр тонкой очистки, насос высокого давления НК-1, топливный фильтр, трубопроводы, топливный кран, манометр, топливомер и три внутренних топливных бака емкостью 600–615 л. Один из них (на 230–235 л) размещался у правого борта в отделении управления, за ним в боевом отделении — еще один (на 235–240 л) и третий также в боевом отделении у левого борта (на 140 л). Каждый бак оснащался гидростатическим топливомером, щиток которого находился справа от места механика-водителя. С осени 1941 года топливомеры на КВ-1 не устанавливались из-за их отсутствия. Также в отделении управления размещался ручной насос «Альвейер» для подкачки топлива из баков при запуске двигателя.

Ремонт танка КВ-1 на одном из московских предприятий. Зима 1941 года. На этом фото хорошо видно дополнительное броневое кольцо защиты пулеметной установки в кормовом листе башни. Такое кольцо встречается на некоторых челябинских КВ-1 со сварными башнями выпуска осени 1941 года (АСКМ).

Примерно с августа 1941 года на надгусеничных полках КВ-1 Ленинградского Кировского завода стали устанавливать дополнительные топливные баки прямоугольной формы (три — шесть) емкостью 60 л каждый. Примерно с того же времени появились дополнительные цилиндрические баки и на танках КВ-1 Челябинского завода — их было пять каждый емкостью 90 л. При этом один из баков использовался для масла. Допбаки были сняты с КВ-1 в конце февраля 1942 года на основании постановления ГКО об облегчении массы танка КВ-1. Запас хода на основных баках составлял 225 км по шоссе и 150 км по грунтовым дорогам.

Система смазки двигателя состояла из шестеренчатого насоса, маслофильтра, двух масляных радиаторов с кранами выключения, манометра, термометра, сливного крана, маслопроводов и масло бака емкостью 60 л, расположенного у левого борта в боевом отделении сразу за топливным баком.

Жидкостная система охлаждения двигателя емкостью 55–60 л включала в себя два водяных радиатора, водяной насос, заливной бачок, рубашки цилиндров двигателя, трубопроводы, вентилятор и два аэротермомтетра. Радиаторы устанавливались вдоль бортов корпуса на специальных кронштейнах, каждый из них стоял из двух штампованных стальных коллекторов (переднего и заднего) и пакета из 41 охлаждающей алюминиевой трубки. На трубки для увеличения поверхности охлаждения были надеты дополнительные алюминиевые пластины. Осенью 1941 года из-за дефицита алюминия перешли на изготовление радиаторов из стальных трубок. Эти радиаторы были спроектированы под руководством конструктора-турбиниста Н. Синева.
