Михаил Барятинский - Т-54 и Т-55. «Танк-солдат»

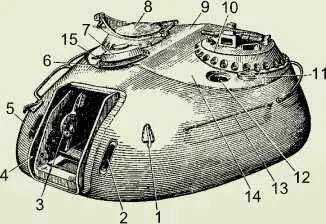

Башня танка Т-54А: 1 — крюк; 2 — щель для прицела; 3 — рамка пушки; 4 — защитная планка; 5 — щель для пулемета; 6 — обечайка для чехла; 7 — корпус вентилятора; 8 — крышка люка заряжающего; 9 — правая половина крыши; 10 — командирская башенка; 11 — бронировка антенного ввода; 12 — отверстие для установки прибора ТПК-1; 13 — поручень; 14 — левая половина крыши; 15 — отверстие для установки прибора наблюдения заряжающего.

Что касается модернизации, то этот процесс был тесно связан с началом капитального ремонта «пятьдесятчетверок». Поскольку массовое производство танков этого типа стартовало фактически только в 1950 году, то с учетом установленного министерством обороны 10-летнего срока межремонтной эксплуатации танков, массовый капитальный ремонт парка танков Т-54 начался в 1960 году. В ходе ремонта проводилась модернизация танков ранних выпусков с целью доведения их до уровня Т-54Б.

В свою очередь до уровня пушки Д-10Т2С доводились орудия Д-10Т и Д-10ТГ. На них устанавливались элементы двухплоскостного стабилизатора СТП-2, а на Д-10Т, кроме того, еще и противовес на дульном срезе ствола. Вместо прибора МК-4 наводчика монтировался ночной прицел ТПН-1. ИК-осветитель Л-2 крепился не к стволу орудия, а к кронштейну, установленному в цапфах на опорах, приваренных к башне справа от пушки. Передача углов наведения от пушки к кронштейну осветителя осуществлялась с помощью параллелограммной тяги. Командирский прибор наблюдения ТПКУБ заменялся на ТПКУ-2Б, а ТКН-1 на ТКН-1 С. Танки получали вращающийся пол боевого отделения и ограждение пушки.

С 1 января 1965 года начал устанавливаться прицел ТШ-2Б-32, а затем ТШ-2Б-32П. Пулеметы СГМТ заменялись пулеметами ПКТ. С 1966 года танки стали оснащаться радиостанциями Р-123 (Р-123М) и ТПУ Р-124, гирополукомпасами ГПК-59. По новому стал размещаться наружный ЗИП. На машинах, проходивших капремонт после 1972 года, в башне приваривали бонки для крепления элементов фильтровентиляционных установок ФВУ-15, а в отделении управления — ФВУ-3,5.

В процессе эксплуатации танков Т-54Б пришлось вносить некоторые изменения и в их базовую конструкцию. Так, например, ночной прицел наводчика был установлен вместо его дневного прибора наблюдения. Неожиданно выяснилось, что отсутствие у наводчика этого прибора приводит к нарушению функций его вестибулярного аппарата: при движении танка наводчика укачивало. Пришлось срочно разрабатывать и устанавливать в крыше башни справа от ночного прицела неподвижный призменный прибор наблюдения ТНП-165.

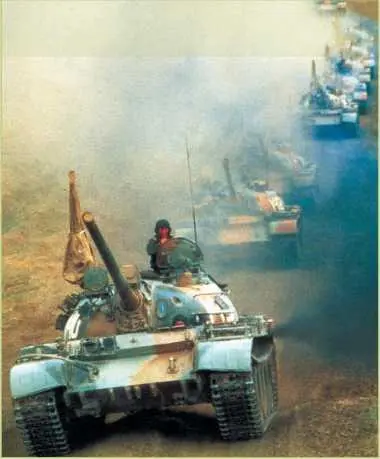

Во главе колонны — средний танк Т-54М Советской Армии с установленным над стволом пушки лазерным дальномером КДТ-1.

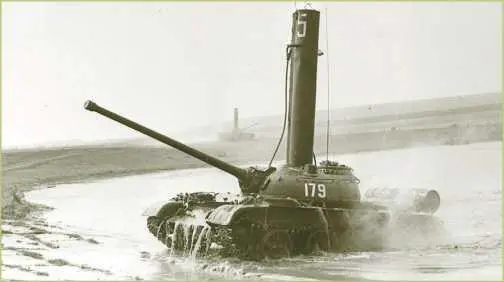

Средний танк Т-54Б (модернизированный Т-54 обр. 1951 г.) с установленной трубой-лазом ОПВТ после преодоления водной преграды по дну.

В середине 1970-х годов была разработана новая программа модернизации танков Т-54. Ее целью было доведение характеристик «пятьдесятчетверок» до уровня танков Т-55 последних лет выпуска, а также их унификация. Модернизированный танк Т-54М («объект 137М») был принят на вооружение приказом Министра обороны СССР от 18 марта 1977 года. Модернизация осуществлялась силами танкоремонтных заводов министерства обороны.

На Т-54М были внедрены агрегаты, системы и приборы, разработанные для танка Т-55. В частности устанавливались баки-стеллажи, благодаря чему боекомплект пушки возрос до 43 выстрелов, стабилизатор вооружения СТП-2М, лазерный дальномер КДТ-1, прицел наводчика со стабилизированной линией прицеливания ТШС-32ПВМ. Кроме того, машина получила двигатель В-55 или В-55В мощностью 580 л. с, а также системы ПАЗ, ППО и ТДА. Все танки были приспособлены для навешивания минного трала КМТ-4 или КМТ-6. В ходовой части устанавливались штампованные опорные катки и гусеницы с РМШ. Боевая масса модернизированной машины возросла до 36,5 т.

На базе Т-54М выпускался командирский танк Т-54МК. Он отличался от базового установкой дополнительной коротковолновой радиостанции Р-130М, зарядного агрегата АБ-1-П/30 и навигационного оборудования ТНА-4.

Следует отметить, что модернизацию до уровня Т-54М прошли не все «пятьдесятчетверки». Многие так и остались в варианте Т-54Б. Это объясняется тем, что в конце 1970-х — начале 1980-х капитального ремонта и осуществления различных программ модернизации требовали уже несколько десятков тысяч танков Т-55, Т-62, Т-64 и Т-72. С таким объемом работы танкоремонтные заводы СССР справиться были просто не в состоянии.

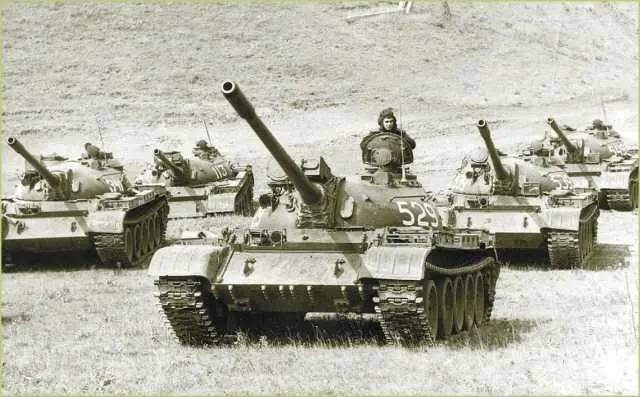

Cредние танки Т-55 и Т-55А. Некоторые машины оборудованы лазерными дальномерами КДТ-1.

В начале 1980-х годов в Омском КБТМ была разработана программа модернизации танков Т-55 с целью доведения их характеристик до уровня основных танков Т-64А и Т-72. В результате были созданы и в апреле 1983 года приняты на вооружение танки Т-55М и Т-55АМ.

Танк Т-55М (Т-55АМ) оснащался многослойными экранами из комбинированной брони на корпусе и башне и бортовыми резинотканевыми экранами. Противоминная защита механика-водителя была повышена за счет дополнительного бронирования днища. На танке был установлен комплекс управляемого вооружения 9К116 «Бастион» и система управления оружием (СУО) «Волна», включавшая в себя лазерный дальномер КДТ-2, баллистический вычислитель БВ-55, прицел ТШСМ-32ПВ и двухплоскостной стабилизатор «Циклон» М1. Часть машин оснащалась зенитным пулеметом НСВТ вместо ДШКМ. Был установлен двигатель В-55У мощностью 620 л.с., увеличен динамический ход опорных катков и введена гусеница с РМШ. Ствол пушки оснастили теплозащитным чехлом. Вместо радиостанции Р-123М установлены радиостанция Р-173 и радиоприемник Р-173П. Машины оборудовались системой запуска дымовых гранат 902Б «Туча» и системой защиты от напалма «Сода». Боевая масса танка в результате модернизации возросла до 40,5 т. Вариант Т-55М-1 (Т-55АМ-1) оснащался двигателем В-46-5М мощностью 690 л.с.

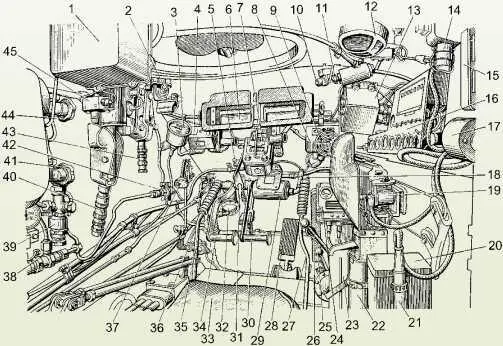

Отделение управления танка Т-55: 1 — блок питания TBHQ-2 (ТВН-2); 2, 11 — сигнальные лампы выхода ствола пушки за пределы ширины танка; 3 — спидометр; 4 — прибор КРП-1; 5 — кнопка включения системы очистки приборов наблюдения; 6 — прибор наблюдения механика-водителя; 7 — курсоуказатель ГПК-59; 8 — прибор КУВ-3; 9 — вентилятор; 10 — клапан выпуска воздуха из топливного насоса; 12 — плафон; 13 — автомат системы /7/70; 14 — аппарат ТПУ механика-водителя; 15 — розетка внешнего запуска; 16 — щиток приборов водителя; 17 — выключатель батарей; 18 — кнопка электроспуска курсового пулемета; 19 — курсовой пулемет ПКТ (СГМ-Т); 20 — ящик для укладки прибора TBHQ-2 (ТВН-2); 21 — выносной блок рентгенметра; 22 — ведро; 23 — коробка курсового пулемета; 24 — измерительный пульт рентгенметра ДП-ЗБ; 25 — рукоятка топливоподкачивающего насоса; 26 — рычаг кулисы переключения передач; 27, 35 — рычаги управления ПМП; 28 — педаль подачи топлива; 29 — преобразователь ПАГ-1Ф; 30 — педаль тормоза; 31 — рукоятка защелки педали тормоза; 32 — бустер; 33 — подушка сиденья; 34 — педаль главного фрикциона; 36 — механизм остановки двигателя; 37 — рукоятка ручной подачи топлива; 38 — электропневмоклапан воздушного запуска двигателя; 39 — воздушный редуктор; 40 — рукоятка закрывающего механизма люка механика-водителя; 41, 44 — вентили баллонов со сжатым воздухом; 42 — электропневмоклапан системы очистки приборов наблюдения; 43 — рукоятка привода управления жалюзи: 45 — переключатель ПС-35.
