Кроме того, в случае выхода из строя двигателя или коробки перемены передач, можно было использовать ручной привод. Он представлял собой установленный на специальной станине ворот со складными рукоятками с цепным приводом на зубчатое колесо ведущей оси. Вращение ворота, имевшего две передачи — на 2 и 7 верст в час соответственно, — требовало усилий четырех человек.
Управление на ходу вел начальник дрезины, находившийся в центре корпуса и имевший в своем распоряжении рычаги тормоза и реверса. Наблюдать за местностью он мог из специальной башенки со смотровыми щелями. Обслуживанием двигателя и коробки перемены передач занимался шофер со своим помощником. По команде начальника они переключали скорости, а также имели «в своем распоряжении самостоятельные рычаги тормоза и реверса, включение и выключения магнето и регулятор впуска смеси в карбюратор». Шофер и его помощник находились на правой стороне корпуса на специальных сиденьях.

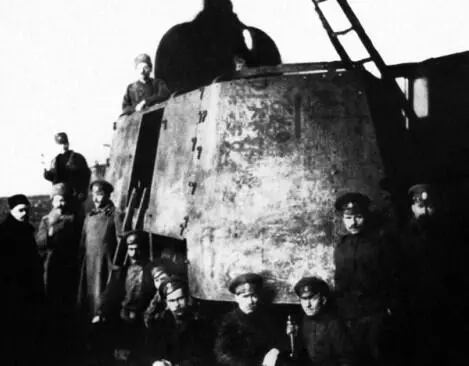

Сборка корпуса бронедрезины в Киевских главных мастерских.
Декабрь 1915 года. На сегодняшний момент это единственное известное автору фото этой дрезины. Хорошо видна форма корпуса, размеры которого можно сопоставить со стоящими рядом людьми (АСКМ).
Бронедрезина вооружалась четырьмя пулеметами Кольта, установленными в четырех конических башнях, вращающихся на роликах. Пулеметы монтировались на специальных станках, обеспечивавших угол возвышения до 60 градусов «для стрельбы по аэропланам». Рядом с амбразурой для пулемета имелась дверка для смены ствола, а для защиты от дождя башни накрывались специальными брезентовыми чехлами. Коробки с патронами хранились в ящиках, размещенных вдоль бортов.
Для транспортировки дрезины в составе эшелонов она оснащалась «особым тяговым прибором, укрепленном на стальном стояке, склепанным с рамой». Снаружи на передних и задних листах корпуса располагались четыре метальника — специальных приспособления для сбрасывания находящихся на рельсах посторонних предметов. Внутреннее освещение дрезины состояло из двух фонарей «шахтного типа», а внешнее — из трех керосиновых фонарей «буферного типа», установленных на кронштейнах. Экипаж бронедрезины состоял из семи человек — начальника, шофера с помощником и четырех пулеметчиков.
Изготовление бронедрезин в Одессе закончилось 14 апреля 1916 года, после чего автор проекта инженер-технолог
3-го железнодорожного батальона (его фамилию, к сожалению, установить не удалось) направил генерал-майору Колобову рапорт о ходе выполнения работ:
«Представляю проект бронированной моторной дрезины, вооруженной двумя пулеметами, составленный мной по распоряжению начальника 2-й Заамурской железнодорожной бригады генерал-майора Колобова в октябре 1915 года.
По окончании и утверждении проекта согласно распоряжению генерала Колобова 4-я рота 1-го Заамурского железнодорожного батальона приступила к постройке дрезины. В настоящее время закончены 2 дрезины, отправленные на театр военных действий.
Бронированная моторная дрезина имеет длину 3500 мм, однако при пробных поездках выяснилось, что внутри нее помещение несколько тесно и комиссия, испытывавшая дрезину высказала пожелание об увеличении длины до 4000 мм. Ширина дрезины 2200 мм, высота от пола до верха пулеметных башен около 1400 мм.
Пол дрезины, непосредственно соединенный с шасси, расположен ниже осей и подвешен к буксам их при помощи рессор на дюймовых болтах.
Двигатель автомобильного типа 25–30 HP соединен с первичным валом коробки скоростей, расположенной поперек дрезины, вторичный вал коробки скоростей при помощи цепи передает движение ведущей оси.
Пулеметные башни, имеющие круговое вращение, расположены диагонально на потолке корпуса. Это расположение имеет целью обеспечить одновременную стрельбу обоим пулеметам вдоль пути на прямом участке.
Форма корпуса в виде объемлющего колпака с наклонными стенками вызвана, во-первых, стремлением подвергнуть действию пуль наклонные поверхности и, во-вторых, к уменьшению сопротивлению ветру при движении…
Коробка скоростей дрезины предусматривает две скорости для переднего и две для заднего хода. Опытные поездки показали вполне удовлетворительное действие коробки скоростей…
Пулеметные башни имеют круговое вращение и пулеметы установлены на специальных станках довольно простого устройства. На боковой стене установлен пятник для укрепления пулемета при стрельбе по аэропланам. К пулеметным станкам подвешены специальные стремена для ленточных ящиков, причем размер стремян позволяет установку как русских, так и австрийских ящиков. Применение этих стремян устранило необходимость второго номера расчета…
Для перемены ширины колеи применены расцепые муфты, допускающие передвижение колес как симметричное, так и одностороннее. При перемене колеи дрезина поднимается четырьмя домкратами, постоянно укрепленными в ее полу..
Колеса дрезины спроектированы клепанными из обода и диска, скрепленных заклепками. Изготовление их оказалось довольно трудным, и для второй дрезины применены трамвайные колеса, любезно уступленные Анонимным Обществом Одесских трамваев.
Для наблюдения за путем устроен универсальный перископ, допускающий круговой обзор местности при неподвижном положении наблюдателя».
Опыт постройки первых трех образцов оказался положительным, и весной 1916 года Главное управление военных сообщений Русской Армии приняло решение о заказе 15–20 бронедрезин, но уже на крупных промышленных предприятиях. При этом в качестве образца приняли проект бронедрезины Путиловского завода, имевший свою предысторию.
Еще в октябре 1915 года 12-й железнодорожный батальон получил разрешение на строительство бронепоезда «путем приспособления к бронировке существующих типов товарных вагонов и платформ». Однако в ходе предварительного проектирования командование и технический персонал батальона пришли к выводу, что «значительный вес поезда ставит его во всецелую зависимость от состояния рельсового пути в тылу поезда, и в то же время бронепоезд представляет собою удобную цель для неприятельского орудийного огня». Выход, по их мнению, был в изготовлении легких бронедрезин с пулеметным вооружением, о чем командир батальона полковник Фурин и сообщал начальнику военно-дорожного отдела Управления военных сообщений (УВОСО) в своем письме от 5 ноября 1915 года:
«Указанные выше недостатки бронепоезда, необходимо связанные с самой сущностью его, не могут быть устранены и были побудительной причиной к созданию нового типа легкой и подвижной механической единицы — моторной бронированной пулеметной дрезины типа 12-го железнодорожного батальона, проект таковой дрезины вместе с пояснительной запиской и проектом инструкции при сем представляется…
