При недостатке энергии или мощности надо перейти от непрерывного действия к импульсному.

20. Принцип непрерывности полезного действия

а) Работа должна осуществляться непрерывно – машина не должна стоять без дела.

б) Полезная работа должна осуществляться без холостых и промежуточных (транспортных) ходов.

в) Переход от поступательно-возвратного движения к вращательному.

21. Принцип «проскока»

Вредные или опасные стадии процесса должны преодолеваться на большой скорости.

22. Принцип «обратить вред в пользу»

Вредные факторы могут быть использованы для получения положительного эффекта.

23. Принцип «клин – клином»

Вредный фактор устраняется за счет сложения с другим вредным фактором.

24. Принцип «перегибание палки»

Усилить вредный фактор до такой степени, чтобы он перестал быть вредным.

25. Принцип самообслуживания

а) Машина должна сама себя обслуживать, выполняя вспомогательные и ремонтные операции.

б) Использование отходов (энергии, вещества) для выполнения вспомогательных операций.

26. Принцип копирования

Вместо сложного, дорогостоящего или хрупкого объекта используется его упрощенные, дешевые и прочные копии.

27. Дешевая недолговечность взамен дорогой долговечности

28. Замена механической схемы электрической или оптической

29. Использование пневмоконструкций (включая использование воздушной подушки)

30. Использование гибких оболочек (включая использование тонких пленок)

31. Использование магнитов и электромагнитов

Таблица использования приемов устранения технических противоречий 40 40 Корнеев С. Алгебра и гармония . Библиотека новатора вып. 2. Тамбовское книжное издательство, 1964, -Приложение 3. С. 52—64. , использует 16 универсальных параметров.

Универсальные параметры

1. Вес

2. Длина

3. Площадь

4. Объем

5. Скорость

6. Форма

7. Энергия

8. Мощность

9. Материал, вещество

10. Производительность

11. Надежность

12. Коэффициент полезного действия

13. Точность

14. Вредные факторы

15. Удобство работы

16. Переменные условия работы

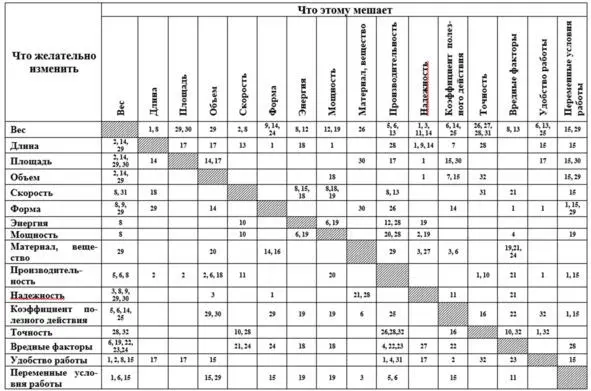

Таблица использования приемов устранения технических противоречий

Текст АРИЗ-65

Алгоритм решения изобретательских задач 42 42 Альтшуллер Г. С. Внимание: Алгоритм изобретения! – Еженедельник «Экономическая газета» №35, 1 сентября 1965 года Приложение «Технико-экономические знания» выпуск 27-й (41-й), С. 7.

Выбор задачи

Первый шаг:определить, какова конечная цель решения задачи.

Второй шаг:проверить, можно ли достичь ту же цель решением «обходной» задачи.

Третий шаг:определить, решение какой задачи – первоначальной или «обходной» – может дать больший эффект.

Четвертый шаг:определить требуемые количественные показатели (скорость, производительность, точность, габариты и т. п.).

Пятый шаг:уточнить требования, вызванные конкретными условиями, в которых предполагается реализация изобретения.

Анализ задачи

Первый шаг:определить идеальный конечный результат (ответить на вопрос: «Что желательно получить в самом идеальном случае?»).

Второй шаг:определить, что мешает получению идеального результата (ответить на вопрос: «В чем состоит „помеха“?»).

Третий шаг:определить, почему мешает (ответить на вопрос: «В чем непосредственная причина „помехи“?»).

Четвертый шаг:определить, при каких условиях ничто не мешало бы получить идеальный результат (ответить на вопрос: «При каких условиях исчезнет „помеха“?»).

Оперативная стадия

Первый шаг:проверить возможность устранения технического противоречия с помощью таблицы типовых приемов.

Второй шаг:проверить возможные изменения в среде, окружающей объект, и в других объектах, работающих совместно с данным.

Третий шаг:перенести решение из других отраслей техники (ответить на вопрос: «Как решаются в других отраслях техники задачи, подобные данной?»).

Четвертый шаг:применить «обратные» решения (ответить на вопрос: «Как решаются в технике задачи, обратные данной, и нельзя ли использовать эти решения, взяв их, так сказать, со знаком минус?»).

Пятый шаг:использовать «прообразы» природы (ответить на вопрос: «Как решаются в природе более или менее сходные задачи?»).

Синтетическая стадия

Первый шаг:определить, как должны быть изменены после изменения одной части объекта другие его части.

Второй шаг:определить, как должны быть изменены другие объекты, работающие совместно с данным.

Третий шаг:проверить, может ли измененный объект применяться по-новому.

Четвертый шаг:использовать найденную техническую идею (или идею, обратную найденной) при решении других технических задач.

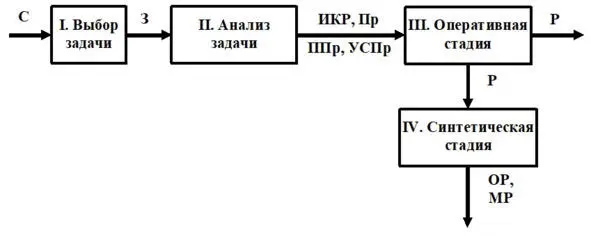

Структурная схема АРИЗ-65

Где:

С – ситуация; З – задача; ИКР – идеальный конечный результат; Пр – противоречие; ППр – причина противоречия; УСПр – условия снятия противоречия; Р – решение; ОР – оценка решения;

МР – метод решения.

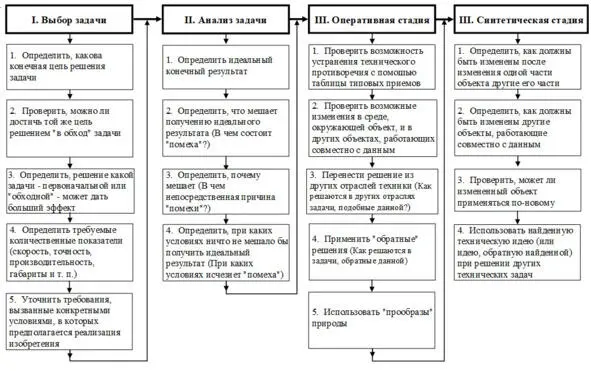

БЛОК-СХЕМА АРИЗ-65

1. Вес

2. Длина

3. Площадь

4. Объем

5. Скорость

6. Форма

7. Энергия

8. Мощность

9. Материал, вещество

10. Производительность

11. Надежность

12. Коэффициент полезного действия

13. Точность

14. Вредные факторы

15. Удобство работы

16. Переменные условия работы

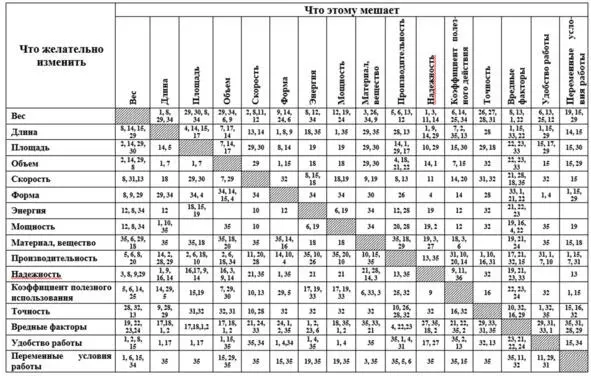

Таблица использования приемов устранения технических противоречий 43 43 Альтшуллер Г. С. Внимание: Алгоритм изобретения! – Еженедельник «Экономическая газета» №35, 1 сентября 1965 года Приложение «Технико-экономические знания» выпуск 27-й (41-й), С. 8—9.
