Владимир Петров - История развития АРИЗ. ТРИЗ

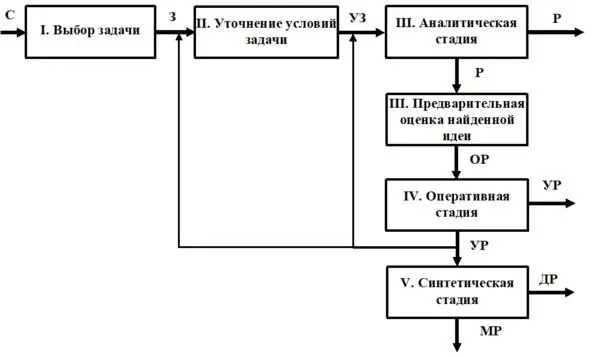

Структурная схема АРИЗ-71

Где

С – ситуация; З – задача; УЗ – уточненная задача; Р – решение;

ОР – оценка решения; УР – усовершенствованное решение;

ДР – дополнительное решение; МР – метод решения.

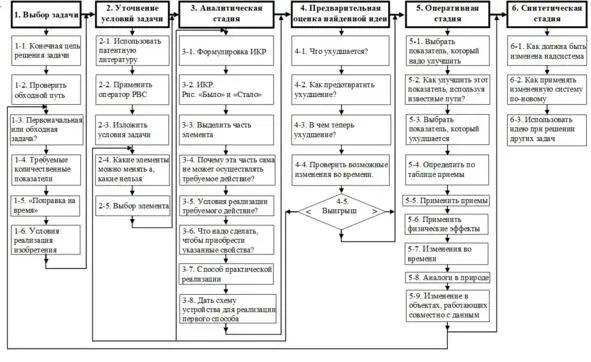

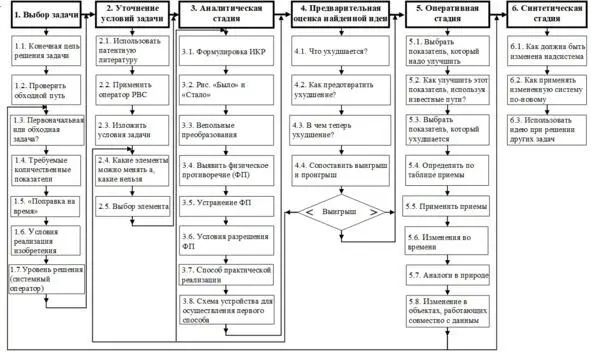

БЛОК-СХЕМА АРИЗ-71

1. Вес подвижного объекта

2. Вес неподвижного объекта

3. Длина подвижного объекта

4. Длина неподвижного объекта

5. Площадь подвижного объекта

6. Площадь неподвижного объекта

7. Объем подвижного объекта

8. Объем неподвижного объекта

9. Скорость

10. Сила

11. Напряжение, давление

12. Форма

13. Устойчивость состава объекта

14. Прочность

15. Продолжительность действия подвижного объекта

16. Продолжительность действия неподвижного объекта

17. Температура

18. Освещенность

19. Энергия, расходуемая подвижным объектом

20. Энергия, расходуемая неподвижным объектом

21. Мощность

22. Потериэнергии

23. Потеривещества

24. Потери информации

25. Потеривремени

26. Количество вещества

27. Надежность

28. Точность измерения

29. Точность изготовления

30. Вредные факторы, действующие на объект извне

31. Вредные факторы, генерируемые самим объектом

32. Удобствоизготовления

33. Удобствоэксплуатации

34. Удобстворемонта

35. Адаптация, универсальность

36. Сложностьустройства

37. Сложность контроля и измерения

38. Степень автоматизации

39. Производительность

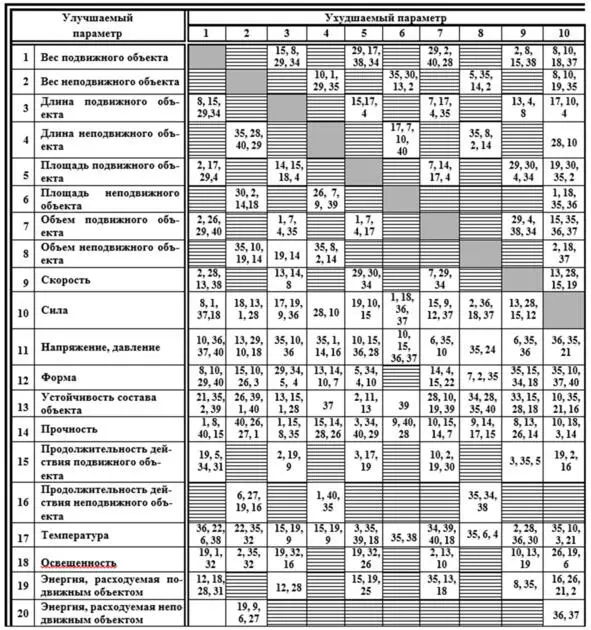

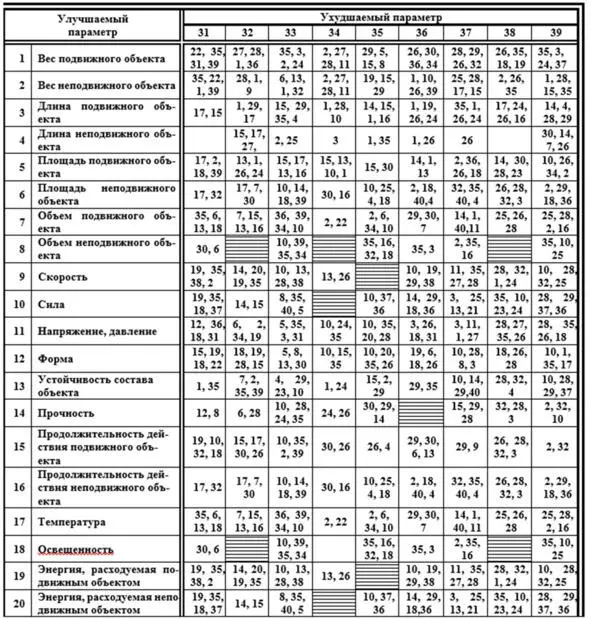

Таблица использования приемов устранения технических противоречи

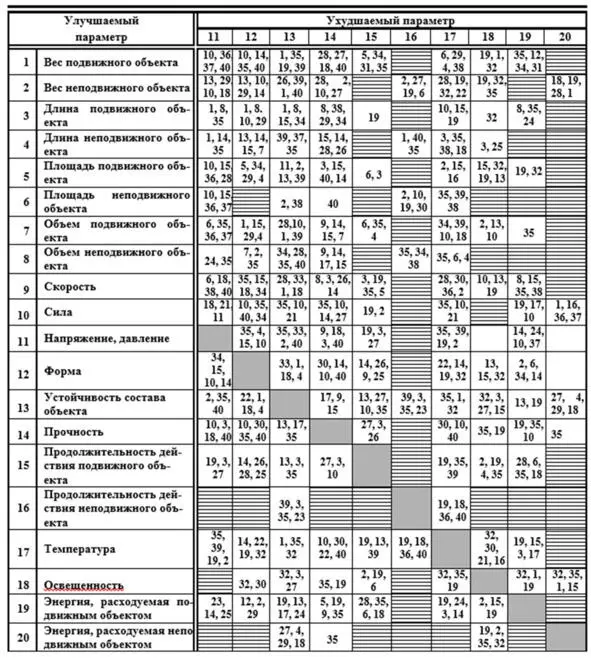

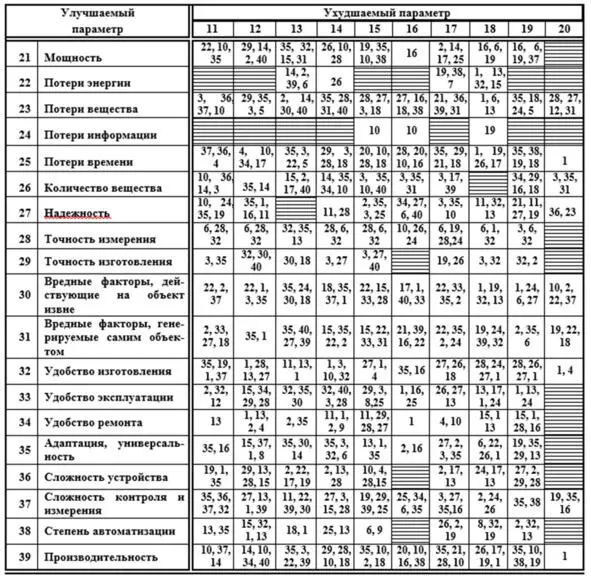

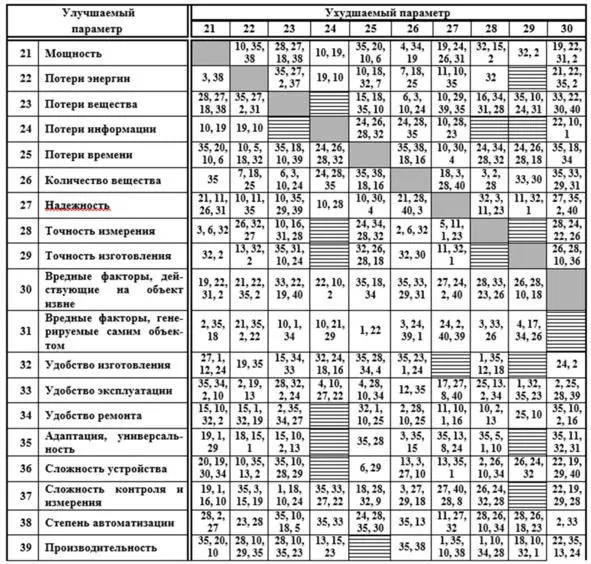

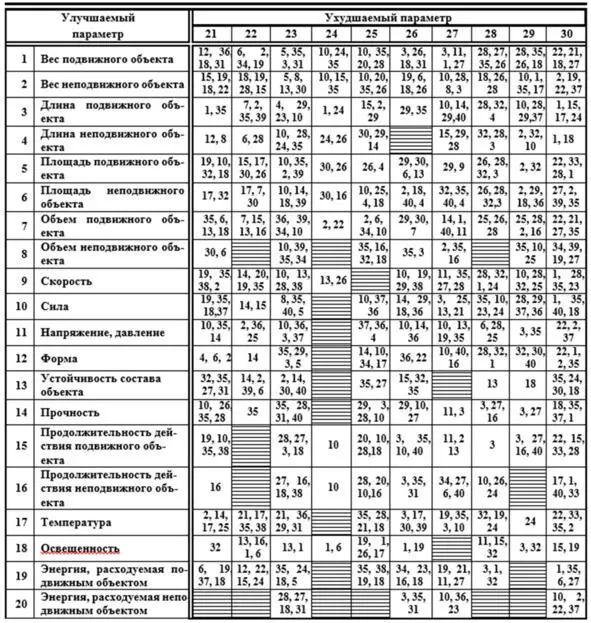

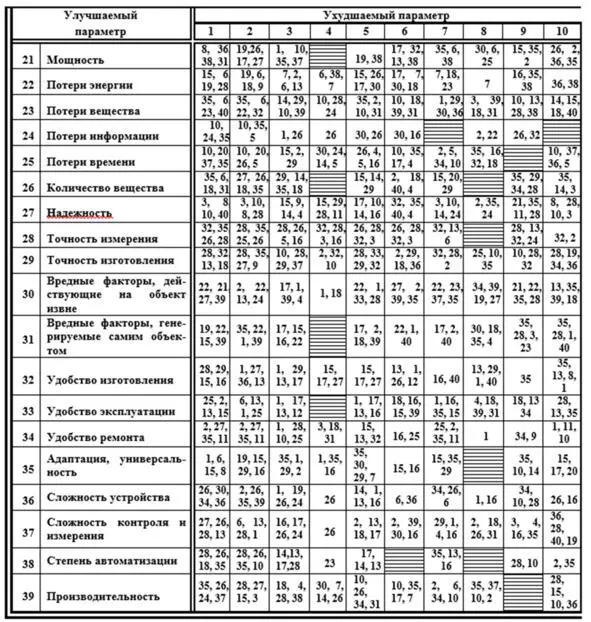

Таблица использования основных приемов устранения технических противоречий (продолжение)

Таблица использования основных приемов устранения технических противоречий (продолжение)

Таблица использования основных приемов устранения технических противоречий (продолжение)

Таблица использования основных приемов устранения технических противоречий (продолжение)

Таблица использования основных приемов устранения технических противоречий (продолжение)

Таблица использования основных приемов устранения технических противоречий (продолжение)

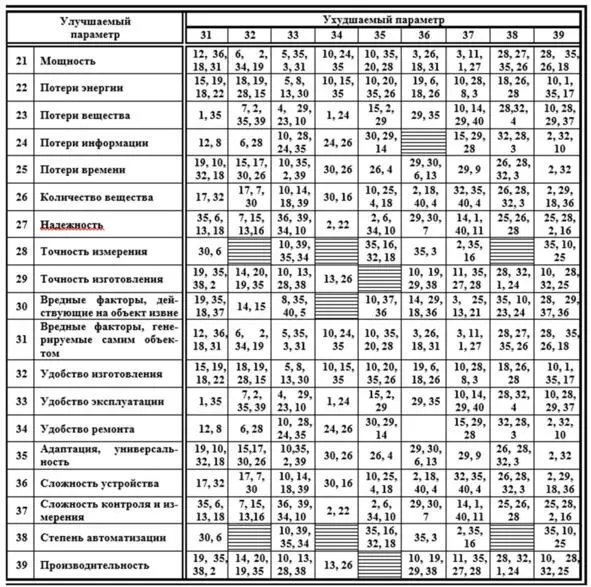

Таблица использования основных приемов устранения технических противоречий (окончание)

Текст АРИЗ-71Б (75)

Алгоритм решения изобретательских задач 48 48 Альтшуллер Г. С. Теория и практика решения изобретательских задач. – Горький: 1976. – 198 с.. С. 191—196.

Часть 1. Выбор задачи

1.1. Определить конечную цель решения задачи:

а) Какова техническая цель решения задачи (Какую характеристику объекта надо изменить?);

б) Какие характеристики объекта заведомо менять нельзя при решении задачи?

в) Какова экономическая цель решения задачи (Какие расходы снизятся, если задача будет решена?);

г) Каковы (примерно) допустимые затраты?

д) Какой главный технико-экономический показатель надо улучшить?

1.2. Проверить обходной путь. Допустим, задача принципиально нерешима: какую другую – более общую – задачу надо тогда решить, чтобы получить требуемый конечный результат?

1.3. Определить, решение какой задачи целесообразнее – первоначальной или обходной?

а) Сравнить первоначальную задачу с тенденциями развития данной отрасли техники;

б) Сравнить первоначальную задачу с тенденциями развития ведущей отрасли техники;

в) Сравнить обходную задачу с тенденциями развития данной отрасли техники;

г) Сравнить обходную задачу с тенденциями развития ведущей отрасли техники;

д) Сопоставить первоначальную задачу с обходной. Произвести выбор. Использовать «Общую схему развития технических систем».

1.4. Определить требуемые количественные показатели.

1.5. Внести в требуемые количественные показатели поправку на время, необходимое для реализации изобретения.

1.6. Уточнить требования, вызванные конкретными условиями, в которых предполагается реализация изобретения:

а) Уточнить особенности внедрения, в частности допустимую степень сложности решения;

б) Уточнить предполагаемые масштабы применения.

1.7. Выбрать желательный уровень решения, использовав системный оператор.

Часть 2. Уточнение условий задачи

2.1. Уточнить задачу, используя патентную литературу:

а) Как (по патентным данным) решаются задачи, близкие к данной?

б) Как решаются задачи, похожие на данную, в ведущей отрасли техники?

в) Как решаются задачи, обратные данной?

2.2. Применить оператор РВС:

а) Мысленно меняем размеры объекта от заданной величины до 0. Как теперь решается задача?

б) Мысленно меняем размеры объекта от заданной величины до ∞. Как теперь решается задача?

в) Мысленно меняем время процесса (или скорость движения объекта) от заданной величины до 0. Как теперь решается задача?

г) Мысленно меняем время процесса (или скорость движения объекта) от заданной величины до ∞. Как теперь решается задача?

д) Мысленно меняем стоимость (допустимые затраты) объекта или процесса от заданной величины до 0. Как теперь решается задача?
