Владимир Петров - История развития АРИЗ. ТРИЗ

7. Анализ хода решения (2 шага).

Всего АРИЗ-82Г содержал 37 шагов, 7 правил, 30 примечаний и 4 предупреждения.

В части 2 был добавлен шаг 2.3 по составлению вепольной формулы.

Расширился разъяснительный материал – появились предупреждения, начинаются словом «Внимание»: перед началом части 2, в примечаниях 19, 24 и 26.

АРИЗ-85А 25 25 Альтшуллер Г. Алгоритм решения изобретательских задач АРИЗ-85А. – Баку, 1983. – 38 с. (18 сентября 1983) имел 7 частей:

1. Анализ исходной ситуации (9 шагов),

2. Анализ задачи (6 шагов),

3. Анализ модели задачи (8 шага),

4. Разрешение физического противоречия (7 шагов),

5. Анализ способа устранения физического противоречия (3 шага),

6. Развитие полученного ответа (3 шага),

7. Анализ хода решения (2 шага).

Всего АРИЗ-85А содержал 38 шагов, 8 правил, 31 примечание и 3 предупреждения.

На шаге 2.1 составлена форма записи мини-задачи и откорректированы примечания к этому шагу.

Шаг 2.3 из АРИЗ-82Г (составить вепольную формулу) переведен в 4 часть вепольный анализ(шаг 4.2).

На шаге 3.1 введено новое правило (7) и два примечания, уточняющие выбор изменяемого элемента.

Введены понятия:

– оперативное время – ОВ(шаг 3.4);

– усиленная формулировка ИКР-1 (шаг 3.5);

– ИКР-2 (шаг 3.8).

В примечании 20 введено понятие предельного ИКР: изделие само себя обрабатывает – без всяких инструментов.

На шаге 3.7 убрано предупреждение.

В таблице разрешения физических противоречий добавлено 5 принципов – стало 11 принципов.

АРИЗ-85Б 26 26 Альтшуллер Г. С. Алгоритм решения изобретательских задач АРИЗ-85Б . – Свердловск: ВИПК Минцветмет СССР. – 1985. имел 8 частей:

1. Анализ задачи (6 шагов),

2. Анализ модели задачи (3 шага),

3. Определение ИКР и ФП (5 шагов),

4. Мобилизация и применение ВПР (5 шагов),

5. Применение информфонда (5 шагов),

6. Анализ способа устранения ФП (3 шага),

7. Применение полученного ответа (3 шага),

8. Анализ хода решения (2 шага).

Всего АРИЗ-85Б содержал 32 шага, 10 правил, 38 примечаний и 6 предупреждений.

Убрана первая часть «Выбор задачи».

Введена часть 4. « Мобилизация и применение ВПР».

Часть 3 в АРИЗ-85А разделена на две части 2 и 3.

Часть 2 состоит из трех шагов: ОЗ, ОВ и ВПР, а остальные шаги вынесены в часть 3.

На шаге 2.1 (ОЗ) исключены три примечания.

В формулировку ИКР-1 введен икс- элемент.

Добавлены примечания:

– на шаге 1.1. добавлены два примечания: одно говорит о введении не только технических, но и природных элементов (примечание 2), а второе (примечание 4) разъясняет, почему необходимо отказаться от терминов.

– на шаге 1.3 добавлены примечания 9 и 10. Примечание 9 разъясняет схемы конфликтов, а в примечании 10 вводится обратная связь, уточняющая шаги 1.1 – 1.3.

– на шаге 1.4 расширено примечание 11.

– на шаге 1.6 добавлены примечания 12—14, уточняющие модель задачи, вводящие обратную связь, уточняющую логику построения модели и разъясняющие понятие «икс-элемент».

На шаге 1.5 добавлено правило 3 (« отсутствующий элемент»).

На шаге 3.1 (ИКР-1) в примечании 20 описан метод « шаг назад от ИКР».

На шаге 3.2 (усиленный ИКР-1) убрано примечание, которое говорит о формулировке предельного ИКР, предупреждение и в примере о молниеотводе убран ответ задачи в виде формулы изобретения.

На шагах 3.3 и 3.4 введены предупреждения.

На шаге 3.5 правило превращено в предупреждение.

В части 4 введены:

– правила 4—9;

– девять примечаний;

– два предупреждения.

Введены дополнительные предупреждения: в примечаниях 27 и 28 (разъяснение технологии использования метода ММЧ) и после шага 8.2.

Вначале каждой части дается описание ее цели.

Части 6—8 не изменены.

АРИЗ-85В 27 27 Альтшуллер Г. С. Алгоритм решения изобретательских задач (АРИЗ-85В). – Стандартные решения изобретательских задач. 77 стандартов : Метод. разраб. для слушателей семинара «Методы решения науч.-техн. задач. – Л.: Ленингр. металлич. з-д. – 1985. – 123 с. имел 9 частей:

1. Анализ задачи (7 шагов),

2. Анализ модели задачи (3 шага),

3. Определение ИКР и ФП (6 шагов),

4. Мобилизация и применение ВПР (7 шагов),

5. Применение информфонда (4 шага),

6. Изменение и (или) замена задачи (4 шага),

7. Анализ способа устранения ФП (4 шага),

8. Применение полученного ответа (3 шага),

9. Анализ хода решения (2 шага).

Всего АРИЗ-85Б содержал 40 шагов, 10 правил и 44 примечания.

Введена часть 6. « Изменение и (или) замена задачи».

На шаге 1.3 введено новое примечание (10), о том, что конфликт можно рассматривать не только в пространстве, но и во времени .

На шаге 1.4 введено примечание (13), уточняющее понятие главного производственного процесса (ГПП).

Введен шаг 1.7 – применение стандартови примечание 17.

В примечаниях 20 – 22 к шагу 2.3 (определение ВПР) уточняются структура и технология определения ВПР.

Метод «шаг назад от ИКР» переведен в часть 4 (шаг 4.2).

На шаге 3.2 появилось новое предупреждение.

Вначале части 4 вводится новое правило 7, уточняющее способ разделения и введения частиц.

Введен шаг 4.7 – применение пары « поле – добавка вещества, отзывающегося на поле» и примечание.

Введен шаг 5.2 – задачи-аналогии примечание к этому шагу.

Шаг 5.4 (АРИЗ-85Б) превратился в часть 6, а шаг 5.5 переведен в часть 7 (шаг 7.1). Остальные шаги части 7 и часть 8 не изменились.

Динамика изменения АРИЗ показана на графике.

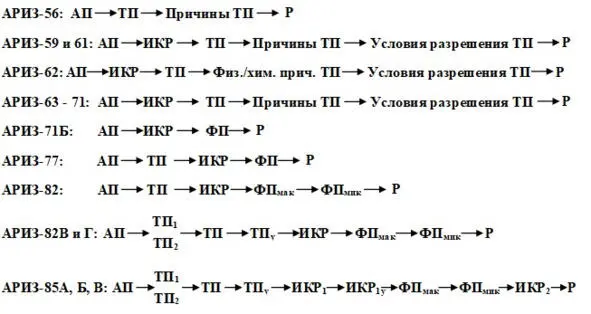

Изменение логики АРИЗ показано в виде схем, где обозначены:

АП – административное противоречие.

ТП – техническое противоречие.

ТП у – усиленное техническое противоречие (предельное состояние).

ИКР – идеальный конечный результат.

ИКР 1у – усиленная формулировка ИКР 1.

ФП – физическое противоречие.

ФП мак – физическое противоречие на макроуровне.

ФП мик – физическое противоречие на микроуровне.

Р – решение.

Эволюция логики АРИЗ

В работе описана история развития модификаций АРИЗ с первого выпуска АРИЗ-56 до АРИЗ-85В.

– Альтшуллер Г. С., Шапиро Р. Б. Психология изобретательского творчества. – Вопросы психологии, 1956, №6. С. 37—49.

– Альтшуллер Г. С., Шапиро Р. Б. Изгнание шестикрылого Серафима. – Изобретатель и рационализатор, №10, 1959. С. 20—30.
