Владимир Петров - История развития АРИЗ. ТРИЗ

1.7. материала,

1.8. температуры,

1.9. давления,

1.10. скорости и т. д.

2. Изменения во внешней среде:

2.1. изменение параметров среды,

2.2. замена среды,

2.3. использование среды для выполнения полезных функций.

3. Изменения в других (соседних для данного) объектах:

3.1. установление взаимосвязи с соседними объектами,

3.2. изменение характера ранее установленной взаимосвязи,

3.3. отказ от соседнего объекта за счет переложения его функций на данный объект.

4. Исследование прообразов из других отраслей техники (поставить вопрос: «Как данное противоречие устраняется в других отраслях техники?»)

5. Исследование прообразов в природе (поставить вопрос: «Как данное противоречие устраняется в природе?»)

Текст АРИЗ-61

Аналитическая стадия

Первый шаг.Поставить задачу.

Второй шаг.Представить себе идеальный конечный результат.

Третий шаг.Определить, что мешаетдостижению этого результата (то есть найти противоречие).

Четвертый шаг.Определить, почему мешает(то есть найти причину противоречия).

Пятый шаг.Определить, при каких условиях не мешало бы(то есть найти условия, при которых противоречие снимается).

Оперативная стадия

Первый шаг.Проверка возможных изменений в самом объекте

(т. е. в данной машине, данном технологическом процессе).

1. Изменение размеров.

2. Изменение формы.

3. Изменение материала.

4. Изменение температуры.

5. Изменение давления.

6. Изменение скорости.

7. Изменение окраски.

8. Изменение взаимного расположения частей.

9. Изменение режима работы частей с целью максимальной их нагрузки.

Второй шаг.Проверка возможности разделения объекта на независимые части.

1. Выделение «слабой» части.

2. Выделение «необходимой и достаточной» части.

3. Разделение объекта на одинаковые части.

4. Разделение объекта на разные по функции части.

Третий шаг.Проверка возможных изменений во внешней (для данного объекта) среде.

1. Изменение параметров среды.

2. Замена среды.

3. Разделение среды на несколько частичных сред.

4. Использование внешней среды для выполнения полезных функций.

Четвертый шаг.Проверка возможных изменений в соседних (т.е. работающих совместно с данным) объектах.

1. Установление взаимосвязи между ранее независимыми объектами, участвующими в выполнении одной работы.

2. Устранение одного объекта за счет передачи его функций другому объекту.

3. Увеличение числа объектов, одновременно действующих на ограниченной площади, за счет использования свободной обратной стороны этой площади.

Пятый шаг.Исследование прообразов из других отраслей техники (поставить вопрос: как данное противоречие устраняется в других отраслях техники?).

Шестой шаг.Исследование прообразов в природе (поставить вопрос: как данное противоречие устраняется в природе?).

Седьмой шаг.Возвращение (в случае непригодности всех рассмотренных приемов) к исходной задаче и расширение ее условий, т. е. переход к другой, более общей задаче.

Синтетическая стадия

Первый шаг.Внесение изменений в форму данного объекта (новой сущности машины должна соответствовать новая форма).

Второй шаг.Внесение изменений в другие объекты, связанные с данным.

Третий шаг.Внесение изменений в методы использования объекта.

Четвертый шаг.Проверка применимости найденного принципа изобретения к решению других технических задач.

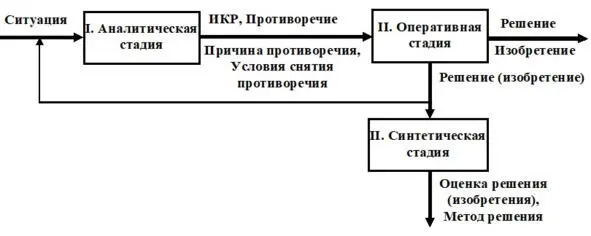

Структурная схема АРИЗ-61

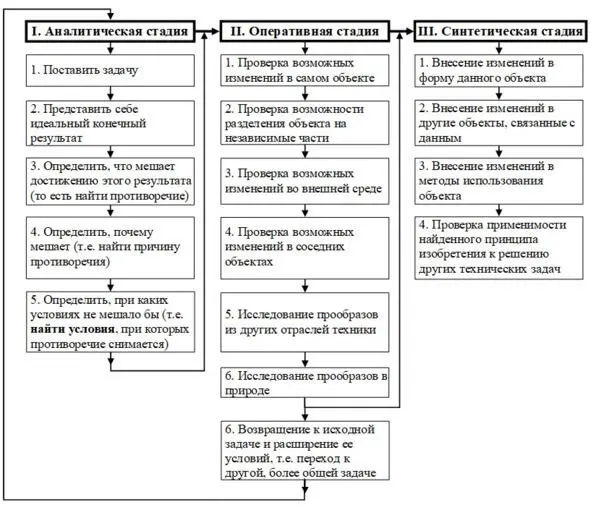

БЛОК-СХЕМА АРИЗ-61

Типовые приемы решения

1. Изменений в самом объекте:

1.1. Изменение размеров.

1.2. Изменение формы.

1.3. Изменение материала.

1.4. Изменение температуры.

1.5. Изменение давления.

1.6. Изменение скорости.

1.7. Изменение окраски.

1.8. Изменение взаимного расположения частей.

1.9. Изменение режима работы частей с целью максимальной их нагрузки.

2. Разделения объекта на независимые части.

2.1. Выделение «слабой» части.

2.2. Выделение «необходимой и достаточной» части.

2.3. Разделение объекта на одинаковые части.

2.4. Разделение объекта на разные по функции части.

3. Изменения во внешней среде:

3.1. Изменение параметров среды.

3.2. Замена среды.

3.3. Разделение среды на несколько частичных сред.

3.4. Использование внешней среды для выполнения полезных функций.

4. Изменений в соседних (т.е. работающих совместно с данным) объектах.

4.1. Установление взаимосвязи между ранее независимыми объектами, участвующими в выполнении одной работы.

4.2. Устранение одного объекта за счет передачи его функций другому объекту.

4.3. Увеличение числа объектов, одновременно действующих на ограниченной площади, за счет использования свободной обратной стороны этой площади.

5. Исследование прообразов из других отраслей техники (поставить вопрос: «Как данное противоречие устраняется в других отраслях техники?»)

6. Исследование прообразов в природе (поставить вопрос: «Как данное противоречие устраняется в природе?»)

Выбор задачи 31 31 Альтшуллер Г. С. Как работать над изобретением. О теории изобретательства. Азбука рационализатора. Тамбовское книжное издательство, 1963. С. 278—279.

1. Анализ тенденций развития усовершенствуемой машины (или процесса).

2.Сравнение их с общетехническими тенденциями и тенденциями в смежных отраслях техники.
