Виталий Сигорский - Математический аппарат инженера

Граф без петель и кратных ребер называют простым или обыкновенным. Граф без петель, но с кратными ребрами называют мультиграфом. Наиболее общий случай графа, когда допускаются петли и кратные ребра, называют псевдографом. Так, граф на рис. 7,б - это мультиграф, а на рис. 9, а - псевдограф. Если граф не имеет ребер (Е = ∅), то все его вершины изолированы (V ≠ ∅), и он называется пустым или нульграфом. Простой граф, в котором любые две вершины соединены ребром, называется полным (на рис. 9, б приведен пример полного графа с шестью вершинами). Если множество вершин V простого графа допускает такое разбиение на два непересекающихся подмножества V 1и V 2(V 1∩ V 2= ∅ ), что не существует ребер, соединяющих вершины одного и того же подмножества, то он называется двудольным или биграфом (рис. 9, в). Ориентированный граф считается простым, если он не имеет строго параллельных дуг и петель.

Граф, степени всех вершин которого одинаковы и равны r, называется однородным (регулярным) r-й степени. Полный граф с n вершинами всегда однородный степени n-1, а пустой граф-однородный степени 0. Граф третьей степени называют кубическим. Он обладает рядом интересных свойств и, в частности, всегда имеет четное число вершин.

5. Смежность.Две вершины v iи v i∈ V графа G = (V, Е) называются смежными, если они являются граничными вершинами ребра e k∈ E. Отношение смежности на множестве вершин графа можно определить, представив каждое ребро как пару смежных вершин, т. е. e k= (v i, v j) k = 1, 2, …, q. Для неориентированных графов такие пары неупорядочены, так что e k= (v i, v j) = (v j, v i) а для орграфов — упорядочены, причем и, v iи v jозначают соответственно начальную и конечную вершины дуги e k. Петля при вершине v i, в обоих случаях представляется неупорядоченной парой (v j, v i). Ясно, что множество вершин V вместе с определенным на нем отношением смежности полностью определяет граф.

- 49 -

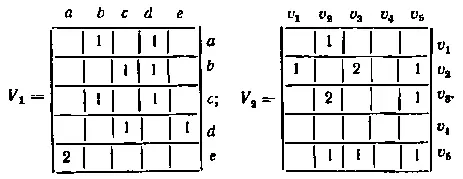

Граф можно представить также матрицей смежности. Строки и столбцы этой матрицы соответствуют вершинам графа, а ее (ij) - элемент равен числу кратных ребер, связывающих вершины v iи v j, (или направленных от вершины v iк вершине v j, для орграфа). Например, для графов, приведенных на рис. 8, а и 9, а, имеем соответственно следующие матрицы смежности:

Матрица смежности неориентированного графа всегда симметрична а орграфа - в общем случае несимметрична. Неориентированным ребрам соответствуют пары ненулевых элементов, симметричных относительно главной диагонали матрицы, дугам - ненулевые элементы матрицы, а петлям - ненулевые элементы главной диагонали. В столбцах и строках, соответствующих изолированным вершинам, все элементы равны нулю. Элементы матрицы простого графа равны 0 или 1, причем все элементы главной диагонали нулевые.

Для взвешенного графа, не содержащего кратных ребер, можно обобщить матрицу смежности так, что каждый ее ненулевой элемент равняется весу соответствующего ребра или дуги. Обратно, любая квадратная матрица n-го порядка может быть представлена орграфом с n вершинами, дуги которого соединяют смежные вершины и имеют веса, равные соответствующим элементам матрицы. Если матрица симметрична, то она представима неориентированным графом.

6. Инцидентность. Если вершина v i, является концом ребра e kто говорят, что они инцидентны: вершина v iинцидентна ребру e kи ребро e k, инцидентно вершине v i. В то время как смежность представляет собой отношение между однородными объектами (вершинами), инцидентность — это отношение между разнородными объектами (вершинами и ребрами). При рассмотрении орграфов различают положительную инцидентность (дуга исходит из вершины) и отрицательную инцидентность (дуга заходит в вершину).

Рассматривая инцидентность вершин и ребер (p и q) - графа, можно представить его матрицей инцидентности размера p × q, строки которой соответствуют вершинам, а столбы - ребрам. Для неориентированного графа элементы этой матрицы определяются по следующему правилу: ij-элемент равен 1, если вершина v i, инцидентна ребру e i, и равен нулю, если v i, и e i, не инцидентны.

- 50 -

В случае орграфа ненулевой ij-элемент равен 1, если v iначальная вершина дуги e i, и равен - 1, если v i- конечная вершина дуги e i.

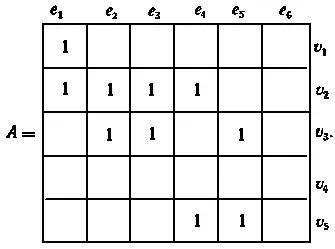

Например, матрица инцидентности графа, приведенного на Рис. 9, а, имеет вид:

Каждый столбец матрицы инцидентности содержит обязательно два единичных элемента (для орграфа эти элементы всегда имеют различные знаки и равны соответственно 1 и —1). Количество единиц в строке равно степени соответствующей вершины (для орграфа количество положительных единиц определяет положительную степень, а количество отрицательных единиц — отрицательную степень). Нулевая строка соответствует изолированной вершине, а нулевой столбец - петле.

Рис. 10. Изоморфные графы

Следует иметь в виду, что нулевой столбец матрицы инцидентности лишь указывает на наличие петли, но не содержит сведений о том, с какой вершиной эта петля связана (в практических приложениях это может быть несущественно).

7. Изоморфизм. На Рис. 10 изображены три графа, которые с геочетрической точки зрения совершенно различны (пересечение ребер, если оно не отмечено точкой, не является вершиной). Но по существу они различаются лишь начертанием, а отношения инцидентности (при соответствующем обозначении вершин и ребер) для них одинаковы. Графы, для которых сохраняется отношение инцидентности, называются изоморфными.

Ясно, что матрица инцидентности определяет граф без петель с точностью до изоморфизма. Обычно на ее основе можно изобразить различные в геометрическом отношении, но изоморфные между собой графы, каждый из которых называют геометрической реализацией. Графы, которые имеют одинаковые начертания и отличаются лишь нумерацией вершин и ребер, не будучи тождественными, являются изоморфными.

- 51 -

Если существенные свойства графа не связаны со способом его изображения на плоскости или нумерацией вершин и ребер, то изоморфные графы, как правило, не различают между собой.

8. Маршруты. Нередко задачи на графах требуют выделения различных маршрутов, обладающих определенными свойствами и характеристиками. Маршрут длины m определяется как последовательность т ребер графа (не обязательно различных) таких, что граничные вершины двух соседних ребер совпадают. Маршрут проходит и через все вершины, инцидентные входящим в него ребрам. Примерами маршрутов на графе Рис. 9, а могут служить последовательности ( e 1, e 3, e 2, e 3, e 5), ( e 5, e 6, e 4, e 4). Первый маршрут проходит через последовательность вершин ( v 1, v 2, v 3, v 2, v 3, v 5) и соединяет вершины v 1и v 5a второй — через последовательность вершин ( v 3, v 5, v 5, v 2, v 5) и соединяет вершины v 3и v 5. Замкнутый маршрут приводит в ту же вершину, из которой он начался.
