Яков Перельман - Живой учебник геометрии

Повторительные вопросы

Что называется касательной? Сколько общих точек у касательной и окружности? – Как провести касательную к окружности через точку, лежащую вне окружности? – Сколько можно провести таких касательных? – Что такое центроис-катель? – На чем основано его устройство? – Как провести общую касательную к двум окружностям? – Сколько таких касательных?

Применения

71. Два прямых участка дороги соединены дугою так, что прямые участки имеют направление касательных к этой дуге (черт. 182). Угол между прямыми участками – 155°. Найти длину дуги, если радиус ее = 270 метров.

Р е ш е н и е. Из черт. 182 видим, что в четырехугольнике ОВЕС уг. Е – 155°, уг. ОBE – прямой, уг. ОСЕ – прямой. Так как сумма внутренних углов четырехугольника = 180° [4 – 2] – 360°, то угол О = 360° – [155° + 90° + 90°] – 25°. Длина полной окружности радиуса 270 м – 2 ? 3,14 ? 270 = 1700 м, а длина дуги в 25°= 1700 ? 25/360 = 120 м. Искомая длина дуги – 120 метров.

Часть круга, ограниченная двумя радиусами и дугой между ними, называется круговым сектором (черт. 183). Вычислять площадь сектора легко, если знать, какую часть полной окружности составляет его дуга: такую же долю площади полного круга составляет площадь сектора. Если, например, дуга сектора содержит 60°, т. е. составляет 1/6 окружности, то площадь сектора в 6 раз меньше площади круга.

Если же число градусов в дуге сектора не известно, но известна длина этой дуги в линейных мерах, то площадь сектора вычисляется иначе. Рассуждая как в § 35, можно установить, что

п л о щ а д ь с е к т о р а р а в н а д л и н е е г о д у г и, у м н о ж е н н о й н а п о л о в и н у р а д и у с а. Обозначив длину дуги через l , а радиус через R , имеем для площади S сектора формулу:

S = ? lR

Другая часть круга, площадь которого приходится вычислять на практике, это та, которая отсекается от круга хордой. Часть круга, ограниченная хордой и дугою круга, называется к р у г о в ы м с е г м е н т о м (черт. 183). Если требуется вычислить площадь сегмента АпВ (черт. 184), то вычитают из площади сектора ОAnВ площадь равнобедренного треугольника АОВ .

Применения

Черт. 184 72. Участок луга имеет форму квадрата со стороною 24 м. К угловому колу на веревке в 10 м длиною привязана лошадь. Найти площадь участка, недоступного лошади.

Р е ш е н и е. Площадь всего луга = 242= 580 кв. м. Из нее надо вычесть площадь сектора, угол которого 90°, а радиус – 10 м; она равна четверти площади круга того же радиуса, т. е. 78 кв. м. Значит, искомая площадь = 580 – 78 = 500 кв. м.

73. Найти площадь сектора, обвод которого 1,36 см, а угол 200°.

Р е ш е н и е. Обозначим радиус сектора через х . Длина дуги такого радиуса, содержащая 20°, равна

2? x ?20 /360 = ? x/9

Обвод этого сектора = х + х + ? x/9 . Имеем уравнение 2 х + ? x/9 = 136, откуда х = 62, и искомая площадь – 780 кв. см.

74. Дуга сегмента содержит 90°. Радиус его– 16 см. Найти его площадь.

Р е ш е н и е. Дуга составляет 3/4 окружности. Площадь соответствующего сектора – 200 кв. см., площадь его треугольной части = ? ? 16 ? 16 = 128 кв. см. Значит, искомая площадь = 200–128 = 70 кв. см.

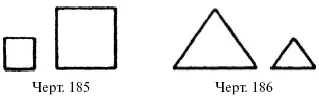

Сравнивая между собою фигуры, мы различали до сих пор только два случая: случай равенства фигур и случай их неравенства. Но возможен и третий случай, которого мы еще не рассматривали: фигуры не равны, а п о х о ж и, так что одна представляет уменьшенное п о д о б и е другой. Например, большой и малый квадрат не равны, но имеют совершенно одинаковую форму: один представляет подобие другого (черт. 185). Два равносторонних треугольника, большой и малый, также имеют одинаковую форму (черт. 186).

Такие фигуры, которые имеют различную величину сторон, но одинаковы по форме, называются п о д о б-н ы м и фигурами.

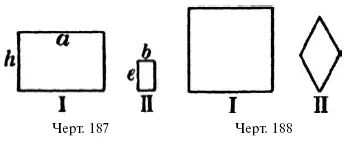

В каком же случае считаем мы, что у двух фигур одинаковая форма? Рассмотрим этот вопрос для двух многоугольников. Для одинаковости формы многоугольники должны прежде всего иметь соответственно равные углы. Если углы одного многоугольника не равны углам другого, мы не назовем эти фигуры одинаковыми по форме (см. фигуры черт. 188). Значит, равенство углов одной фигуры углам другой есть необходимое условие для одинаковости их формы, т. е, для п о д о б и я этих фигур. Но д о с т а т о ч н о ли одного этого условия? Всякие ли две фигуры с соответственно равными углами имеют одинаковую форму? Взгляните на прямоугольники черт. 187. Углы прямоугольника I равны углам прямоугольника II, – однако, мы не скажем, что они одинаковой формы. Почему?

Потому что высота первого больше высоты второго в 2 раза, а основание первого больше основания второго в 5 раз. Стороны этих фигур, как говорят, не п р о п о р ц и о н а л ь н ы: из них нельзя составить пропорции (отношение двух из них не равно отношению двух других). Форма этих четырехугольников была бы одинакова только тогда, когда из их «сходственных» сторон (т. е. из сторон, прилегающих к равным углам) можно составить пропорцию

a/b – h/l

Короче мы можем высказать это условие подобия многоугольников так:

м н о г о у г о л ь н и к и п о д о б н ы, к о г д а и х с х о д с т в е н н ы е с т о р о н ы п р о п о р ц и о н а л ь н ы (т. е.

о т н о ш е н и е д в у х и з н и х р а в н о о т н о ш е н и ю д в у х д р у г и х). Стороны многоугольников могут быть пропорциональны и не будучи сходственными, т. е. не прилегая к равным углам. Например, на черт. 188 каждая сторона квадрата I вдвое длиннее каждой стороны ромба II; значит, стороны этих фигур пропорциональны. Но все-таки эти фигуры не подобны, потому что пропорциональные стороны их не прилегают к равным углам: они не сходственные.

Итак, для подобия, например, многоугольников ABCDE и A1B 1 C 1 D 1 E 1 (черт. 189) необходимо:

чтобы

уг. A = уг. A 1

уг. B = уг. B 1

уг. C = уг. C 1

уг. D = уг. D 1

уг. E = уг. E 1

и, во-вторых, чтобы
